Strategien sind ähnlich wie Opelisten, aber für Drahterosion anwendbar. Sie sind eine Kombination von Operationen:

• Mehrere Pässe,

• Mehrere Formen,

• Optimierung für Tag- und Nachtarbeit.

Die Arbeit mit Strategien hat mehrere Vorteile:

Zeitersparnis

Eine Strategie anzuwenden bedeutet nur, die Geometrie auszuwählen, auf der der Werkzeugweg basiert.

Sicherheit

Anwendung von Operationen, die bereits getestet und validiert wurden

Speicherung des Anwenderwissens

Die Möglichkeit, eine Bibliothek von kundenspezifischen Strategien zu erstellen, ermöglicht es dem Anwender, Bearbeitungspraktiken innerhalb des Unternehmens zu bewahren und zu teilen. Jeder Programmierer kann diese Strategien anwenden, auch ohne umfassende Softwarekenntnisse, um sicherzustellen, dass das Workflow-Wissen auch bei Personalwechsel verfügbar und konsistent bleibt.

Techniken der Drahterosion

Die Strategien berücksichtigen die Arbeit des Drahterosionsbedieners und die technischen Merkmale der Drahterosion.

Einfädelpunkte

Rückzugsabstand, Trennschnittwert und Mikro-Trennschnittwert. Klicken Sie hier für weitere Details zum Einfädelpunkt.

Sehen Sie sich ein Video an, das eine Einführung in diese Voraussetzungen zeigt.

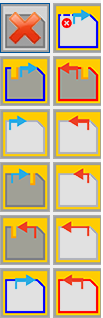

Typen von Werkzeugwegen

Jede Operation muss mit einem Werkzeugwegtyp definiert werden; Teilweise Schnitt, umgekehrter Schnitt, Trennschnitt und andere.

Farbkonvention: blau in Richtung des Profils / rot ist umgekehrt.

Strategie-spezifisch

• Wiederholung von Operationen, Optimierungseinstellungen und Schnittbedingungen innerhalb der Strategie selbst.

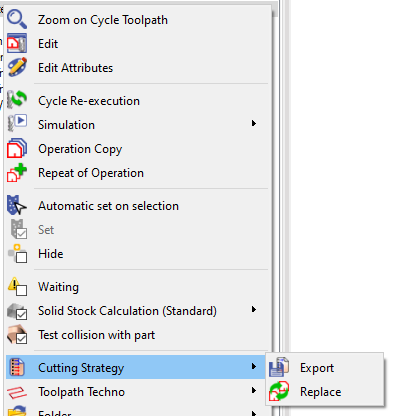

1/ Speichern aus einem bestehenden Teil:

• Wählen Sie die gewünschten Operationen aus einem zuvor bearbeiteten Teil aus.

• Klicken Sie mit der rechten Maustaste und wählen Sie "Schnittstrategie > Exportieren".

• Dies lädt die Strategie direkt in den Manager zur Anpassung.

• Fügen Sie Pässe und Strategien im Manager und die Parameter hinzu/ändern Sie sie.

• Bestätigen Sie, um die Strategie zu speichern.

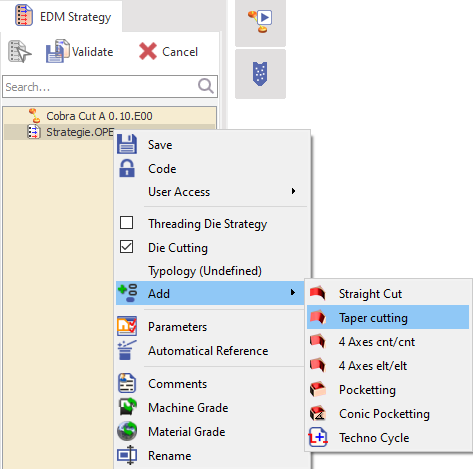

2/ Erstellung von Grund auf:

• Gehen Sie zu "Strategien > Erstellen".

• Wählen Sie den Draht

• Fügen Sie manuell Werkzeugwege und Schnittpässe hinzu und definieren Sie Parameter.

• Bestätigen Sie, um die Strategie zu speichern.

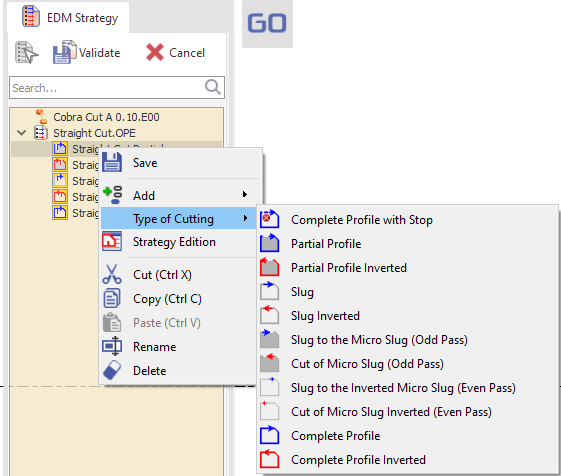

3/ Ändern einer bestehenden Strategie:

• Gehen Sie zu "Strategien > Ändern".

• Laden Sie eine bestehende OPL-Datei und nehmen Sie Änderungen vor, wie z. B. das Löschen, Hinzufügen von Werkzeugwegen oder das Ändern von Parametern.

• Bestätigen Sie, um die bestehende Strategie zu speichern und zu überschreiben oder benennen Sie sie in eine andere Strategie um.

Ein Video auf der rechten Seite demonstriert die drei Methoden.

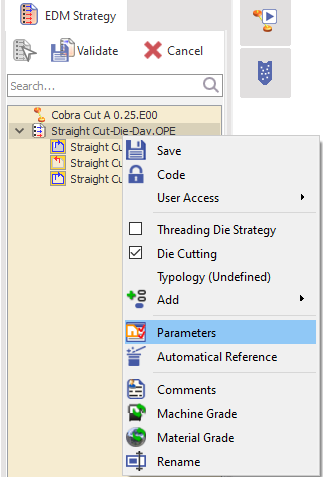

Greifen Sie auf das Fenster zu, indem Sie mit der rechten Maustaste auf den Strategienamen im Manager klicken und Parameter auswählen.

Technologie

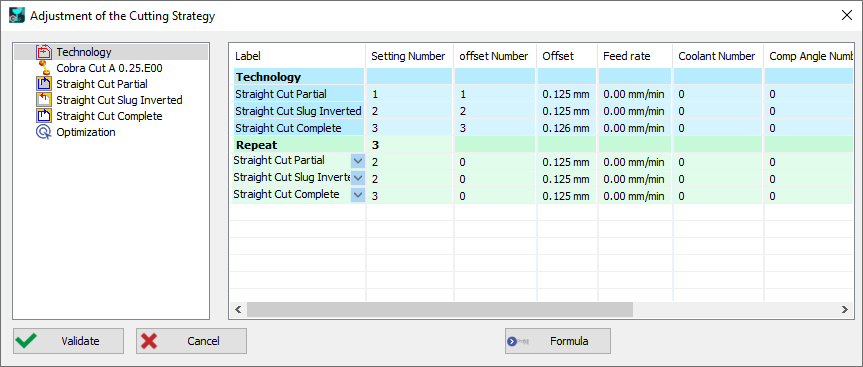

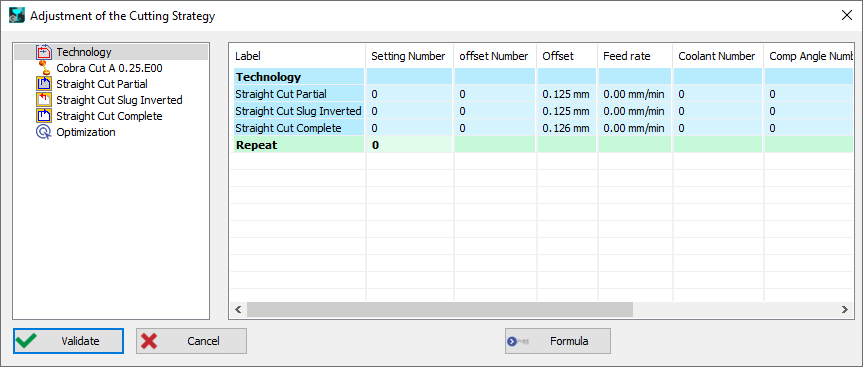

Die verfügbaren Technologien basieren auf der Liste der in der Strategie definierten Operationen. Der interessanteste Parameter hier ist die Wiederholung. Dies ermöglicht die Generierung von Wiederholungen der Operationen in der Strategie. Wenn beispielsweise drei Wiederholungen eingestellt sind, können drei Operationen ausgewählt und die Anzahl der Wiederholungen definiert werden.

Sehen Sie sich ein Video zur Nachtstrategie an.

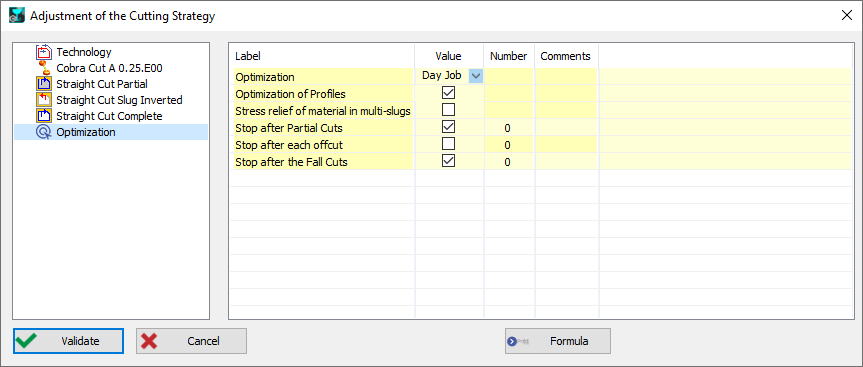

Optimierung

Die Optimierung ist die Reihenfolge der Operationen, um die Anwesenheit des Bedieners und die Bearbeitungszeit zu optimieren. Die Parameter umfassen die Arten der Optimierung; Tagesarbeit, Nachtarbeit, Optimierung von Profilen und Hinzufügen von Stopps nach den Bearbeitungsschritten.

Die Stopps werden normalerweise verwendet, um dem Bediener zu ermöglichen, die Maschine anzuhalten und das Teil nach einem bestimmten Schritt zu inspizieren.

Sobald Sie eine Strategie erstellt haben, erscheint ein neuer Tab Strategie neben dem EDM-Tab. (Der Strategie-Tab sollte bereits verfügbar sein, wenn vorhandene Strategien vorhanden sind)

Die erstellten Strategien werden im Ordner gespeichert Opelist : the architecture of the folders created in Opelist enables to define easily the menus in GO2cam.

Die Strategie kann mit den folgenden Methoden auf ein Werkstück angewendet werden:

• Strategie-Tab: Verwenden Sie die erstellten Menüs, um die richtige Strategie zu finden und auszuwählen,

• Bearbeitungsbaum: Klicken Sie mit der rechten Maustaste auf Bearbeitung , dann Strategie importieren , was direkt den Ordner Opelist öffnet, in dem die Strategien gespeichert sind.

• Kundenspezifische Menüs: Erstellen Sie benutzerdefinierte Menüs, die spezifische Strategien laden und anwenden.
