Definition von Durchgängen
Die Arten von Durchgängen werden nach einer sehr präzisen Farbkonvention definiert, die bei der Auswahl der Art des Durchgangs oder der Anzeige von Durchgängen im Bearbeitungsbaum sehr hilfreich ist:
|
Material |
Gelb ist die Seite des Materials, die nach der Bearbeitung erhalten bleibt |
|
Grau ist die Seite des Materials, die nicht erhalten bleibt |
|
|
Bei Matrizenformen bedeutet die weiße Farbe dass kein Material mehr vorhanden ist (Material ist abgefallen) |
|
|
Werkzeugweg |
Blau Werkzeugweg ist in der gleichen Richtung wie das ausgewählte Profil |
|
Rot ist ein umgekehrter Werkzeugweg |
Liste der verfügbaren Durchgangsarten:
|
Matrize |
Stempel |
||||
|
Vollschnitt Profil mit einem Stopp vor dem Trennschnitt. |
|
Vollschnitt Profil mit einem Stopp vor dem Trennschnitt |
||
|
|
Teildurchgänge: Teilprofil / Umgekehrtes Teilprofil Schrupp- und Vorschlichtdurchgänge |
|
|
Teildurchgänge: Teilprofil / Umgekehrtes Teilprofil Schrupp- und Vorschlichtdurchgänge |
|
|
Trennschnitte: Trennschnitt / Umgekehrter Trennschnitt |
|
|
Trennschnitte: Trennschnitt / Umgekehrter Trennschnitt |
|
|
Teilweise: Trennschnitt bis zum Mikro-Trennschnittwert (ungerade Anzahl von Durchgängen) Trennschnitt: umgekehrter Mikro-Trennschnitt (ungerade Anzahl von Durchgängen) |
|
|
Teilweise: Trennschnitt bis zum Mikro-Trennschnittwert (ungerade Anzahl von Durchgängen) Trennschnitt: umgekehrter Mikro-Trennschnitt (ungerade Anzahl von Durchgängen) |
|
|
Teilweise: umgekehrter Trennschnitt bis zum Mikro-Trennschnitt (gerade Anzahl von Durchgängen) Trennschnitt: umgekehrter Mikro-Trennschnitt (gerade Anzahl von Durchgängen) |
|
|
Teilweise: umgekehrter Trennschnitt bis zum Mikro-Trennschnitt (gerade Anzahl von Durchgängen) Trennschnitt: umgekehrter Mikro-Trennschnitt (gerade Anzahl von Durchgängen) |
|
|
Schlichtdurchgänge: Vollständiger Durchgang und umgekehrter vollständiger Durchgang |
|
|
Schlichtdurchgänge: Vollständiger Durchgang und umgekehrter vollständiger Durchgang |
Man kann eine Art von Durchgang auf jede einzelne Bearbeitungsoperation anwenden. So programmieren Sie die Bearbeitungsoperation Schritt für Schritt, mit Teil- und Umkehrschnitten, dann dem Schneiden der Trennschnitte und schließlich mit Schlichtdurchgängen.
|

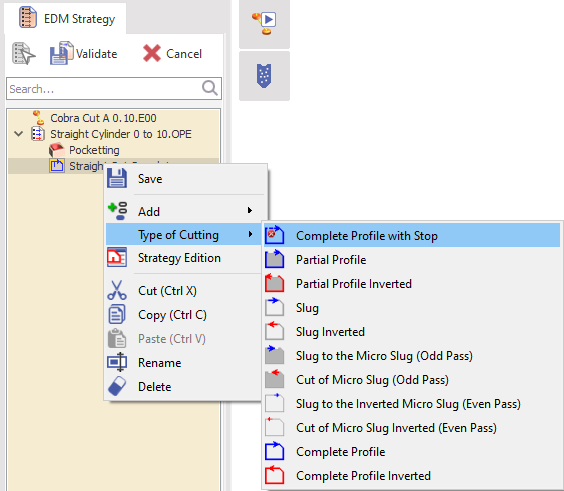

Arten von Durchgängen bei der Erstellung oder Änderung einer Strategie Die Arten von Schnittdurchgängen können auch während der Erstellung oder Bearbeitung einer Strategie aufgerufen werden. Klicken Sie mit der rechten Maustaste auf den Strategienamen im Baum, um eine Schnittstrategie hinzuzufügen. Klicken Sie mit der rechten Maustaste auf die Schnittstrategie, um auf die Optionen für die Schnittarten zuzugreifen. Dies bietet dieselbe Liste der Durchgangsarten, wenn auch mit leicht unterschiedlichen Symbolen. |
|
Ungerade und gerade Durchgänge
Ungerade und gerade Durchgänge werden als die Gesamtmenge der Teil-Durchgänge betrachtet, die auf ein Profil angewendet werden, bevor Mikro-Trennschnitt- und Trennschnittoperationen definiert werden. Die vom Benutzer definierte Anzahl von Schnittdurchgängen, basierend auf den Arten der Durchgänge, bestimmt die Strategie und die ungerade oder gerade Anzahl von Teil-Durchgängen. Nachfolgend einige Fälle, um das Konzept besser zu verstehen:
|

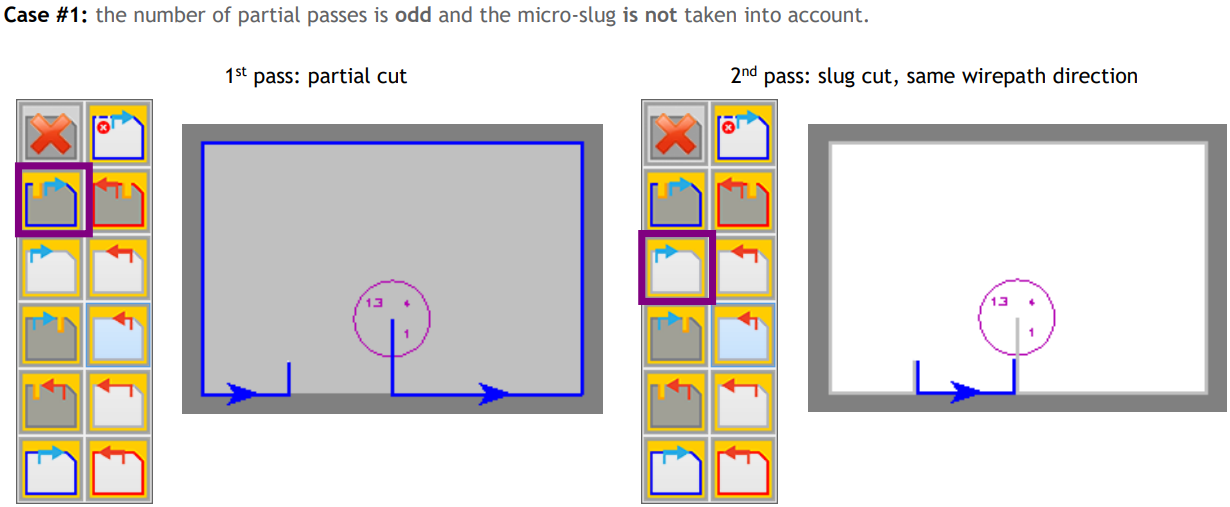

Fall 1 Hier haben wir einen einzelnen Teildurchgang mit einem Trennschnitt direkt danach in der gleichen Richtung. Dies ist typisch für eine Tagesstrategie. Die Anzahl der Teildurchgänge ist 1, daher ist sie ungerade . |
|
|

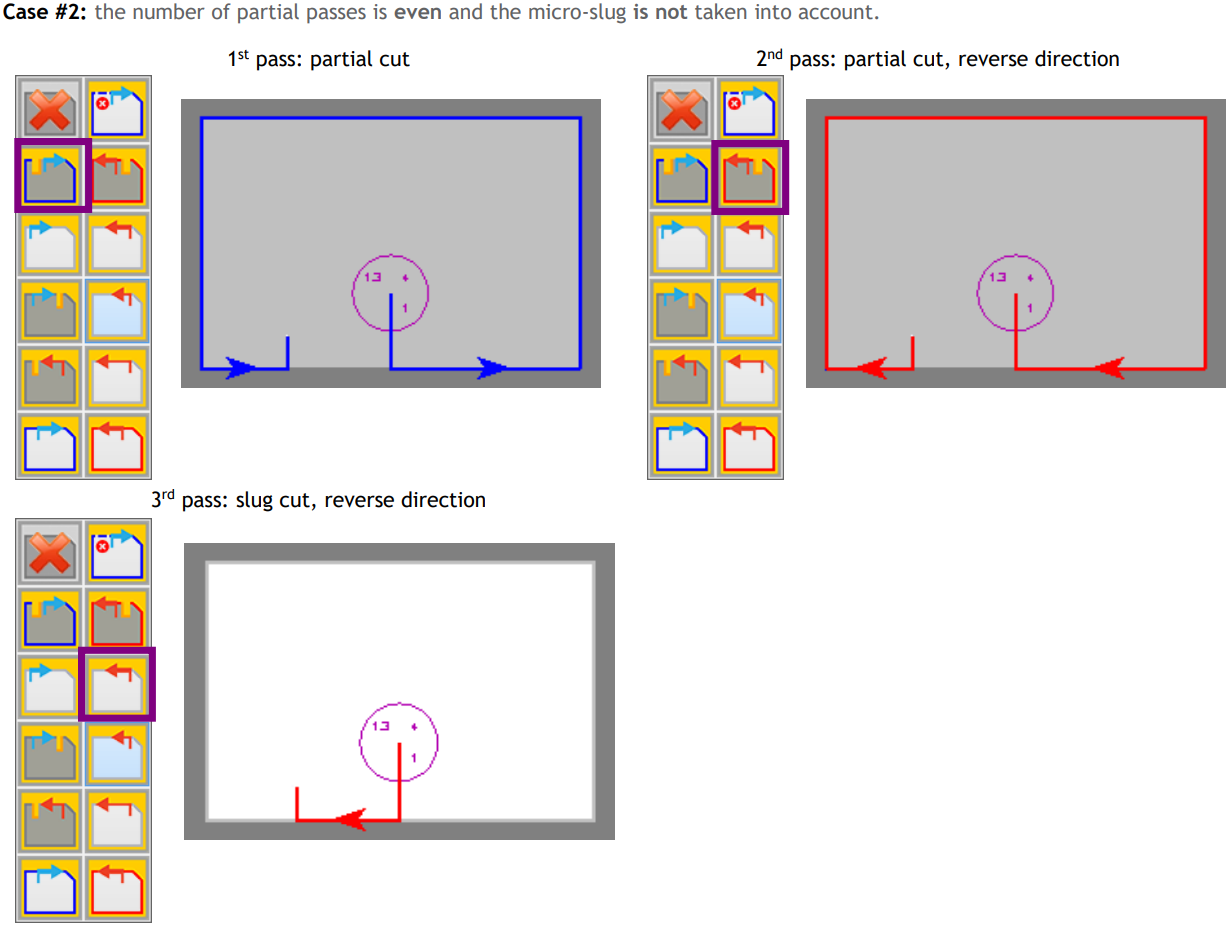

Fall 2 Hier haben wir einen Teildurchgang gefolgt von einem umgekehrten Teildurchgang mit einem Trennschnitt direkt danach in der umgekehrten Richtung. Dies ist ebenfalls typisch für eine Tagesstrategie, bei der der Bediener das Teil so schnell wie möglich fertigstellen kann. Die Anzahl der Teildurchgänge ist 2, daher ist sie gerade . |
|
|

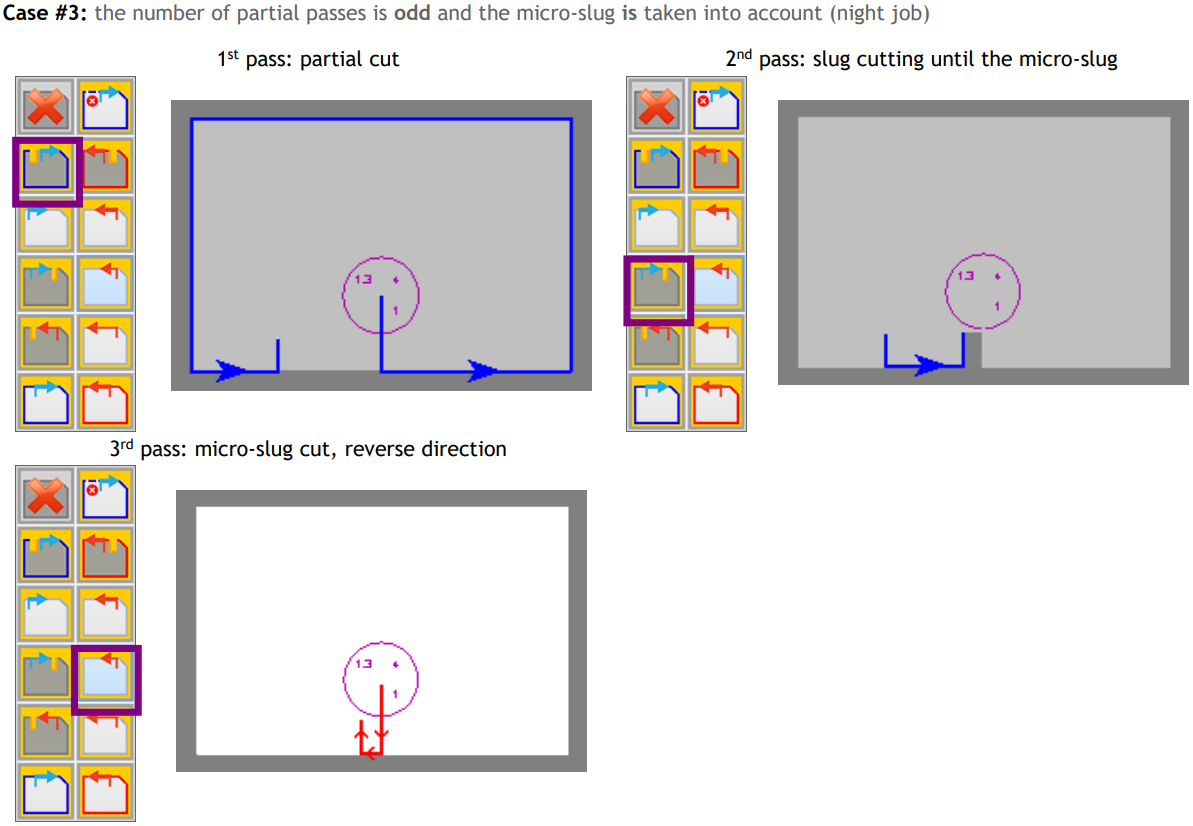

Fall 3 Hier haben wir einen Teildurchgang gefolgt von einem Mikro-Trennschnitt in der gleichen Richtung mit einem Trennschnitt danach in der umgekehrten Richtung. Mikro-Trennschnitte sind typisch für eine Nachtstrategie, bei der eine minimale Materialmenge für die Fertigstellung durch den Bediener am Tag übrig bleibt. Die Anzahl der Teildurchgänge ist 1, daher ist sie ungerade . |
|
|

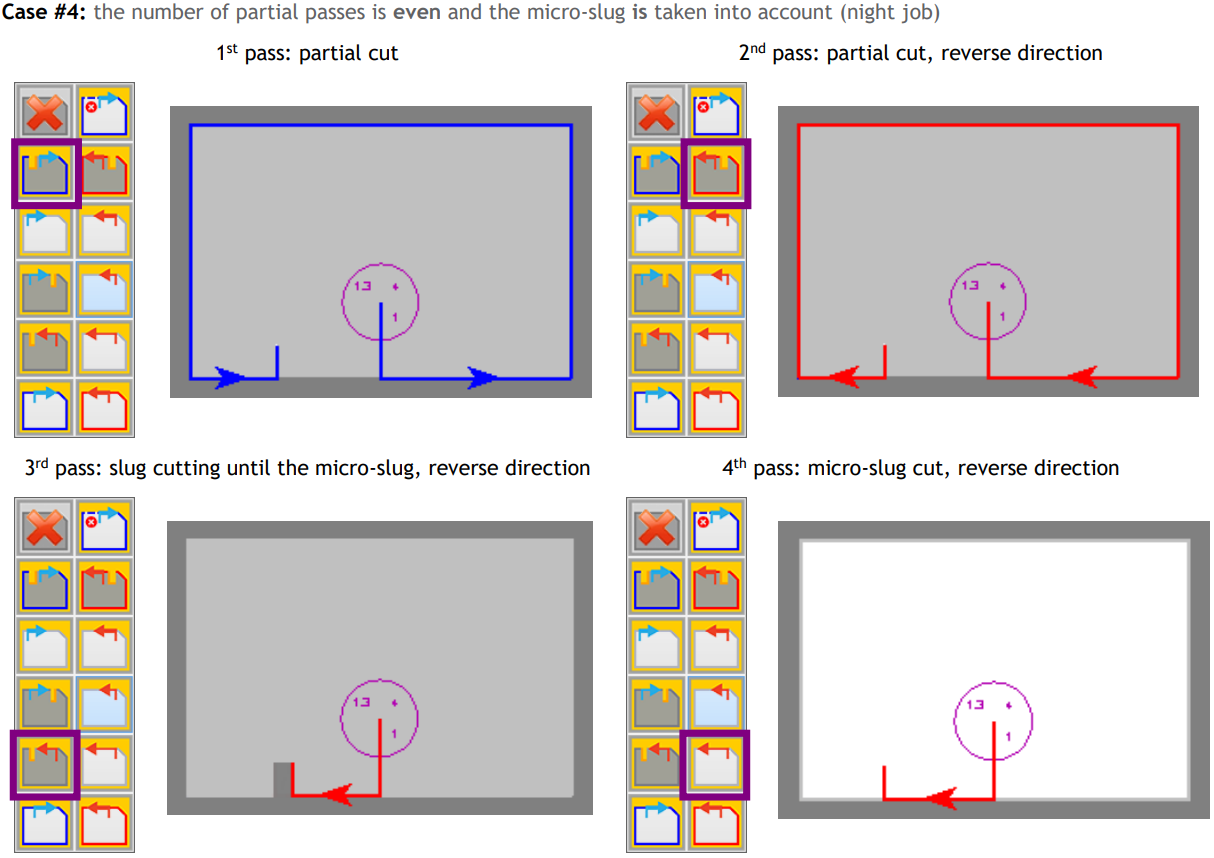

Fall 4 Hier haben wir einen Teildurchgang gefolgt von einem umgekehrten Teildurchgang, gefolgt von einem Mikro-Trennschnitt. Der Trennschnitt wird danach in der umgekehrten Richtung ausgeführt. Ähnlich wie Fall 3 ist dies eine Nachtstrategie. Die Anzahl der Teildurchgänge ist 2, daher ist sie gerade . |
|
