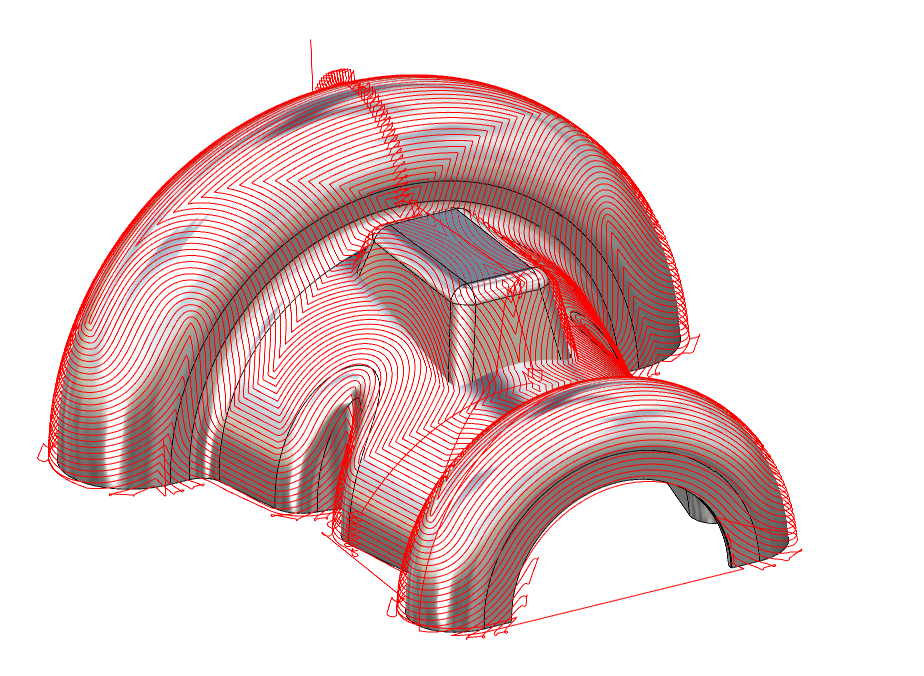

Der 3-Achsen Constant Scallop ist ein neuer, Multi-Threading-fähiger Zyklus, der für äquidistantes Schlichten entwickelt wurde und unglaublich schnelle Rechenzeiten sowie hocheffiziente Bearbeitungsergebnisse liefert. Speziell für relativ regelmäßig geformte Teile konzipiert, erzeugt er Werkzeugwege parallel zu einer Referenzkurve – die auch die Bearbeitungsfläche selbst sein kann – während der gesamten Operation. Der Zyklus bietet präzise Kontrolle und ermöglicht die Definition der spezifischen Reihenfolge der Pässe und der Aufmaßrichtung als links, rechts oder beide.

Diese neuen Zyklen, erkennbar am blaues 3x Badge sind Teil eines optionalen Pakets für 3-Achsen-Fräsen.

Wichtige Punkte

Überlegene Effizienz: Nutzt Multi-Threading für unglaublich schnelle Berechnungen und optimierte Werkzeugwegausführung.
Totale Werkzeugkontrolle: Bietet flexible Einstellungen für Aufmaßrichtungen, Passreihenfolgen und Sicherheitsparameter.
Gleichbleibende Oberflächenqualität: Garantiert eine gleichmäßige und konsistente Werkzeugwegverteilung über die Geometrie.

Strategieparameter

Dialogbereich	Parameter
Werkzeugwegstrategie	Bearbeitungsrichtung	Richtungsumkehr
	Hinterschnittbearbeitung	Kantenabrundung
	Radien auf Kontur	Schritt für starke Steigung
	Aufmaßrichtung	Reihenfolge der Pässe
	Flachbereiche Schlichten
Begrenzung der Bearbeitung	Begrenzungsbereich	Referenzprofil berechnen
Überlappungsberechnung	Überlappung (Werkzeugverhältnis)	Überlappungswert (Ae)
Überlappungsberechnung	XY Rauhigkeit
Aufmaße	XY Aufmaß	Z Aufmaß
Aufmaße	Aufmaß senkrecht zur Fläche

Bewegungsparameter

Dialogbereich	Parameter
Sicherheit	Sicherheitsebene	Sicherheitsabstand
Sicherheit	Sicherheit am Werkzeug	Werkzeugkontrolle
Anfahren und Rückzug in Z	Übergang zwischen Ebenen	Übergang zwischen Pässen
Art des Anfahrens im Material	Pass-Überlappung	Anfahren / Ausfahren
	Anfahrabstand	Ausfahrabstand
	Anfahrradius	Ausfahrradius
	Anfahrwinkel	Ausfahrwinkel

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Schnittgeschwindigkeit
	Vorschub pro Zahn	Spindeldrehrichtung
	Spindeldrehzahl	Vorschub
	Drehzahlbereich	Eintauchvorschub
	Spezifische Kühlung	Kühlungsnummer
Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
Werkzeugnummerierung	Längenkorrektur-Register	Durchmesser Korrektur-Register
Benutzerdefinierte Felder	Kommentar	Überwachung
Benutzerdefinierte Felder	Fräseinstellungen

Optionale Parameter

Dialogbereich	Parameter
Verhalten bei Spannmitteln und Komponenten	Kollisionsprüfung	Aufmaß XY
Verhalten bei Spannmitteln und Komponenten	Sicherheitsbereich	Aufmaß Z
Splineberechnung	Splinetoleranz	Spline-Segmentierung
