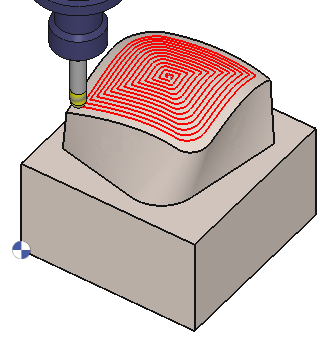

Der Zyklus Tasche Morphing ist ein Taschenzyklus mit sich entwickelnden Trajektorien, die vom ausgewählten Referenzprofil und dem Volumen abhängen. Die Trajektorien passen sich schrittweise vom ausgewählten Profil an die Form des Teils an. |
Schlüsselpunkte
|
Ein Referenzprofil, das der Tasche entspricht, muss definiert werden. Damit die Trajektorien darin und von ihr ausgehend generiert werden und sich relativ zu den Flächen der Tasche entwickeln. Die Bearbeitung erfolgt vom Zentrum zum Profil oder umgekehrt. |
|
Strategie Parameter
|
Dialogbereich |
Parameter |
|
|
Werkzeugweg Strategie |
Bearbeitungsrichtung |
Fräsbahnen |
|
Richtung |
|
|
|
Definition des Bearbeitungsbereichs |
Bearbeitungsbereich / Referenz |
Offsettyp |
|
Aufmaß am Referenzprofil |
|
|
|
Schrittüberlappungsberechnung |
Überlappung (Werkzeugverhältnis) |
Schrittüberlappungswert (Ae) |
|
BodenRauhigkeit |
|
|
|
Aufmaße |
Aufmaß in XY |
Aufmaß in Z |
|
Aufmaß senkr. zur Fläche (3D) |
|
|
Bewegungsparameter
|
Dialogbereich |
Parameter |
|
|
Sicherheit (in Z) |
Sicherheitsebene SE |
Sicherheitsabstand |
|
Anfahren und Rückzug in Z |
Rückzugshöhe im Zyklusablauf |
|
|
Sicherheit (in XY) |
S.abst. WkzSchaft |
Werkzeughalter Management |
|
Anfahren und Ausfahren in XY |
||
Technologie Parameter
|
Dialogbereich |
Parameter |
|
|
Schnittbedingungen |
Qualität |
Schnittgesch. Vc |
|
Vorschub pro Zahn |
Spindeldrehrichtung |
|
|
Spindeldrehzahl n |
Vorschubeinheit |
|
|
Getriebestufe |
||
|
Werkzeugnummerierung |
Werkzeugnummer |
spezifische Nummer |
|
Korrekturregister Länge |
Korrekturregister Durchmesser |
|
|
Benutzerfelder |
Kommentar |
Überwachung |
|
Fräseinstellungen |
|
|
Optionen Parameter
|
Dialogbereich |
Parameter |
|
|
Verhalten bei Spannmitteln und Komponenten |
Kollisionsprüfung mit Teil |
Abstand XY |
|
Sicherheitsbereich |
Abstand Z |
|
|
Splineberechnung |
Splinetoleranz |
Auflösen in |
