Zyklus: millyuGO Tasche, Tasche, Tasche + Kontur, Tasche Räumen (Stirnfräsen), Rest Tasche, millyuGO, PAM

Z Zustellung (Ap)

Dies ist die Z-Inkrementierung zwischen zwei Durchgängen. Sie entspricht dem Schneiden der Gesamttiefe. Wenn die inkrementelle Tiefe größer ist als die maximale Zustelltiefe des Werkzeugs, wird eine Warnmeldung ausgegeben.

Wenn der Wert auf 0 setzen ist, hat der Werkzeugweg nur einen Durchgang, der am Boden der Form oder auf der Bodenhöhe erfolgt.

In diesem Fall sind die anderen Optionen im Bereich 'Z-Schritte berechnen' nicht erforderlich.

Setzen Sie beispielsweise den Z-Schritt auf 0 :

  • falls erforderlich, um die Böden von Taschen mit einem Taschenzyklus zu schlichten. Zwei Taschen werden im Beispiel rechts bearbeitet, mit zwei unterschiedlichen Bodentiefen, Z-5 und Z-8.

  • falls erforderlich, um mehrere Flächen nach dem Schruppen zu schlichten, indem der Zyklus 'Tasche Räumen (Stirnfräsen)' verwendet wird. Dies ist, was unten im Beispiel gezeigt wird, indem die braunen Flächen geschlichtet werden.

Schlichten der oberen Fläche Z0

Schlichten der 2. Fläche Z-15

Schlichten der 3. Fläche Z-8

Durchgang

Verwaltung der Durchgänge entsprechend den Untertaschen und den Inseln der Tasche. Es ist möglich, die Durchgänge an die verschiedenen Höhen der Tasche anzupassen oder das Inkrement zu respektieren und dann die Inseln und Taschenböden nachzubearbeiten. Eine dritte Option ermöglicht die Programmierung eines Nachbearbeitungsdurchgangs nach dem Schruppen der Tasche.

Drei Optionen sind verfügbar, die Nachbearbeitungsparameter sind je nach gewählter Option verfügbar oder nicht.

Der Durchgang wird angepasst : das Durchgangsinkrement wird angepasst, um die Bearbeitung der Oberseite von Inseln und der Unterseite der Tasche zu ermöglichen.

Der Durchgang wird konstant : das Inkrement wird respektiert, eine Nachbearbeitung von Inseln und Böden kann programmiert werden.

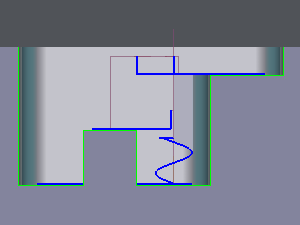

Es gibt Restmaterial : die Tasche wurde zuvor geschruppt, nur die Oberseite der Inseln und die Unterseite der Taschen werden bearbeitet.

a. Der Durchgang ist angepasst

GO2cam optimiert den Inkrementwert, um die Oberseite von Inseln und die Unterseite von Taschen zu bearbeiten. Folglich ist der Durchgang nicht konstant und die Tasche wird vollständig bearbeitet.

GO2cam wird niemals einen Durchgang programmieren, der größer ist als das in der Strategie eingegebene Inkrement.

b. Der Durchgang wird konstant

Das Durchgangsinkrement wird unabhängig von der Form der Tasche respektiert. Wenn die Oberseite der Inseln und die Unterseite der Taschen nicht mit einem Durchgangswert übereinstimmen, werden sie nicht bearbeitet. Siehe Beispiel unten, die roten Bereiche werden nicht bearbeitet.

Wenn diese Option gewählt wird, erscheinen zwei Parameter in der Strategie: Insel-Nachbearbeitung und Boden-Nachbearbeitung. Die Wahl von Ja ermöglicht die Programmierung eines Nachbearbeitungsdurchgang speziell für den Boden von Untertaschen und die Oberseite von Inseln.

Sonderfall : wenn die Seiten konisch sind, ist es möglich, einen Rauhigkeits-Nachbearbeitungsdurchgang zu programmieren, der nach dem Schruppen der Tasche mit einer Aufwärtsbewegung erfolgt.

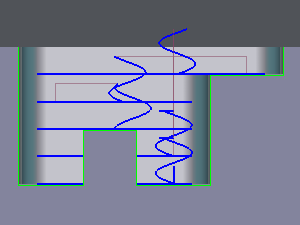

Keine Nachbearbeitung

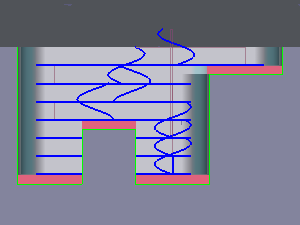

Mit Insel- und Boden-Nachbearbeitung

c. Restmaterial

Wählen Sie diese Option, wenn ein spezifischer Durchgang zur Nachbearbeitung der Bereiche programmiert werden soll. Der Vorteil ist, dass das Werkzeug oder beliebige Parameter für diesen Nachbearbeitungsdurchgang geändert werden können. Geben Sie die Dicke des zu bearbeitenden Materials ein.

Wählen Sie, ob die Oberseite der Insel oder der Boden der Tasche oder beides nachbearbeitet werden soll.

Wenn keine dieser Optionen gewählt wird, hat der Zyklus kein zu bearbeitendes Material und wird in den Wartezustand versetzt.

Bearbeitungsdurchgänge


Der Bearbeitungsdurchgänge Der Abschnitt wurde aktualisiert, um eine zentralisierte, granulare Steuerung des vertikalen Werkzeugeingriffs zu ermöglichen. Dieses Menü ermöglicht es Ihnen, genau zu definieren, wie das System jeden Z-Tiefenschritt berechnet und ausführt.


Zugriff auf Bearbeitungsdurchgänge

Sie können auf diese Einstellungen innerhalb von Standard-Taschenfräszyklen zugreifen, einschließlich MillyuGo , Tasche , Tasche Räumen (Stirnfräsen) , Tasche + Kontur und Rest Tasche .

  1. Navigieren Sie zum Z-Schritt berechnen Abschnitt der Strategie-Seite.

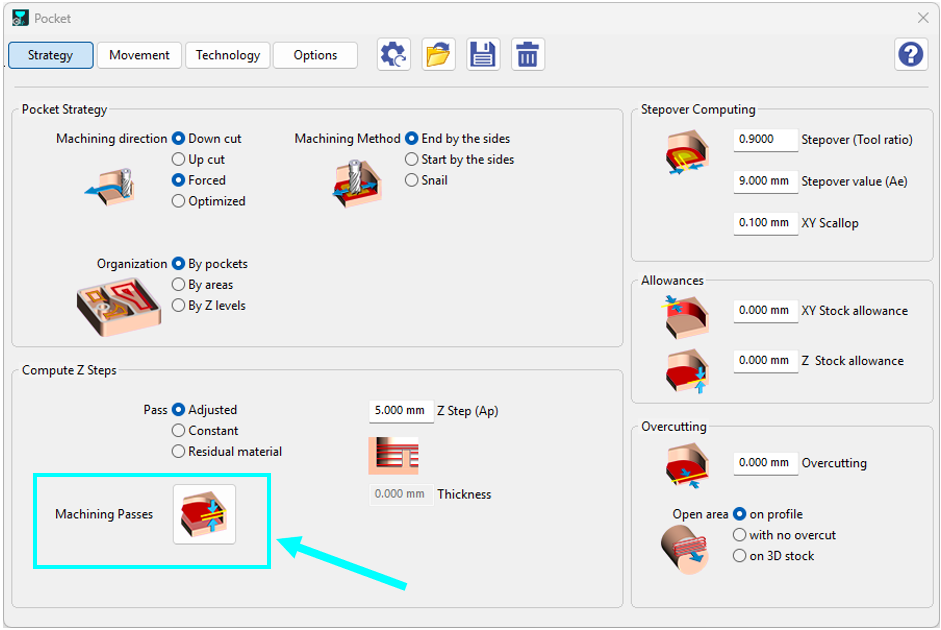

  2. Klicken Sie auf die dedizierte Bearbeitungsdurchgänge Schaltfläche image-20260305-054553.png to open the configuration dialog.

Bei den meisten Zyklen befindet sich diese Schaltfläche direkt im Bereich 'Z-Schritte berechnen' am unteren Rand der Strategie-Seite, außer bei MillyuGo , sie ist speziell oben rechts auf der Strategie-Seite positioniert.

▶️ Sehen Sie sich dieses Video an, das die neue Benutzeroberfläche und die verschiedenen Berechnungsparameter erläutert

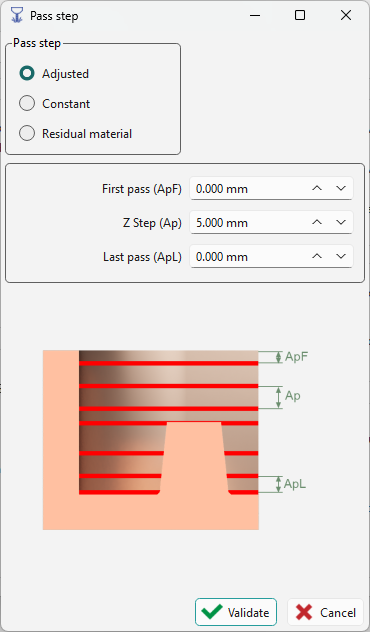

Machining Passes Strategy-20251126-044921.png

Erster und letzter Durchgang

Für optimale Werkzeuglebensdauer und Oberflächengüte können Sie nun Ein- und Austrittstiefen unabhängig voneinander definieren:

  • Erster Durchgang: Definiert spezifisch die Tiefe des ersten Schnitts. Dies ist entscheidend für die Steuerung des Werkzeugeingangs und die Verwaltung der anfänglichen Belastung.

  • Letzter Durchgang: Definiert die genaue Tiefe des finalen Schlichtschnitts , um hochwertige Ergebnisse am Boden des Features zu gewährleisten.

Beispielkonfiguration: Wenn Sie einen 2 mm ersten Durchgang, Standard-Z-Schritte von 4 mm und einen letzten Durchgang von 1 mm festlegen, führt das System einen kleineren anfänglichen Eintritt durch, gefolgt von Standard-4-mm-Schritten und abgeschlossen mit einem präzisen 1-mm-Endschnitt.


▶️ Sehen Sie sich dieses Video an, das zeigt, wie Sie die Einstellungen für den ersten und letzten Durchgang für die vollständige Kontrolle über jeden Schritt verwenden.

First and Last Pass-20251126-044855.png

Speziell für millyuGO

Berechnung von Z-Schritten (Ap)

  • Ap erzeugt Vibrationen am Werkzeug, diese Vibrationen können auftreten, weil Ap zu klein oder zu groß ist.

  • Um das korrekte Ap zu berechnen, verwenden Sie Apa , was Ap A dvanced

Die Apa wird berechnet nach:

  • Werkzeugdurchmesser

  • Werkzeug-Drallwinkel

  • Anzahl der Schneiden

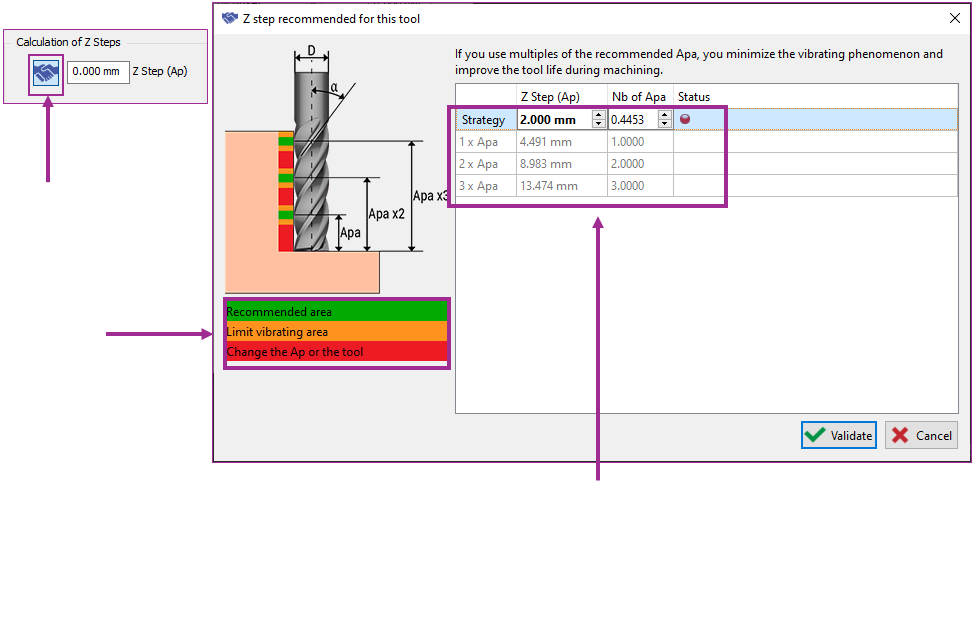

Es ist möglich, direkt auf die von der Tabelle angezeigte Apa zu klicken: der Wert wird in der Strategie angewendet.


Die Tabelle zeigt den in der Strategie eingegebenen Wert:

  1. 2 mm ➡️ Status is rot ➡️ Schlechte Bedingungen

  2. If Z step entered in strategy is 8 ➡️ Status is orange ➡️ nicht so gute Bedingungen

  3. If Z step entered in strategy is 15 ➡️ Status is grün ➡️ gute Bedingungen
