Zyklus : Rückseitenbearbeitung, Interpolation

Definition

Drei Hauptreferenzen müssen definiert werden:

  • obere Flächenhöhe

  • hintere Höhe

  • Tiefe der Rückseitenbearbeitung

Es ist auch möglich, die gleiche Bearbeitung auf der Oberseite wie auf der Rückseite zu programmieren (Senken oder Reiben). In diesem Fall ist eine vierte Option erforderlich.

Allgemeiner Fall

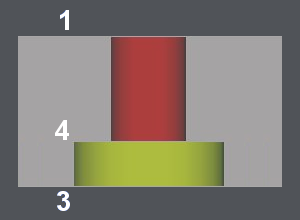

Diese Optionen werden am folgenden Beispiel erklärt: eine Senkoperation auf der Rückseite.

1: Höhe / Referenz

Anfangshöhe der Bearbeitung:

  • Element: Höhe des Elements, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

2: Tiefe / Referenz ist nicht verfügbar

3: Hintere Höhe / Referenz

Höhe der Rückseite:

  • Element: Wert im Element, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

4: Hintere Tiefe / Referenz:

  • Element: Höhe des Kreises oder Wert aus der Bohrung gelesen.

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Manuell / Element: Wert eingeben in Hintere Tiefe , relativ zum Elementwert.

  • Manuell / Rohteil: Wert eingeben in Hintere Tiefe , relativ zum Rohteil.

Zyklus : Rückseitenbearbeitung

Sonderfall für Rückseitenbearbeitung

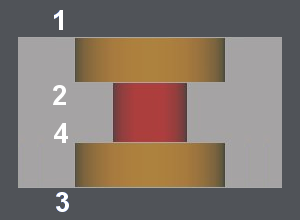

Diese Optionen werden am folgenden Beispiel erklärt: eine Senkoperation auf der Rückseite und die gleiche Operation auf der Oberseite.

Zuerst die Option "Bearbeitung der Oberseite vor dem Eintauchen" einstellen auf Ja.

1: Höhe / Referenz

Anfangshöhe der Bearbeitung:

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Element: Wert im Element, Bohrung oder Kreis.

2: Tiefe / Referenz

  • Element: Wert im Element, okay für die Bohrung, nicht möglich, wenn das Element ein Kreis ist.

  • Rohteil: Wert des Rohteils, selten.

  • Manuell / Element: Wert eingeben in Hintere Tiefe , relativ zur Elementposition.

  • Manuell / Rohteil: Wert eingeben in Hintere Tiefe , relativ zum Rohteilwert.

3: Hintere Höhe / Referenz

Höhe der Rückseite:

  • Element: Wert im Element, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

4: Hintere Tiefe / Referenz:

  • Element: Höhe des Kreises oder Wert aus der Bohrung gelesen.

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Manuell / Element: Wert eingeben in Hintere Tiefe , relativ zum Element.

  • Manuell / Rohteil: Wert eingeben in Hintere Tiefe , relativ zum Rohteil.

End-Verweilzeit

Dies ist die Verzögerung am Ende der Bearbeitung in Sekunden.
