Definition

GO2cam bietet die Möglichkeit, spezifische Formwerkzeuge und Formeinsätze als Symbole (Dateiformat *.SYM) zu erstellen.

Die Befehle zu ihrer Erstellung sind in der Umgebung „Formwerkzeuge / Werkzeugbibliotheken“ zugänglich.

Formfräser


Formbohrer

Formschneidplatte


Formeinsatz für Gewindewerkzeug


Formeinsatz für Wirbelwerkzeug

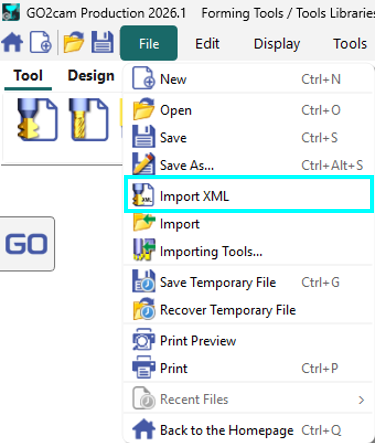

XML-Werkzeugimport: Sie können nun XML-Werkzeugdateien innerhalb der Formwerkzeuge und Werkzeugbibliotheken öffnen und importieren, was Ihnen ermöglicht, diese direkt zu modifizieren.


Erstellungsregeln

Die Erstellungsmethode besteht darin, den 2D-Schnitt des Elements zu definieren, das in GO2cam gezeichnet oder aus einer CAD-Software importiert werden kann. Die unten beschriebene Methode ist für alle Werkzeuge und auch für die Werkzeughalter gleich.

Das Menü Drahtmodell fasst die 2D-Befehle zusammen, die für die Erstellung des geometrischen Profils erforderlich sind. Das Profil muss präzisen Regeln folgen:

  • Der Ursprung der Arbeitsebene ist der Pilotpunkt des erstellten Elements,

  • Für Rotationsformen ist es zwingend erforderlich, nur auf der X+-Seite zu zeichnen und die Geometrie nicht auf der Drehachse zu schließen,

  • Für durch Extrusion erstellte Formen muss die Form absolut geschlossen sein.

Spezifischer Werkzeughalter

Spezifische Schneidplatte

Vollständiger Prozess

Der Erstellungsprozess ist für alle Arten von Formwerkzeugen und Formeinsätzen identisch. Symbole können entweder durch direktes Entwerfen der Form in der spezifischen Umgebung oder durch Extrahieren der Form aus dem fertigen Werkstück erstellt werden.

Unten zeigen zwei Videos die Erstellung einer Formschneidplatte für die Nutenbearbeitung auf einer Drehmaschine.

▶️ Video zur Gestaltung einer Formschneidplatte ansehen.

Form Tool - Process Creation.png
Formwerkzeug - Prozess-Erstellung

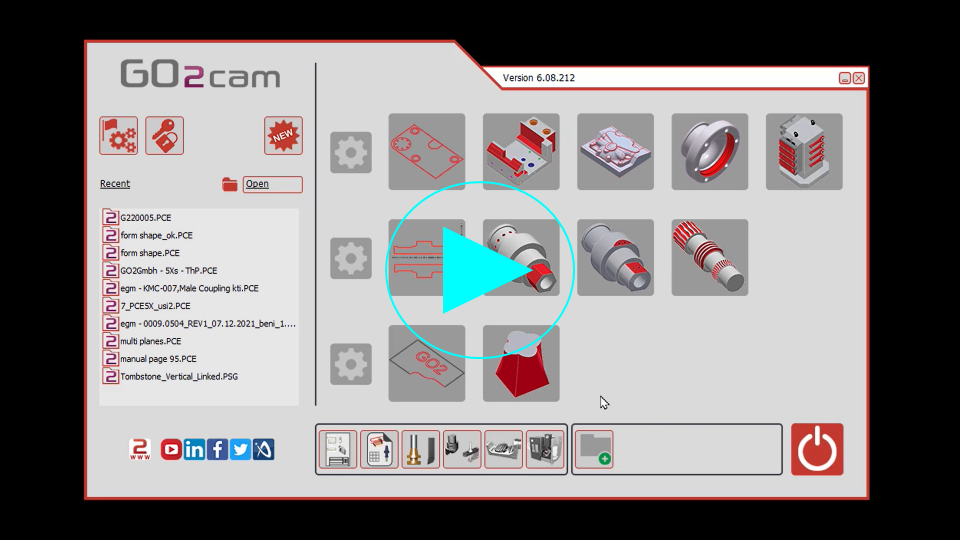

▶️ Video zur Wiederherstellung der Form aus dem CAD-Modell des Werkstücks ansehen.

Form Tool - From Workpiece.png
Formwerkzeug - Vom Werkstück

Prozess für Langdrehwerkzeug

In der für die Symbolerstellung vorgesehenen Umgebung: eine neue Funktion, Langdrehwerkzeug ist unter dem Menü Erstellung zugänglich.

Der gesamte Prozess zur Erstellung von Langdreh-Formwerkzeugen ist nun ein Assistent, bei dem die Erstellungsschritte nahtlos nacheinander erfolgen.

  • Solid-Teil importieren

  • Um den Assistenten zu starten, klicken Sie einfach auf die GO-Schaltfläche.

  • Definieren Sie die Referenzachsen des Werkzeughalters in Bezug auf die Maschine (Regel: Die X-Achse sollte von der Bearbeitungsrichtung weg zeigen)

  • Definieren Sie die Achsen für Referenz 1 für den Pilotpunkt des Einsatzes. (Regel: Die X-Achse sollte in Richtung des Schafts zeigen).

  • Wählen Sie die Fläche des Einsatzes aus, um sein Profil zu definieren, und geben Sie den Dickenwert des Einsatzes an. Das Profil wird automatisch vom Einsatz um den angegebenen Dickenwert subtrahiert und als Einsatzschneide neu definiert.

  • Der Benutzer wird aufgefordert, die Dateiinformationen als .OUF im Formverzeichnis zu speichern.

  • Das Werkzeug wird automatisch generiert und ist einsatzbereit.

Vier Dateien wurden automatisch erstellt:

  1. Die Werkzeugdatei: XX.T09

  2. Die XML-Datei: XX.OUF

  3. Die Anbauteildatei: XX.A64

  4. Die Symboldatei: XX.sym

▶️ Video zum neuen Prozess ansehen.

Help - Tooling - Swiss machine form tool-20250219-111833.png
