Einleitung

Diese Seite erklärt, wie ein Mehrfach Werkzeughalter für Drehmaschinen erstellt wird.

Sehen Sie sich ein Video am Ende der Seite an: Klicken Sie hier

Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse
Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung
Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

Sehen Sie sich ein Video zum Erstellungsprozess an.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Erstellung eines Mehrfach Werkzeughalters

Wählen Sie das Modul „Spannmittel / Werkzeughalter“ auf der Startseite aus.
Klicken Sie auf die GO-Schaltfläche

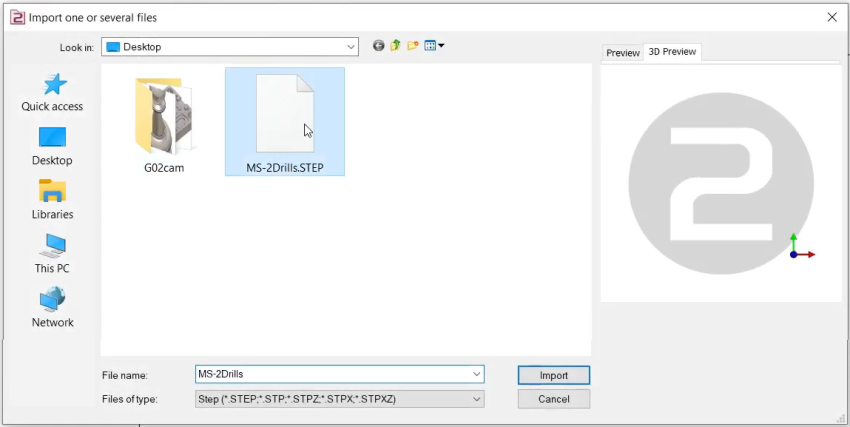

Wählen Sie die zu importierende Datei aus
Wählen Sie die Importoption, die auf den Körper angewendet werden soll. Klicken Sie auf „Übernehmen“ Das Achsensystem kann auch aus CAD-Solid-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird. Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme für die Positionierung von Einsätzen, wie im Bild rechts für das Drehenwerkzeug dargestellt.

Klicken Sie auf die Registerkarte „Erstellung“ und dann auf das Menü „Werkzeughalter“
Klicken Sie auf den Befehl zum Erstellen des Achsensystems
Wählen Sie das Werkzeug zur Definition der Position des Achsensystems aus

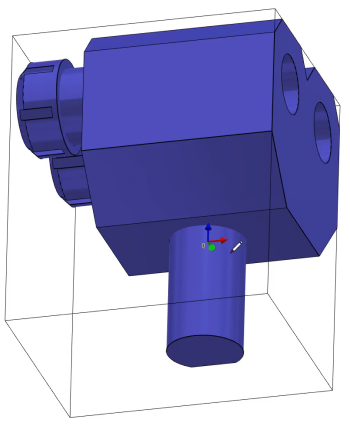

Wählen Sie die Flächen zur Ausrichtung der Z- und X-Achsen und den Punkt zur Definition des Achsensystems aus. Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf das vorherige Element montiert wird. Das vorherige Element kann eine Werkzeugaufnahme oder eine andere Werkzeughalterkomponente sein. Der Mittelpunkt eines Kreises kann durch Drücken von CTRL + SHIFT und anschließendes Klicken auf die Bogenkante ausgewählt werden. Dann bestätigen.

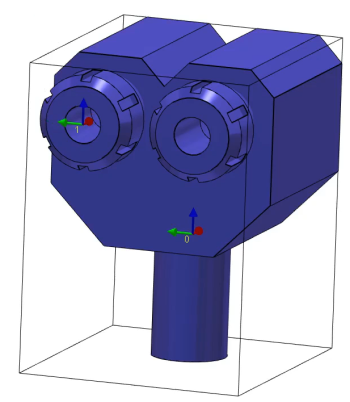

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Dies ist die Montageposition für das Werkzeug oder das nächste Element.

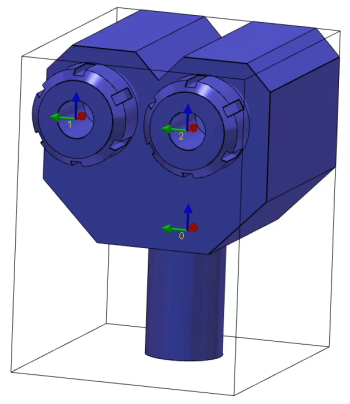

Wiederholen Sie denselben Befehl, um das Achsensystem 2 zu erstellen. Dies ist ebenfalls die Montageposition für ein weiteres Werkzeug oder das nächste Element.
Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

Sehen Sie sich ein Video zur Erstellung eines Mehrfach Dreh Werkzeughalters an:
