Einleitung
Diese Seite erklärt, wie ein einzelner Drehdornhalter erstellt wird.
|
|
|
Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.
|
|
Erstellung eines Drehdornhalters
Das Beispiel ist für einen linken Wendeplattenhalter gemacht. Den Unterschied zwischen rechten und linken Wendeplattenhalter finden Sie im Kapitel ‘Unterschied zwischen Werkzeughalter für rechten oder linken Wendeplattenhalter’ unten.
|
Wählen Sie das Modul „Spannmittel / Werkzeughalter“ auf der Homepage aus.
|
|
|
Klicken Sie auf die Schaltfläche GO |
|
|

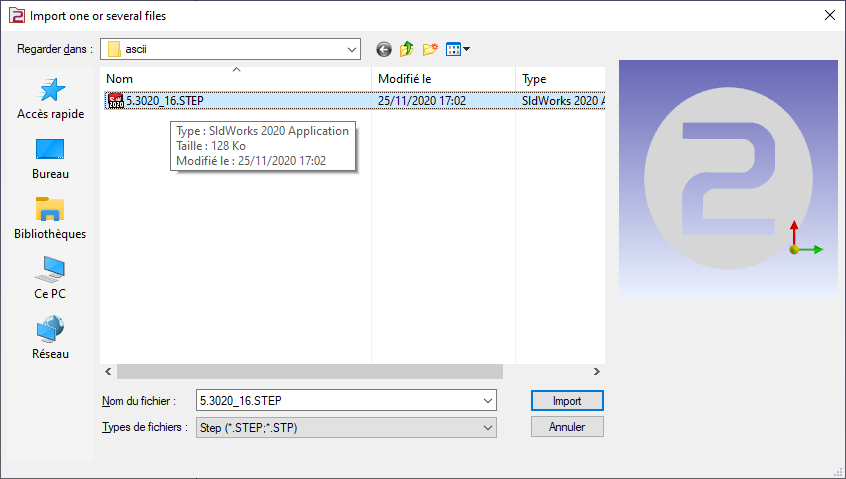

Wählen Sie die zu importierende Datei aus |
|
|
Wählen Sie die Importoption, die auf das Volumen angewendet werden soll. Klicken Sie auf „Übernehmen“
Das Achsensystem kann auch aus Solid CAD-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird. Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme zur Positionierung von Einsätzen, wie für das Drehdornwerkzeug im Bild rechts dargestellt. |
|
|
|
|
Klicken Sie auf die Registerkarte „Erstellung“ und dann auf das Menü „Werkzeughalter“ |
|
|
Klicken Sie auf den Befehl zum Erstellen des Achsensystems |
|
|
Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren |
|
|
Wählen Sie die Flächen aus, um die Z- und X-Achsen auszurichten, und klicken Sie, um das Achsensystem zu definieren. Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf das vorherige Element montiert wird. Das vorherige Element kann eine Werkzeugauflage oder eine andere Werkzeughalterkomponente sein. Der Mittelpunkt eines Kreises kann durch Drücken von STRG + UMSCHALT und anschließendes Klicken auf die Kreisbogenkante ausgewählt werden. Aktivieren Sie den Befehl „Richtungswechsel“, um die Z-Richtung zu ändern. |
|
|

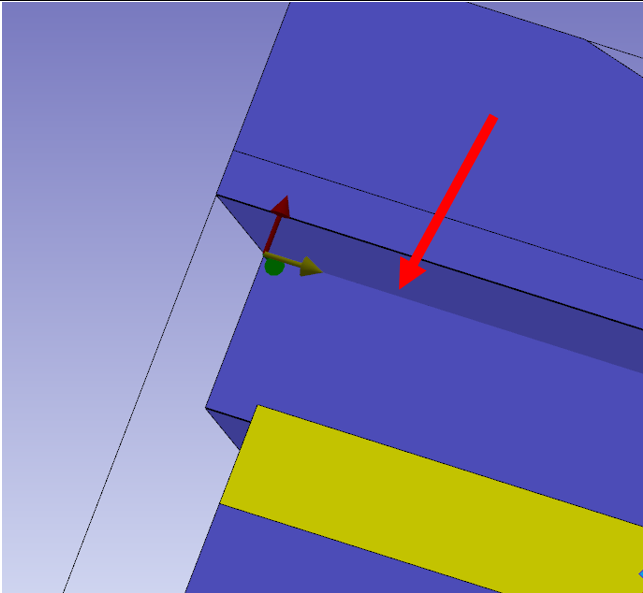

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Dies ist die Montageposition für das Werkzeug oder das nächste Element. Für die Änderung der Z-Richtung klicken Sie jedoch auf die Auswahl der Einfügeachse und wählen Sie die Linie aus, die durch den roten Pfeil angezeigt wird. Platzieren Sie dann die Achse mit dem Symbolbefehl „Ursprung auswählen“ an der richtigen Stelle. |
|
|

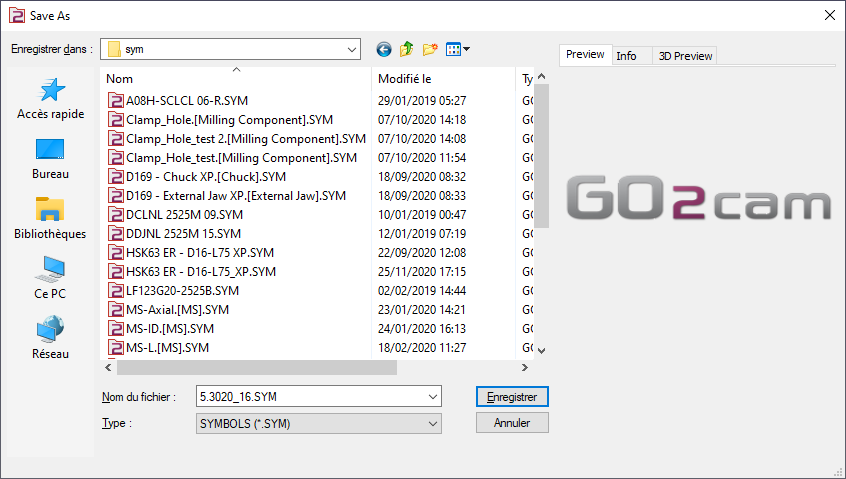

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam. |
|
Unterschied zwischen Werkzeughalter für rechten oder linken Wendeplattenhalter
Der Unterschied liegt nur in der Position des Achsensystems 1.
|

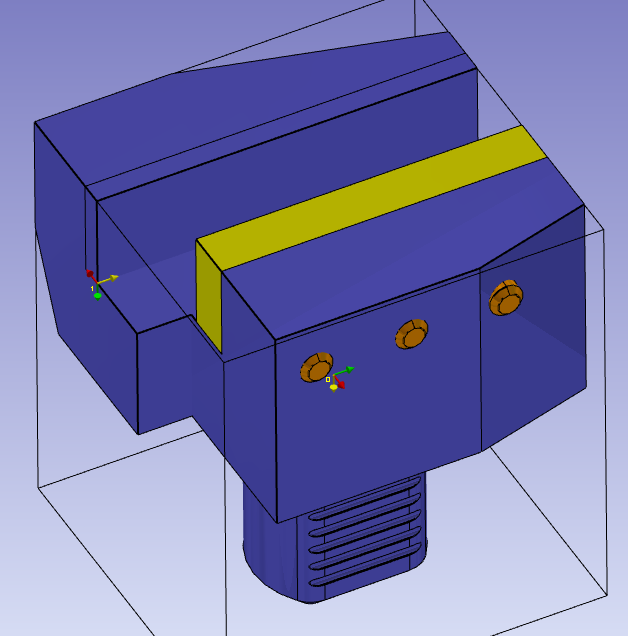

Werkzeughalter für linken Wendeplattenhalter |
|
|

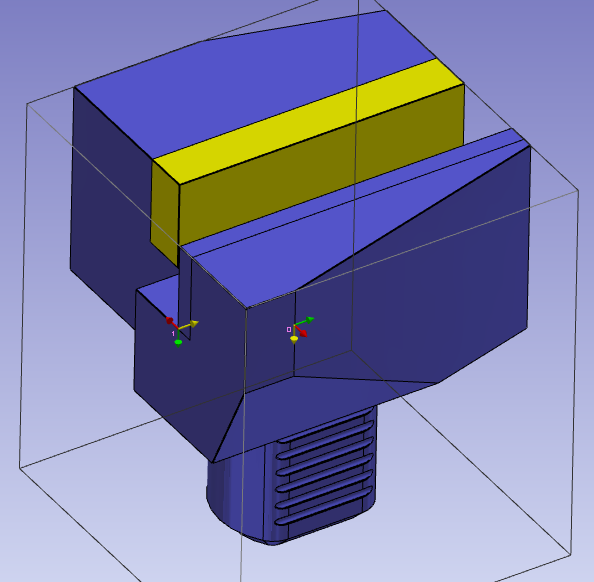

Werkzeughalter für rechten Wendeplattenhalter |
|
Schlüsselpunkte
-

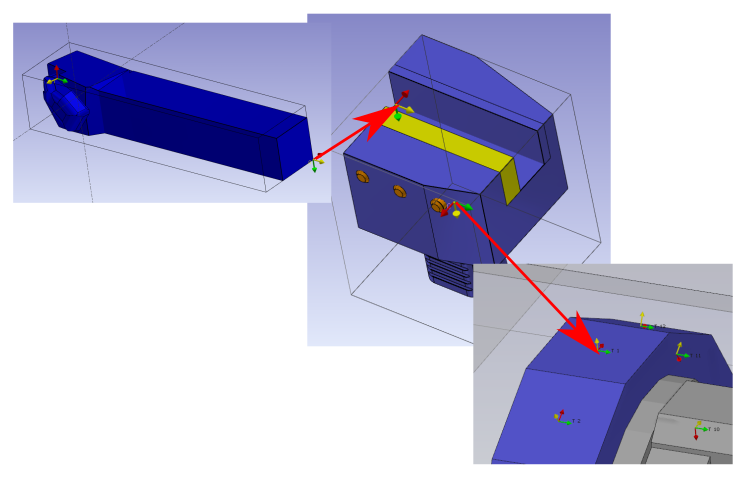

Achsensystem 0 ist der Montagepunkt auf dem Revolver oder auf dem Werkzeughalter. Das Achsensystem 0 entspricht dem Achsensystem eines anderen Werkzeughalters.
-

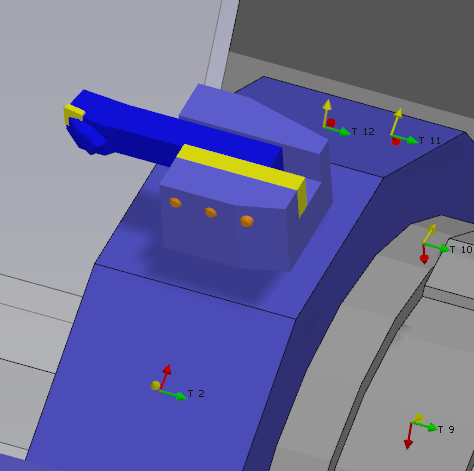

Wenn der Halter auf einer Werkzeugauflage an einer Maschine montiert ist, ist das Achsensystem 0 symmetrisch zur Werkzeugauflage.
-
Das Achsensystem 1 ist der Punkt, an dem der nächste Körper montiert wird. Es entspricht dem Achsensystem des nächsten Elements.
|
|
