Einleitung

Dieses Video zeigt, wie der Einsatz eines Werkzeugs für die Gewindebearbeitung erstellt wird.

▶️ Sehen Sie sich unten auf der Seite ein Video an: Klicken Sie hier


Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

  • Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse

  • Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

▶️ Sehen Sie sich ein Video zum Erstellungsprozess an.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Allgemeine Regel für die Positionierung des Achsensystems

Schritt 1:

Definieren Sie die Z-Achse senkrecht zur Oberfläche.

Schritt 2:

Drehen Sie die X-Achse in Richtung des Werkzeughalterkörpers.

Schritt 3:

Platzieren Sie das Achsensystem.

Es gibt drei Arten von Fällen.

1.

Halter mit einem vorstehenden Zylinder (symmetrisch).

2.

Verwendung der Z-Richtung der Einsatzfläche und Positionierung des Ursprungs.

3.

Verwendung des einbeschriebenen Drahtmodellkreises des Einsatzes zur Positionierung des Achsensystems.

Erstellung eines Drehwerkzeughalters

Wählen Sie das Modul "Spannmittel / Werkzeughalter" auf der Startseite.

Klicken Sie auf die Schaltfläche GO

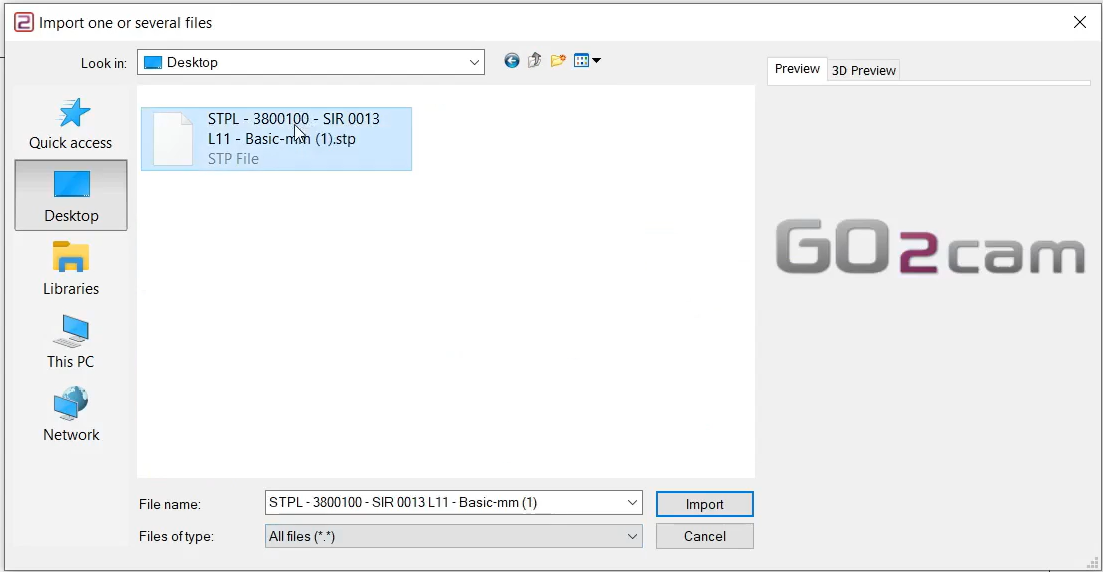

Wählen Sie die zu importierende Datei

Wählen Sie die anzuwendende Importoption für den Körper.

Klicken Sie auf "Übernehmen"

Das Achsensystem kann auch aus CAD-Solid-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird.

Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme zur Positionierung von Einsätzen, wie im Bild rechts für das Drehenwerkzeug dargestellt.

Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Werkzeughalter"

Klicken Sie auf den Befehl zum Erstellen des Achsensystems

Wählen Sie das Werkzeug zur Definition der Position des Achsensystems

Wählen Sie die Oberfläche/den Punkt, der der Ursprungspunkt des Achsensystems sein wird.

Das Achsensystem mit der Referenz 0 definiert den Punkt, der am vorherigen Element montiert wird.

Das vorherige Element kann eine Werkzeugaufnahme oder eine andere Werkzeughalterkomponente sein.

Es gibt zwei Methoden, das Achsensystem hinzuzufügen:

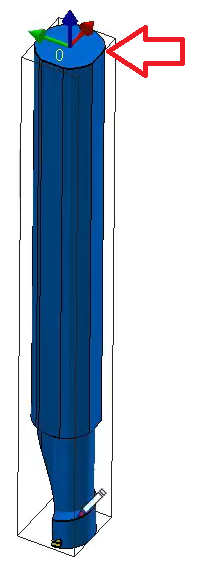

Wählen Sie die obere Oberfläche des Werkzeugs, wie mit dem roten Pfeil gezeigt. Stellen Sie sicher, dass Sie beim Auswählen der Fläche hineinzoomen.

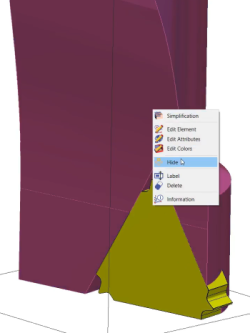

Blenden Sie den Körper des Werkzeughalters aus.

Verwenden Sie die Kreiserstellung, um einen 3-Punkte-Kreis als Drahtmodell auf der Innenfläche (der Fläche, die den Werkzeughalterkörper berührt) des Einsatzes zu zeichnen.

Blenden Sie den Körper des Werkzeughalters wieder ein und löschen Sie den Einsatz.

Wählen Sie erneut den Befehl zum Erstellen des Achsensystems

Verwenden Sie den Befehl "Auswahl einer Einfügeachse", um die Innenfläche auszuwählen, an der die Z-Achse senkrecht dazu platziert werden soll.

Verwenden Sie die "Auswahl einer Referenzachse", um die X-Achse wie gezeigt auszurichten.

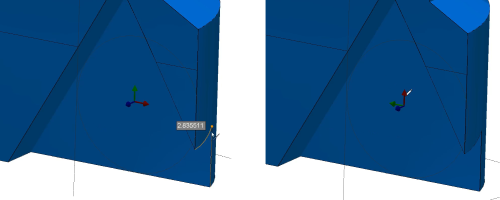

Verwenden Sie die Tasten STRG+UMSCHALT, um das Achsensystem mit dem Befehl "Auswahl des Ursprungs" in der Mitte des gezeichneten Kreises zu platzieren.

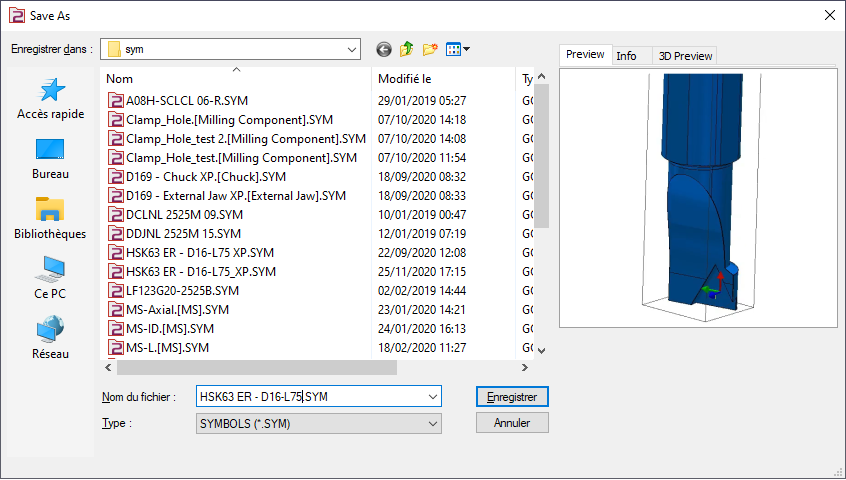

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

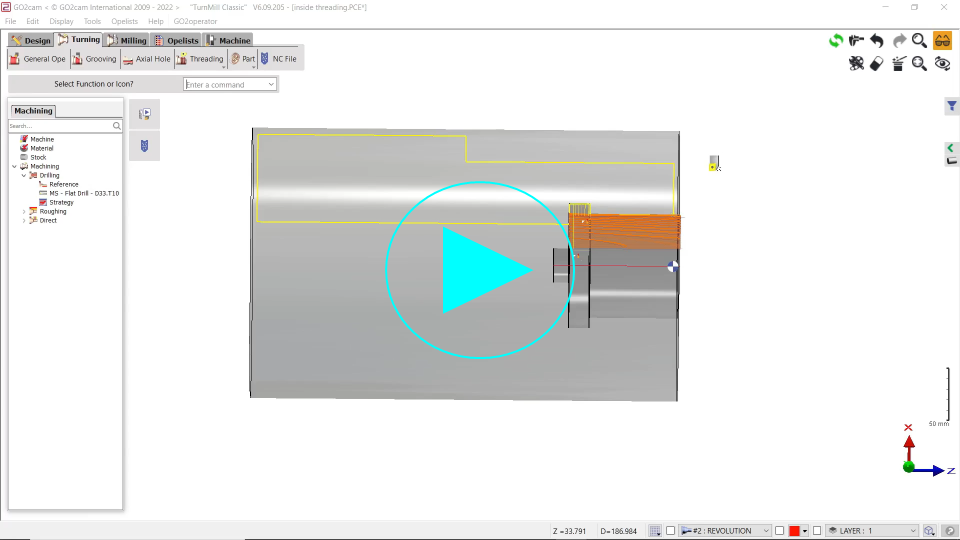

▶️ Sehen Sie sich ein Video zur Erstellung eines Einsatzhalters für Gewindewerkzeuge an:

Create Insert holder for threading tool.png
