Einleitung
Ziel dieser Seite ist die Erklärung der Erstellung eines Wendeplattenhalters für das Drehen.
|
|
|
Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.
|
|
Erstellung von Wendeplattenhaltern für Drehanwendungen
Die Erklärungen beziehen sich auf einen Linksgewinde-Wendeplattenhalter. Die Schritte zur Erstellung eines Rechtsgewinde-Wendeplattenhalters sind die gleichen. Beispiele für beide finden Sie auf dieser Seite unter „Unterschied zwischen Rechts- und Linksgewinde-Wendeplattenhalter“.
|

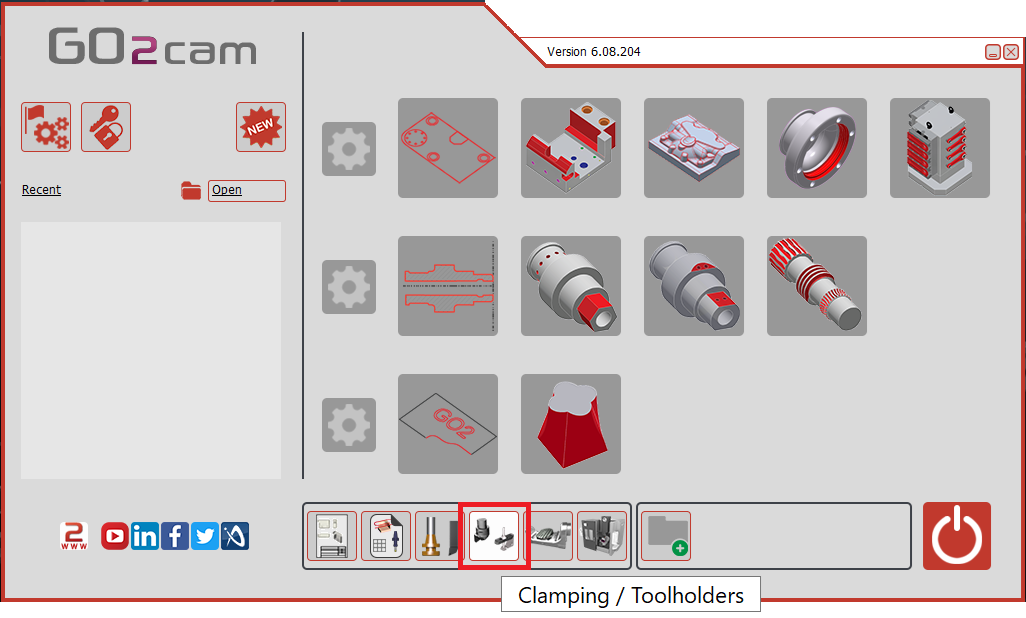

Wählen Sie das Modul „Spannmittel / Werkzeughalter“ auf der Homepage aus.
|
|
|
Klicken Sie auf GO |
|
|
Wählen Sie die zu importierende Datei aus |
|
|
Wählen Sie die Importoption, die auf das Volumen angewendet werden soll. Klicken Sie auf „Übernehmen“

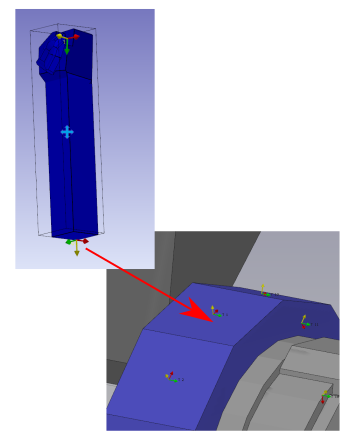

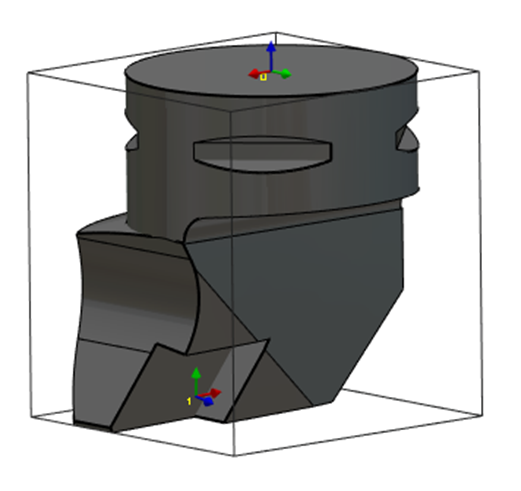

Das Achsensystem kann auch aus Volumen-CAD-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird. Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Übernahme der Achsensysteme zur Positionierung von Einsätzen, wie im Bild rechts für das Drehenwerkzeug dargestellt. |
|
|
|
|
Klicken Sie auf die Registerkarte „Erstellung“ und dann auf das Menü „Werkzeughalter“ |
|
|
Klicken Sie auf den Befehl zum Erstellen des Achsensystems |
|
|
Wählen Sie das Werkzeug zur Definition der Position des Achsensystems aus |
|
|

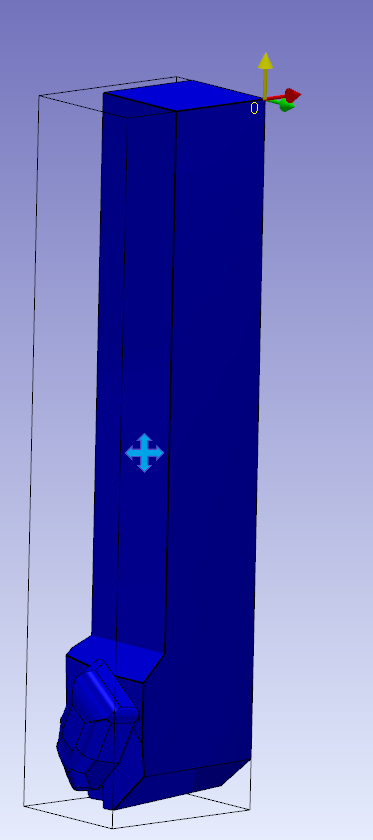

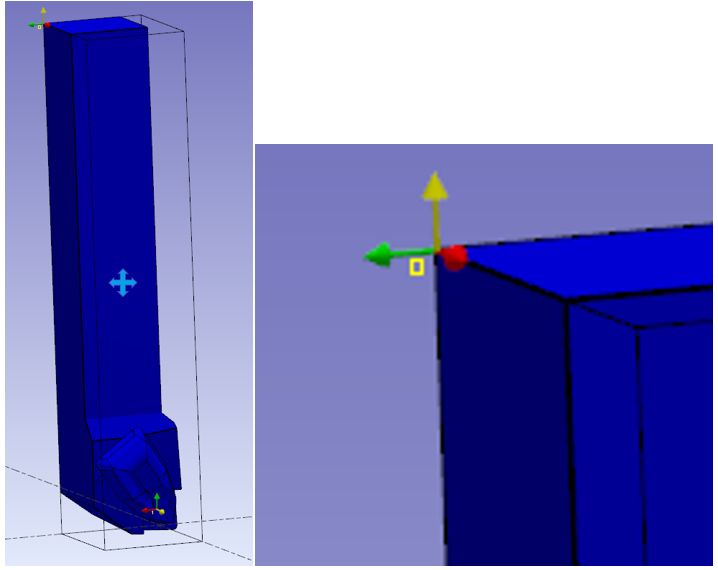

Wählen Sie die Flächen zur Ausrichtung der Z- und X-Achsen und den Punkt zur Definition des Achsensystems aus. Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf dem vorherigen Element montiert wird. Klicken Sie auf das Symbol zur Achsenerstellung, positionieren Sie es und aktivieren Sie den Befehl „Richtungswechsel“, um die Z-Richtung zu ändern. Das vorherige Element kann eine Spindel oder eine andere Werkzeughalterkomponente sein. |
|
|

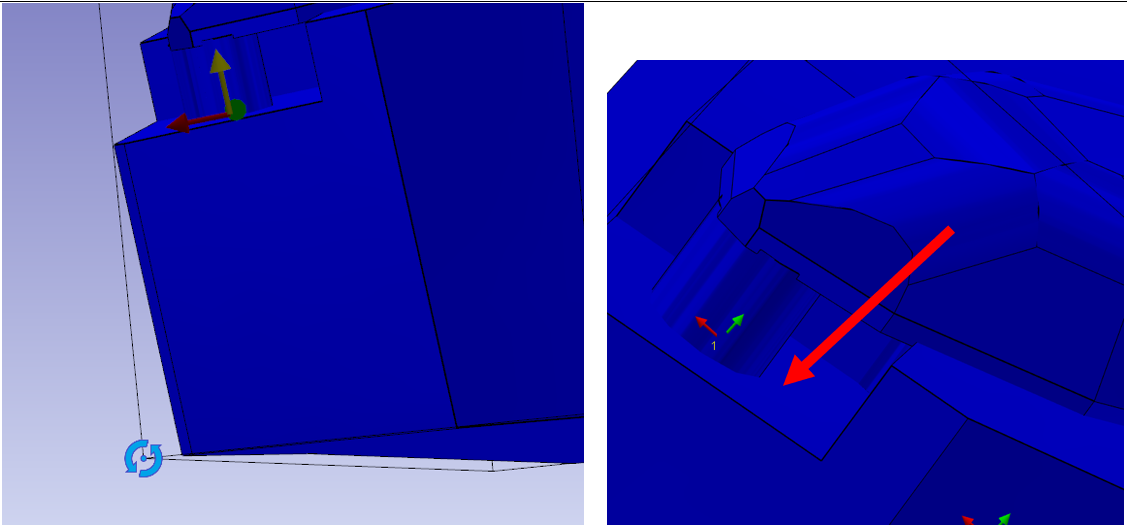

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Dies ist die Montageposition für den Einsatz. Achten Sie darauf, die richtige Z-Achse, X-Achse und die Mitte des Einsatzes auszuwählen. |
|
|

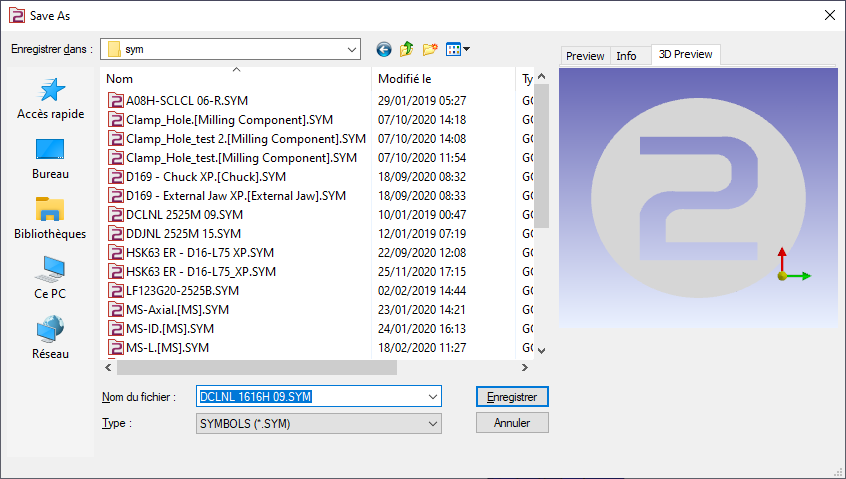

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam. |
|
Informationen zum Wendeplattenhalter für Rückbearbeitungsspindel
-
Wenn ein Wendeplattenhalter für eine Rückbearbeitungsspindel erstellt werden soll, definieren Sie ihn als Wendeplattenhalter für die Hauptspindel.
-

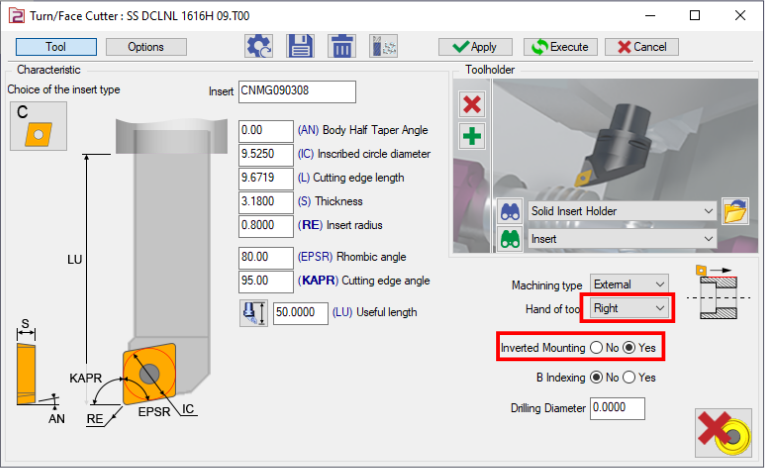

Bei der Verwendung zur Erstellung eines Werkzeugs muss die Ausrichtung des Werkzeugs auf die Rechtskonfiguration geändert und die Montage des Einsatzes invertiert werden.
Wenn das Werkzeug auf einem Werkzeughalter montiert ist, dreht es sich automatisch um 180 Grad um seine Z-Achse. Dies führt dazu, dass die Z-Achse und die X-Achse in entgegengesetzte Richtungen ausgerichtet sind.
Unterschied zwischen Rechts- und Linksgewinde-Wendeplattenhalter

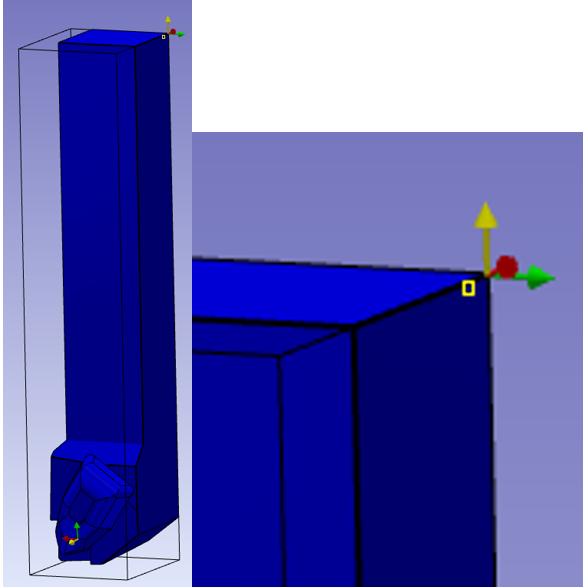

In beiden Fällen befindet sich das Achsensystem 0 in der gegenüberliegenden Ecke des Wendeplattenhalters.
Die Z-Achse ist gegenüber dem Einsatz.
Die X-Achse ist gegenüber der „normalen“ Schnittrichtung.
|
Linksgewinde-Wendeplattenhalter |
|
|
Rechtsgewinde-Wendeplattenhalter |
|
Schlüsselpunkte
-
Achsensystem 0 ist der Montagepunkt auf dem Revolver oder Werkzeughalter. Das Achsensystem 0 entspricht dem Achsensystem des Werkzeughalters. Die Z-Achse liegt auf der Achse des Wendeplattenhalters. Die X-Achse ist gegenüber der normalen Bearbeitungsrichtung.
-
Wenn das Werkzeug auf einem Werkzeughalter an der Maschine montiert ist, wird die Z-Achse des Achsensystems 0 invertiert und die X-Achse entspricht den Achsen des Werkzeughalters.
-
Der Ursprung des Achsensystems 1 ist der Punkt, an dem die Mitte des Einsatzes montiert wird. Die Z-Achse des Systems ist die Normale der Fläche, auf der der Einsatz montiert ist. Die X-Achse muss so weit wie möglich in die gleiche Richtung wie die Z-Achse des Achsensystems 0 ausgerichtet sein.
|
|
