Einleitung

Diese Seite erklärt, wie man einen einzelnen Fräswerkzeughalter erstellt.

▶️ Sehen Sie sich unten auf der Seite ein Video an: Klicken Sie hier


Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

  • Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse

  • Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

▶️ Sehen Sie sich ein Video zum Erstellungsprozess an.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Erstellung Fräswerkzeughalter

Wählen Sie das Modul "Spannmittel / Werkzeughalter" auf der Startseite aus.

Klicken Sie auf GO

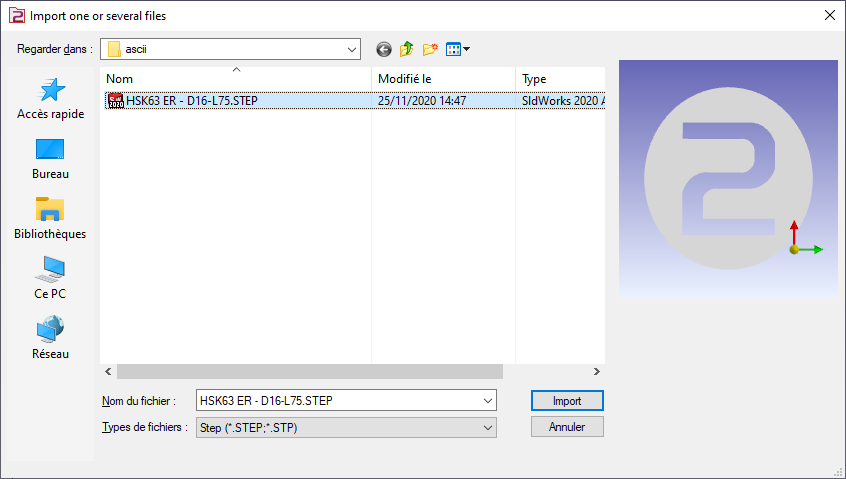

Wählen Sie die zu importierende Datei aus

Wählen Sie die Importoption, die auf das Volumen angewendet werden soll.

Klicken Sie auf "Übernehmen"

Das Achsensystem kann auch aus Volumen-CAD-Dateien importiert werden, indem die Option Drahtmodell Import aktiviert wird.

Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme für die Positionierung von Einsätzen, wie im Bild rechts für das Drehenwerkzeug dargestellt.

Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Werkzeughalter"

Klicken Sie auf den Befehl zum Erstellen des Achsensystems

Wählen Sie das Werkzeug zur Definition der Position des Achsensystems aus

Wählen Sie die Fläche/den Punkt aus, der der Ursprungspunkt des Achsensystems sein wird.

Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf das vorherige Element montiert wird.

Das vorherige Element kann ein Werkzeugträger oder eine andere Werkzeughalterkomponente sein.

Es gibt zwei Methoden, das Achsensystem hinzuzufügen:

Verwenden Sie Strg + Umschalt um das Profil auszuwählen.

Oder wählen Sie die Fläche des Werkzeughalters aus, wie durch den roten Pfeil angezeigt. Stellen Sie sicher, dass die Ansicht beim Auswählen der Fläche ausreichend gezoomt ist.

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Dies ist die Montageposition für das Werkzeug oder das nächste Element.

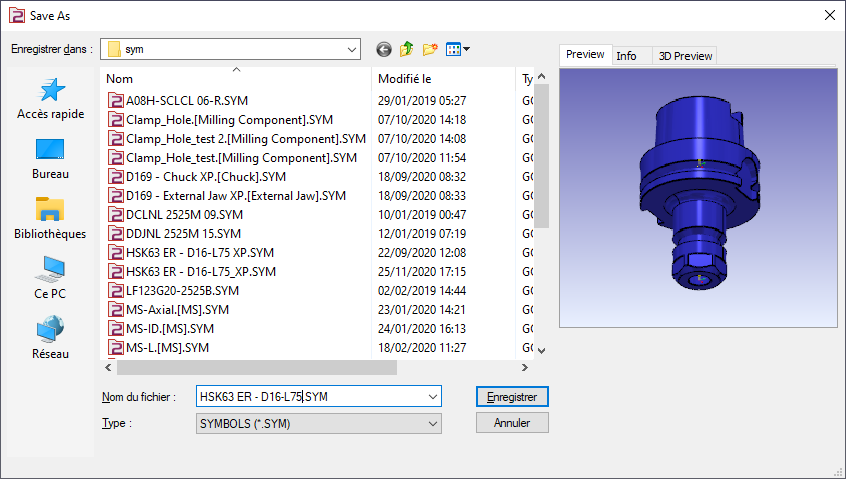

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

Wichtige Punkte

  • Achsensystem 0 ist der Montagepunkt an der Spindel.

  • Achsensystem 1 ist der Punkt, an dem die Werkzeugspitze montiert ist.

  • Die Z-Achse der beiden Achsensysteme ist zur Spindel hin orientiert.

▶️ Sehen Sie sich ein Video über den einzelnen Fräswerkzeughalter an:

Single MIll Toolholder.png
