We can consider 2 ways to create toolholders in GO2cam:

  • durch Zeichnen von Werkzeughaltern in „Formwerkzeuge/Werkzeugbibliotheken“

  • durch Importieren von Haltern aus CAD in „Spannmittel / Werkzeughalter“

Zeichnen von Werkzeughaltern

Diese Methode ist in der Umgebung „Formwerkzeuge/Werkzeugbibliotheken“ verfügbar. Sie wird immer seltener, da die Qualität des CAD-Austauschs in den letzten Jahren besser geworden ist.

Sie können jedoch immer noch 3 Arten von Werkzeughaltern zeichnen und erstellen:

  • Fräswerkzeughalter durch Rotation eines 2D-Profils erstellen,

  • Drehwerkzeughalter durch Rotation eines 2D-Profils erstellen,

  • Drehwerkzeughalter durch Extrusion eines 2D-Profils erstellen.

Für jeden von ihnen müssen Sie zuerst die 2D-Geometrie zeichnen und sie dann als Profil definieren. Sobald das Profil ausgewählt ist, wird der Werkzeughalter erstellt und als *.SYM-Datei gespeichert.

Erstellungsregeln:

  • Der Ursprung der Arbeitsebene ist der Pilotpunkt des erstellten Elements,

  • für die Rotationsformen ist es zwingend erforderlich, nur auf der X+-Seite zu zeichnen und die Geometrie nicht an der Rotationsachse zu schließen,

  • für die durch Extrusion erstellten Formen muss die Form absolut geschlossen sein.

Werkzeughalter durch Rotation

Importieren von Werkzeughaltern

Diese Methode des Importierens von Werkzeughaltern aus CAD-Software ist wesentlich häufiger.


Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

  • Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse

  • Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

▶️ Video zum Erstellungsprozess ansehen.

Help - Symbols Creation with Interactive axes-20250218-061726.png

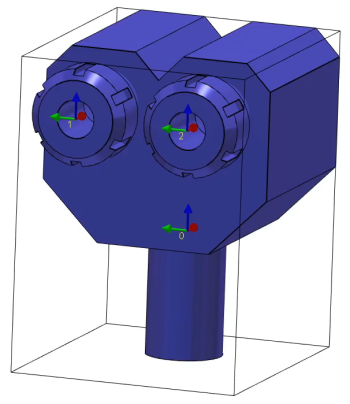

Hier sind mehrere Standardbeispiele für Werkzeughalter, die aus CAD importiert wurden; der Prozess wird auf den folgenden Seiten detailliert beschrieben:

Other single mill holder.png
Other insert holder.png
other single holder.png
