List of new features and Improvements of GO2cam 2026 , released on 2 mars 2026 .

  • Regardez la vidéo ‘Principales nouveautés’ dans votre langue ! Cliquez ici : Vidéos des principales nouveautés

  • Les fonctionnalités ajoutées dans GO2cam 2026.2 et 2026.3 sont mises en évidence par : GO2cam 2026.2

Icônes utilisées dans les tableaux ci-dessous


Nouvelles fonctionnalités


Améliorations


Web et Services


Portail utilisateur

The new integrated Web Portal provides direct access to tutorials, documentation, and the GObot AI assistant without leaving the software. Users can instantly play "Tips & Tricks" videos and download JavaScript scripts to streamline their workflow.

web portal_play-20260220-052339.png


Interface graphique


Menus et Commandes

Menus et commandes réorganisés :

  • Icônes :

    • Les fonctions essentielles comme Accueil, Nouveau, Ouvrir et Enregistrer sont désormais disponibles sous forme d'icônes d'accès direct en haut à gauche de l'écran,

    • Toolbar icons have been enlarged and by consequence, some icons are modified (Point, Helix, wanaGO, etc.),

    • Les icônes du menu Trous sont entièrement repensées.

  • Menus texte :

    • The general toolbar is reduced and moved closer to the text menus,

    • Le champ Recherche est déplacé à proximité des menus texte.

  • Réorganisation : Les commandes sont regroupées de manière plus intuitive ;

    • « Cacher » se trouve maintenant sous le menu Affichage et Opelist a sa propre section dédiée,

    • La gestion des attributs est déplacée dans la Barre d'état,

    • GObot est déplacé en haut avec une nouvelle icône et un nouveau nom.

  • La commande Mise à jour présente une icône plus grande et est également accessible directement en haut de l'arbre d'usinage pour plus d'efficacité.

  • Commande rapide du menu contextuel : Les menus contextuels offrent un accès rapide aux paramètres de Couleurs et d'Attributs, ainsi qu'aux commandes fréquemment utilisées.

features of user interface play.png


Thème

Mode Sombre Complet : Le confort visuel est optimisé avec le Mode Sombre désormais appliqué à tous les menus et panneaux d'arbre.


Interface Ruban

La Nouvelle Architecture Ruban

  • Navigation Modernisée : Le système de menu traditionnel a été remplacé par une interface Ruban , avec des icônes plus grandes, personnalisable dans les Configurations logicielles.

    • les sous-menus sont maintenant des menus sur le ruban (conception filaire, finition dessin, trous, etc.)

    • Pour le module Tour horizontal, le menu Conception est séparé en 2 menus pour la conception d'arbre et la Conception (Fraisage)

  • Nouveau menu :

    • Contrôler/Produire, composé de 4 menus Optimiser/Simuler/Sortie CN/Documents, remplace logiquement le menu Fichier CN.

    • Le nouveau menu Manipulations comprend le menu Tolérancement déplacé et les commandes de déplacement de géométrie (Déplacer, Dupliquer, Changer de plan)

    • Tournage : Retour/Reprise/Origine sont inclus dans le ruban et regroupés dans le menu 'Reprise'

  • Nouvelles Info-bulles fournissent des informations sur chaque commande.

  • Icônes dynamiques : pour certains sous-menus avec des flèches déroulantes, l'icône change pour refléter la dernière commande utilisée pour un accès rapide.

  • Lancement direct : Certaines commandes se lancent directement depuis le ruban - Arbre, Simulation

ribbon play.png


Configurations logicielles

Mise à l'échelle dynamique du menu : Vous pouvez ajuster la taille du ruban de petit à grand pour s'adapter à votre moniteur et à vos préférences.


Menus contextuels

Une nouvelle option Voir seulement apparaît dans le menu contextuel des éléments via un clic droit. Elle affiche uniquement la pièce, le feature, l'annotation ou l'entité sélectionnée. Désactivez le mode Voir seulement en utilisant l'option Annuler cacher .

See Only option play.png


Personnaliser la barre d'outils

Vous avez maintenant plus de flexibilité dans la gestion de votre espace de travail avec deux options distinctes de barre d'outils :

  • Barres d'outils système : Créez des barres d'outils disponibles pour tous les utilisateurs sur le même PC.

  • Barres d'outils personnalisées : Concevez des barres d'outils spécifiques adaptées aux besoins et préférences uniques d'un seul utilisateur.


Raccourcis personnalisés

Accélérez vos tâches quotidiennes en créant vos propres raccourcis clavier pour toute commande qui n'en a pas déjà un. Cette nouvelle fonctionnalité est facile à trouver directement dans la fenêtre Personnaliser la barre d'outils .

Custom shortcut keys_play-20260311-045434.png


Grille

Affichage de la grille

  • Mise à l'échelle adaptative de la grille : Le pas de la grille s'ajuste désormais automatiquement en fonction de votre niveau de zoom, offrant une référence plus claire à n'importe quelle échelle.

  • Renforcement visuel : Chaque cinquième ligne de la grille est maintenant renforcée (épaissie), ce qui facilite la mesure des distances et l'orientation de votre vue en un coup d'œil.

grid interaction play.png


Dialogue

  • Continuité géométrique : Nouveau dialogue basé sur QT pour vérifier et gérer rapidement les connexions entre les éléments géométriques.

  • Affectation des trous : Interface repensée pour une identification et une affectation plus faciles des trous à l'aide d'un dialogue QT moderne .

  • Edition des couleurs des solides : Cette fonctionnalité a été déplacée de l'arbre d'usinage vers un dialogue QT autonome pour une gestion des couleurs plus intuitive.


Options

La commande Outils > Options a été modernisé et réorganisé pour vous aider à trouver et gérer les paramètres plus efficacement :

  • Recherche : Un nouveau champ de recherche a été ajouté qui filtre dynamiquement la liste des pages au fur et à mesure que vous tapez pour fournir des résultats instantanés.

  • Intégration de la simulation : Vous pouvez désormais déclarer des logiciels de simulation externes (tels que NCSimul, Vericut, Eureka ou Makino) dans la page Personnalisation pour ajouter automatiquement une icône d'accès rapide à votre ruban.

  • Contrôle amélioré du thème : * Un nouveau thème de couleur dédié à UWD a été introduit.

    • La commande Fusion le style inclut maintenant un mode "Clair-Sombre-Défaut" pour une meilleure personnalisation visuelle.

  • Paramètres de l'interface :

    • Nouvelles options pour Taille du Ruban et une nouvelle icône dans Affichage 3D .

    • Un nouveau basculeur pour Afficher les messages d'erreur est maintenant disponible dans la page Sortie CN .

  • Réorganisation des pages :

    • Tolérance logicielle a une nouvelle position et une info-bulle mise à jour pour une meilleure clarté.

    • Nom et Paramètres de l'éditeur déplacés de 'Personnalisation' vers 'Sortie CN'.

    • Style les paramètres déplacés de 'Général' vers la page 'Thème'.

    • L'option pour basculer Opelist l'affichage dans les menus a été supprimée, car ils sont maintenant consolidés dans leur propre menu dédié.


Page d'accueil

Les liens/icônes Facebook et Industry Arena ont été supprimés.

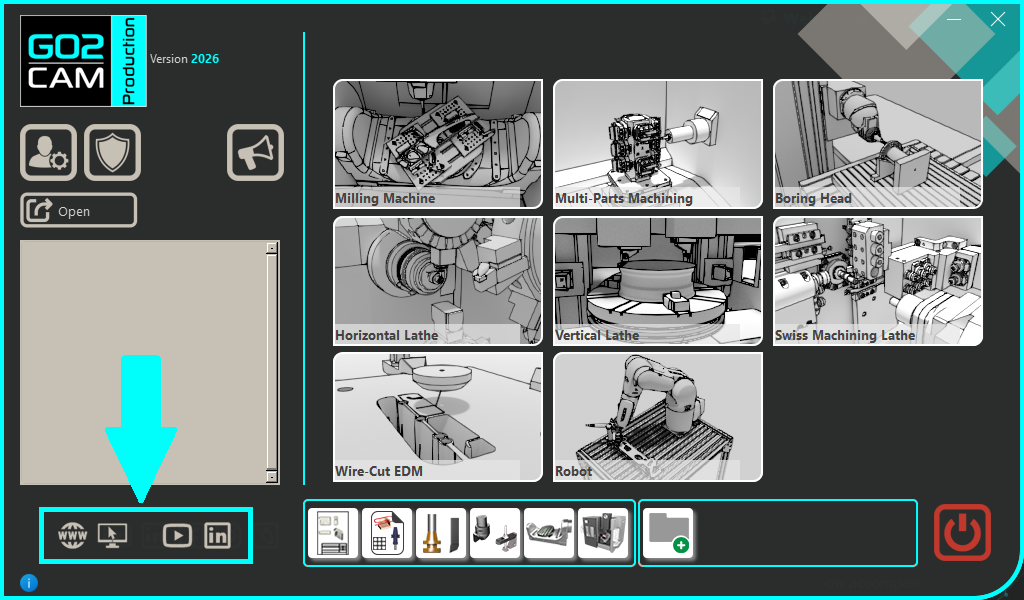

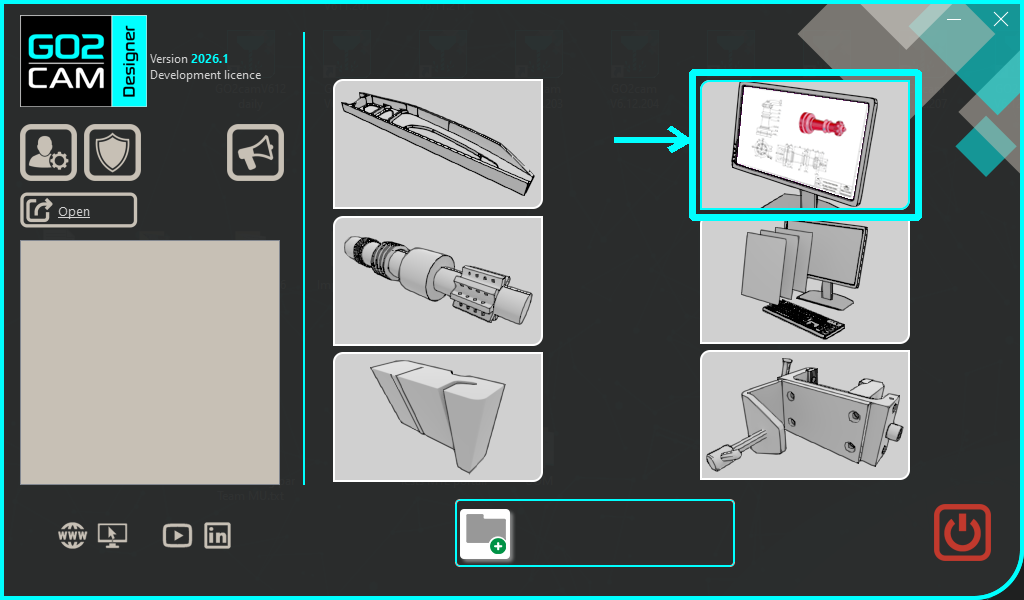

Page d'accueil

Le lien du portail web a été déplacé et regroupé avec les liens externes en bas à gauche.


Flux de travail


Flux de travail

Refonte complète du flux d'importation :

  • Nouvelle interface ruban avec une séquence claire d'étapes variant selon les modules.

  • Les séquences varient en fonction des modules et des conditions dans lesquelles le flux de travail est lancé.

  • Définir directement la machine, la matière et les dispositifs de bridage.

  • Définition des opérations de broche principale, reprise, retour en fonction du module.

  • Ruban dynamique permettant de revenir à tout moment aux étapes précédentes pour des modifications.

  • Contrôles de validation pour passer à l'étape suivante, terminer l'assistant ou compléter automatiquement l'assistant avec les valeurs par défaut.

  • Tous les paramètres sont sauvegardés, permettant de réutiliser les mêmes configurations pour le projet suivant.

workflow turning play.png

Cette vidéo est un exemple du flux de travail en tournage, démontrant les opérations séquentielles les plus complètes.


Flux de travail

Processus entièrement automatique :

Vous pouvez obtenir automatiquement une pièce usinée avec tous les parcours outils, uniquement avec l'importation et la validation automatique du flux de travail. Tout est traité selon les valeurs par défaut/précédemment sauvegardées.

aut wf play.png


Fraisage

Flux de travail en Fraisage

  • Icônes dédiées spécifiques au module

  • Nouveau bouton pour Inverser la direction de l'axe Z pendant le positionnement.

  • Réglage facile du mandrin/étau - automatiquement reconnu et optimisé par le logiciel.

HELP- Workflow - Milling-20260218-121535.png


Importation

Reconnaissance des dispositifs de bridage

Lors du flux d'importation, les solides peuvent désormais être définis comme dispositifs de bridage. Ceci est pris en compte à l'étape de positionnement de la pièce et également lors du calcul des parcours outils.

Vertical Turning_play.png

Un exemple est donné dans le module de tournage vertical.


Fraisage

Tournage

Érosion Fil

Flux de travail pour pièce usinée

La nouvelle commande disponible dans le menu Fichier permet de lancer le flux d'importation d'une pièce usinée. Le brut restant est reconnu et le calcul est effectué sur cette base.

HELP- Workflow - Workflow for Machined Part-20260218-120411.png


Fraisage

Tournage

Érosion Fil

Flux de travail après Conception

Le nouveau flux de travail n'est pas seulement dédié à l'importation de fichiers CAO ; vous pouvez également dessiner et modifier votre pièce avec de la géométrie filaire ou des modèles solides directement dans l'environnement de conception, puis démarrer le Flux de travail.

  • Transfert automatique du modèle : Lancez le flux de travail guidé de manière transparente ; votre conception actuelle est automatiquement reconnue comme la pièce à usiner.

  • Configuration simplifiée : Définissez rapidement votre machine, votre matière, votre brut et votre bridage grâce à une séquence structurée.

  • Validation en un clic : Choisissez de calculer les opérations individuelles ou sélectionnez "Valider automatiquement" pour exécuter l'ensemble du processus automatisé en une seule fois.

workflow designed solid.png

Un exemple est donné avec la Conception Solide.


Érosion par fil

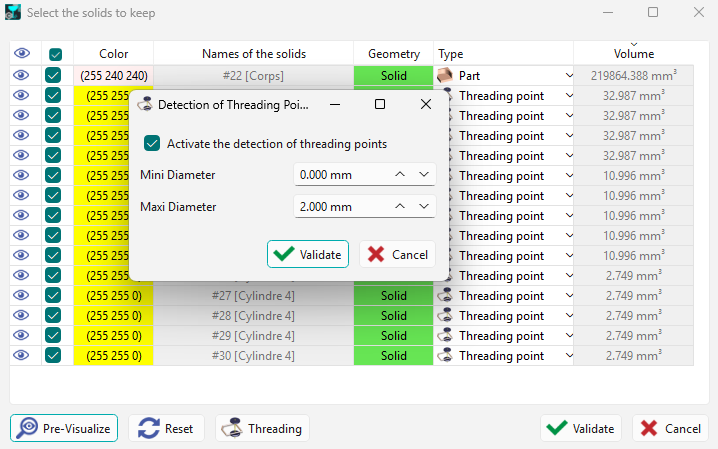

Flux de travail en Érosion par fil

  • Case à cocher Analyse de couleur dans le ruban du flux de travail pour prendre en compte les stratégies de couleur.

  • Détection automatisée des points d'enfilage lors de l'étape d'identification : Détecte les petites caractéristiques cylindriques dans une plage de diamètres définie par l'utilisateur et les configure comme points d'enfilage.

  • Applique les stratégies basées sur la couleur des profils et celles définies lors de la définition de la stratégie. Permet d'avoir des opérations différentes pour le même type de typologie.

HELP- Workflow - Wire-Cut EDM-20260210-111259.png


Fichier DXF

Flux d'importation DXF

  • Processus en trois étapes : Importez, positionnez et filtrez les fichiers DXF de manière transparente à l'aide d'un nouveau flux de travail structuré et guidé.

  • Positionnement de l'origine : Placez votre géométrie en entrant des coordonnées exactes ou en sélectionnant un point d'origine en un seul clic.

  • Filtrage : Activez/désactivez des calques, couleurs spécifiques, et plus encore lors de l'étape de filtrage pour isoler la géométrie nécessaire et nettoyer l'espace de travail.

workflow dxf_play.png

Création de WAGs

Le nouveau Flux de travail est également implémenté dans l'environnement de création des dispositifs de montage.


Généralités Géométrie


Mesure Manuelle

La commande Mesure Manuelle a été entièrement revue avec les éléments suivants :

  • Nouvelle boîte de dialogue avec trois états de mesure : linéaire, angulaire et combinée,

  • Règle dynamique avec graduations auto-ajustables qui s'adaptent au niveau de zoom,

  • Améliorations de la clarté visuelle pour une lecture plus facile,

  • Options de mesure avancées avec détection automatique des distances maximum/minimum,

  • Nouvelle capacité de mesurer des éléments de maillage.

HELP  - Geometry Generalities - Manual Measure-20260106-113534.png

Mesure sur Solide

GO2cam 2026.3 .

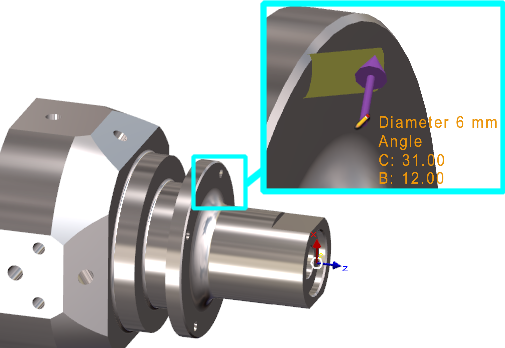

Trous Angulaires

La mesure intelligente de tournage offre de nouvelles informations sur les trous angulaires : Les valeurs des angles B et C sont fournies (dans le plan de révolution).

Les valeurs sont également accessibles et copiables dans le dialogue d'information.

2026.3-measure angles.png

Imbrication en fraisage & Imbrication en Érosion Fil

Une nouvelle option Brut Existant une case à cocher a été ajoutée à la boîte de dialogue de la commande d'imbrication.

  • Lorsqu'elle est activée, la forme du brut déjà définie dans votre fichier de projet actuel est automatiquement sélectionnée.

  • Cela offre une plus grande flexibilité dans l'utilisation des matériaux en vous permettant d'imbriquer des pièces sur des géométries de brut personnalisées ou prédéfinies, allant au-delà de la bibliothèque d'échantillons.

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png


Texte

La commande Edition d'élément la commande prend désormais en charge l'édition de plusieurs éléments de texte à la fois. Vous pouvez sélectionner plusieurs éléments de texte et toutes les modifications que vous apportez seront appliquées uniformément à toute la sélection.

Multiple text selection play.png

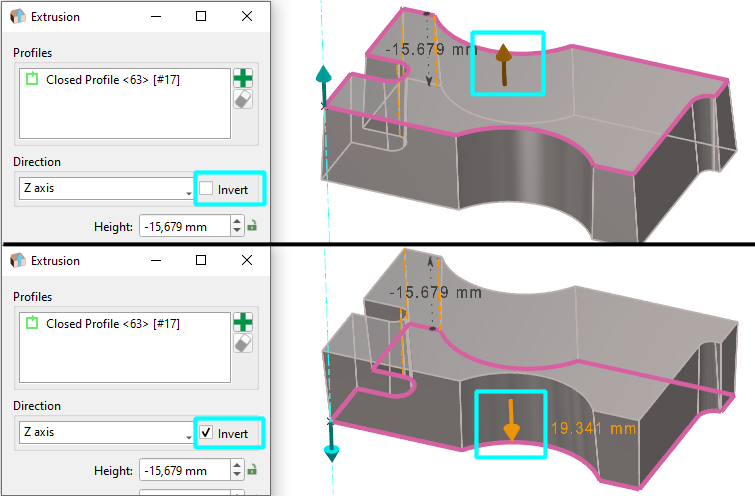

Extrusion de solide

L'inversion du sens d'extrusion de solide peut maintenant être effectuée en cliquant sur une flèche dynamique à l'écran.

C'est la même action que le bouton « Inverser » dans le dialogue.


Interfaces CAO


PMI

Un nouvel arbre pour l'analyse PMI est accessible via la fonction Mesure .

Une nouvelle option PMI est également disponible : Activer la vue PMI , qui aligne la vue de la pièce directement avec l'annotation sélectionnée. De plus, les options du menu ont été mises à jour en conséquence.

PMI option play.png


SpaceClaim

GO2cam 2026.3

Lecture du nouveau format SpaceClaim scdox.

Ce format est plus récent et compressé que le format natif scdoc.


Liste des Interfaces CAO

Certaines versions d'interfaces CAO ont été mises à jour :

  • Solidworks 2026

  • SolidEdge 2026

  • Inventor 2026

  • Acis 2026

  • Catia 2026

  • 3D Experience 2026

  • JT 10.10

  • NX 2506


Liste des Interfaces CAO

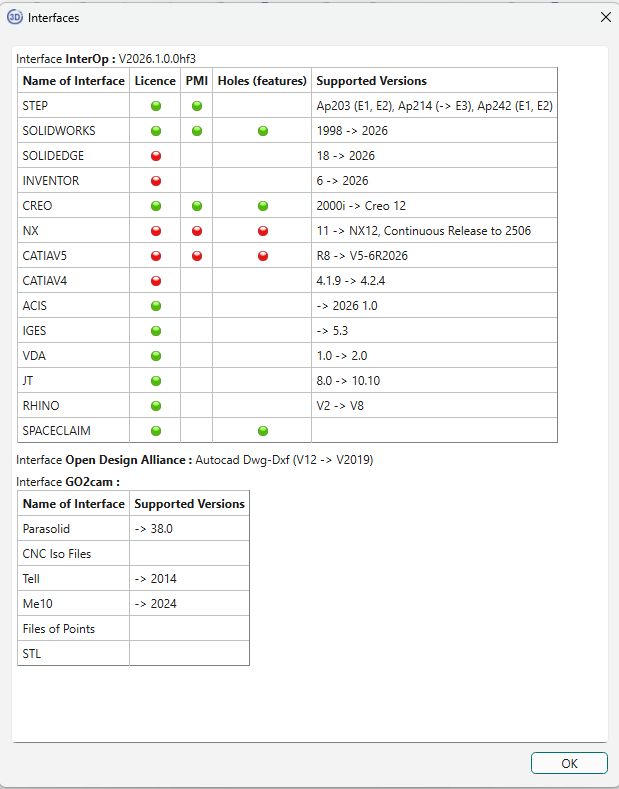

La boîte de dialogue de la liste des interfaces 3D, accessible via le menu Aide puis À propos, a été réorganisée sous forme de tableau pour une meilleure visualisation.

Le dialogue affiche également les fonctionnalités disponibles pour chaque interface (PMI, Trou). Une bulle verte ou rouge indique si la fonctionnalité est activée ou non.

Screenshot 2026-01-23 144155.png

PMI

Les performances d'importation PMI ont été améliorées. Lecture et ouverture de fichiers plus rapides.

Meilleure fluidité dans la manipulation de la pièce avec PMI, notamment en rotation.


Mise en plan

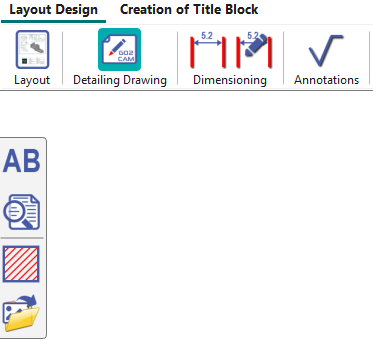

Environnement de Mise en plan

  • Nouveau ruban avec des icônes nouvelles et modifiées pour correspondre à la nouvelle interface utilisateur.

  • Manipulations ajoutées dans le menu Création de cartouche.

  • Texte, Hachures et Images du précédent arrangement de menus ont été regroupés sous un nouveau menu unique Habillage .


Outillages

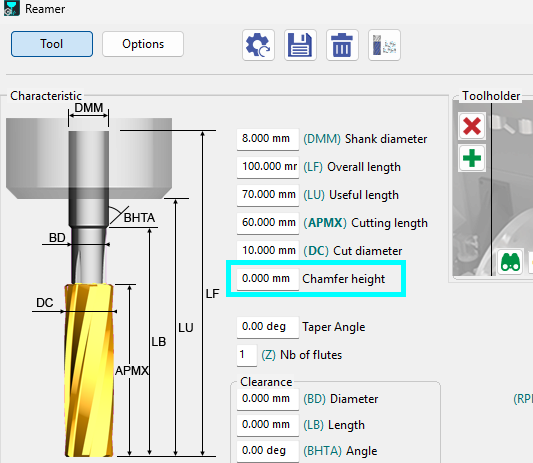

Alésoir

Hauteur de chanfrein un paramètre a été ajouté aux outils d'alésage pour fraisage et tournage. Ce chanfrein est pris en compte pour le calcul du brut.

En conséquence, un nouveau paramètre de stratégie : Calcul de profondeur soit par Pointe, soit par Diamètre a été ajouté pour l'opération d'Alésage.

Reamer Tool - Chamfer Height parameter-20260226-120713.png

Interpolation

Nouveau type d'outil disponible pour l'Interpolation : Fraise 1/4 cercle


Features Trous


Gestion des Trous Utilisateurs

  • Nouvelle interface mosaïque pour les Trous Utilisateurs

  • L'édition de la liste des opérations et des paramètres est séparée.

  • Possibilité de redimensionner pour plus de visibilité du modèle.

  • La mosaïque a une présentation différente lorsqu'elle est lancée depuis les Features ou la commande Transformation en Trou/ Affectation des Trous.

management and creation user holes play.png

Création des trous utilisateurs

  • Tous les paramètres sont regroupés dans une seule fenêtre de dialogue.

  • Seuls les paramètres pertinents sont affichés ; les paramètres non modifiables ne sont plus affichés en grisé.

  • Les chanfreins et congés peuvent être créés directement depuis le panneau de droite.

  • Assistance à la saisie de formule : taper « [` » affiche une liste déroulante des paramètres disponibles.

  • Lors de la sauvegarde d'un modèle édité, les utilisateurs peuvent réinitialiser la liste des opérations avec la case à cocher.

  • Indicateurs pour la commande Trous Utilisateurs : Lors de la création des Trous Utilisateurs, des bulles rouge/vert indiquent les étapes où les paramètres sont manquants ou complétés.


Trous utilisateurs

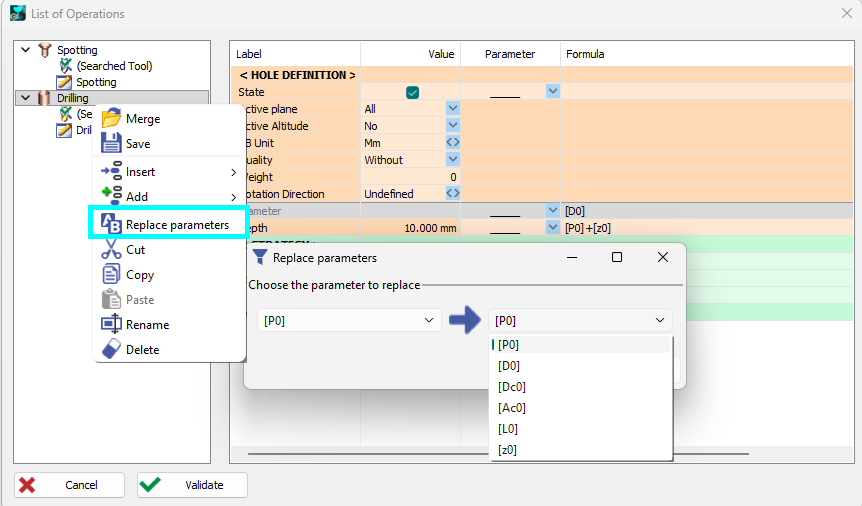

Recherche et Remplacement dans les Trous Utilisateurs

Pour la liste des opérations, une nouvelle fonction est accessible dans un menu contextuel arborescent pour remplacer les paramètres.

Users Holes - List of operations - Replace parameters-20260226-114821.png

Trous

Plusieurs boîtes de dialogue relatives aux trous ont été entièrement réécrites en Qt, simplifiant le code source interne ; tout en conservant la même fonctionnalité et en offrant la possibilité de redimensionner la fenêtre.


Transformation en Trou

  • Tous les paramètres ont été regroupés dans la boîte de dialogue.

  • Les icônes des filtres géométriques sont mises à jour avec des textes et des listes déroulantes.

  • Une boîte de sélection a été ajoutée pour les entités.

  • Le choix entre trous standards et trous utilisateurs est maintenant facilement accessible.

  • Les utilisateurs ont la possibilité de choisir de supprimer ou non le support géométrique/les éléments concentriques.

HELP  - Holes Feature - Transformation into Hole Command-20260225-094231.png


Généralités Usinage


Choix de l'outil et des cycles d'usinage

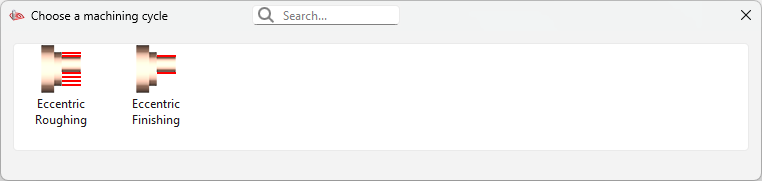

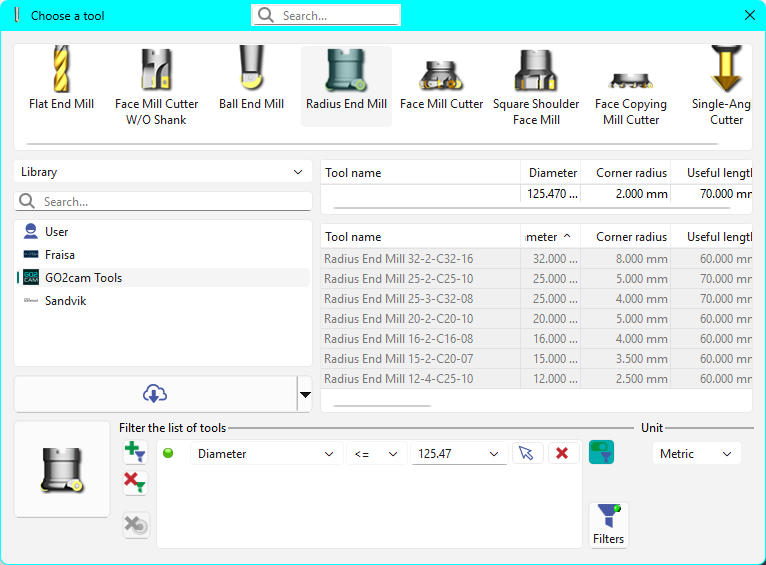

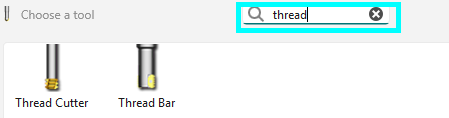

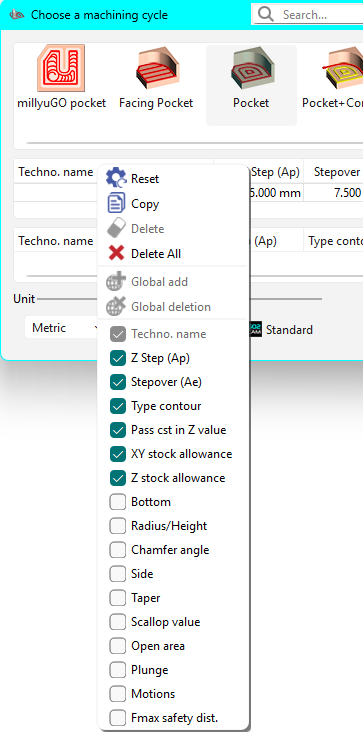

Nouvelle barre de recherche dans les fenêtres « Choisir un outil » et « Choisir un cycle d'usinage » pour permettre la recherche d'outils ou de cycles d'usinage spécifiques.


Search and diameter play.png

Choix de l'outil

Le tri par défaut de la liste des outils présentés comme options est maintenant par diamètre plutôt que par nom.


Origines d'usinage

De nombreuses améliorations dans l'affichage des affichage des Origines d'usinage :

  • Tous les origines sont maintenant visibles à l'écran ,

  • un nouveau filtre d'origine a été ajouté à la boîte de dialogue du filtre,

  • les cycles sélectionnés affichent maintenant leur origine dans la même couleur de sélection (violet par défaut) pour une visualisation plus claire.

Machining origin play.png


Origines d'usinage

Sélection de cycle

Les origines définies peuvent être accédées lors du processus de sélection de cycle dans la barre de dialogue.

Ainsi, l'origine de chaque cycle peut être directement définie à ce moment.

HELP- Machining Generalites - Machinining origins in cycle Selection -20260210-072543.png


Prolonger profil / Changer point de départ

Nouvelle commande qui permet 2 types de Modifications de profils :

  • Prolonger profil : s'exécute sur profils ouverts uniquement et permet la définition de rayon d'entrée, de sortie et de raccord personnalisés. Regardez la vidéo dédiée à cette option.

  • Changer point de départ : s'exécute sur profils fermés uniquement et permet de modifier le point de départ/fin de l'opération (disponible à partir de la version GO2cam 2026.2 ).

EXtend Profile-20251204-090319.png


Machines et Matières

Scannez automatiquement vos machines et matières existantes pour générer et basculer dynamiquement des catégories de grades entières au sein du dialogue de sélection.

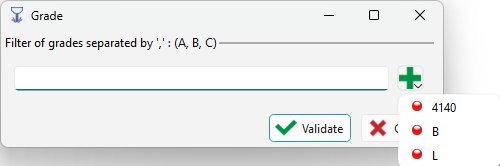

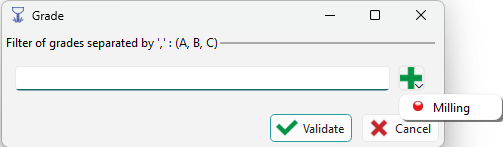

La liste des grades de machines et de matières existants est accessible dans le dialogue avec l'icône plus .

image-20260227-091427.png image-20260227-091511.png

Outils de forme / Bibliothèques d'outils

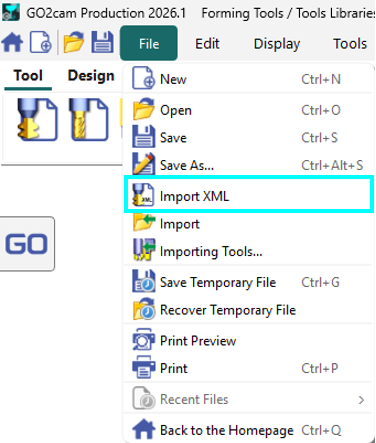

Importation d'outils XML : Vous pouvez désormais ouvrir et importer des fichiers d'outils XML dans les Outils de forme et Bibliothèques d'outils, vous permettant de les modifier directement.


Outils

Hauteur de chanfrein un paramètre a été ajouté aux outils d'alésage pour fraisage et tournage.

Ce chanfrein est pris en compte pour le calcul du brut.

En conséquence, un nouveau paramètre de stratégie : Calcul de profondeur soit par Pointe, soit par Diamètre a été ajouté pour l'opération d'Alésage.

Reamer Tool - Chamfer Height parameter-20260226-120713.png

Zone de sécurité

GO2cam 2026.2

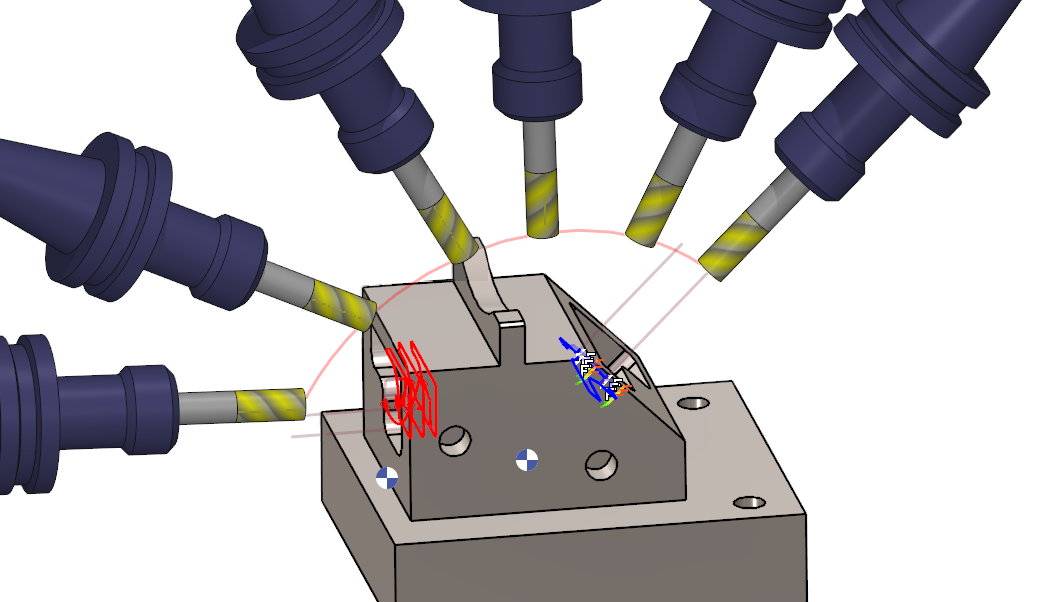

Liaison multi-axes entre opérations

La liaison entre 2 opérations utilisant le même outil peut être réalisée avec une Mouvement simultané 5 axes .

Pour cela, définissez une zone de sécurité (dans le dialogue Brut) et choisissez 'Suivre Zone 5 axes' dans la stratégie des cycles.


Arbre d'usinage

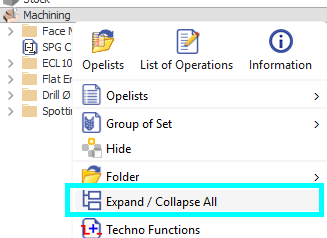

Développer/Réduire tout a été déplacé du menu contextuel du dossier vers le menu contextuel d'Usinage.

Il n'est disponible que si des dossiers ont été créés dans l'arbre d'usinage.


Bibliothèque de cycles

Tous les cycles de tournage et de fraisage ont une liste plus longue de paramètres personnalisables dans les colonnes de la bibliothèque.

Cycles list.png

Bibliothèque d'outils & Bibliothèque de cycles

Les éléments des bibliothèques d'outils et de cycles sont écrits en gris et le fond est d'un gris plus clair.


Stratégie

Les boîtes de dialogue de Stratégie sont maintenant plus grandes avec des polices et des icônes/images plus grandes pour une meilleure compréhension visuelle.


Comparaison Pièce-Brut

La comparaison Pièce/Brut est améliorée avec de meilleurs algorithmes de calcul.


Opelist/Stratégies


Opelist

La commande Opelist a été réorganisé dans son propre menu dédié au sein du ruban.


Opelist 5 axes

Créez et standardisez des stratégies d'usinage complexes en créant des Opélists 5 axes expert. Cliquez ici pour accéder à la catégorie 5 axes Expert et regarder une vidéo.

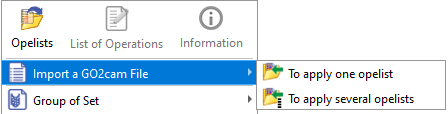

Importer un fichier GO2cam

GO2cam 2026.2

La commande qui permet d'importer un fichier PCE pour transférer les opérations d'usinage dans des opelists a un nouveau comportement :

  • soit vous appliquer une seule opelist à partir des opérations programmées dans le fichier PCE,

  • ou la nouvelle fonction crée plusieurs opelists exécutées les unes après les autres. Nous considérons les dossiers, les cycles groupés et les opelists appliquées dans le fichier PCE.


Simulation


Fenêtre des coordonnées

Le dialogue des coordonnées est maintenant plus facile à lire, avec du texte en gras et des icônes claires pour les détails clés.

  • Visibilité améliorée : Les noms de Cycle, Outil et Plan sont maintenant affichés avec leurs icônes respectives dans la boîte de dialogue, plutôt que dans la bannière.


Environnement Machine Outil (MTE)


Fichier machine

Les clients peuvent désormais télécharger et charger instantanément des cinématiques de machine ( .mcb ) en entrant un ID spécifique fourni par leurs VARs .

upload and download machines via web portal_play-20260224-083718.png


Fonctions techno de tournage & Blocage d'axe

Fonctions Techno :

  • Lors de la création d'un cycle techno, vous avez accès au numéro de canal pour certaines fonctions, vous permettant d'entrer une valeur comprise entre 0 (tous les canaux) et le nombre maximum de canaux.

Techno functions - channel-20260227-094249.png

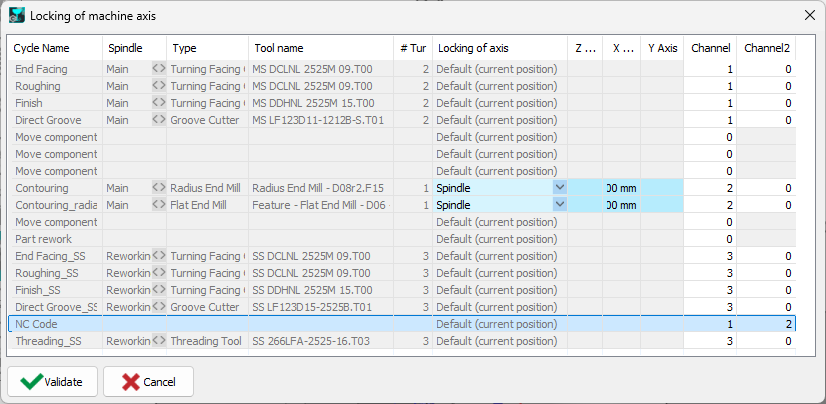

  • Dans la fenêtre de blocage d'axe, vous pouvez également maintenant affecter un canal secondaire aux cycles techno, permettant d'affecter la techno à deux canaux différents.



Menu Outillage

Vous pouvez accéder et configurer rapidement les dispositifs de bridage/WAGs en faisant un clic droit sur la machine dans l'arbre ou la fenêtre 3D.

  • Cette commande est disponible en tant qu'option de menu contextuel lorsqu'aucun réglage de pièce n'a été programmé.

  • Dans l'onglet Machine, les paramètres du composant ajouté sont accessibles par un clic droit dans l'arbre ou la fenêtre 3D.

HELP - MTE - Choice of Workholding Devices-20251111-124045.png


Synchronisation

Vous pouvez désormais modifier la couleur d'un parcours outil directement depuis le diagramme de Gantt de synchronisation, offrant un retour visuel immédiat.

  • Comment accéder : Faites un clic droit sur n'importe quel cycle dans le diagramme de Gantt et sélectionnez Editer couleur dans le menu contextuel.

  • Mise à jour visuelle instantanée : La couleur sélectionnée est immédiatement mise à jour dans le diagramme de Gantt et dans le visualiseur 3D.

  • Mise à jour bidirectionnelle : Le changement de couleur est répercuté sur le cycle source dans l'arbre de programmation, assurant la cohérence dans l'ensemble du projet.

HELP  - MTE - Edit Toolpath Color in the Gantt Chart-20251119-055224.png

Menu Outillage

GO2cam 2026.3

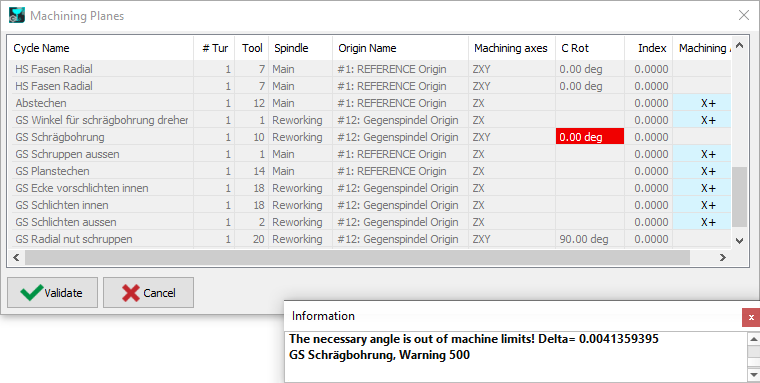

Angles inaccessibles

Depuis des années, les angles inaccessibles sont affichés en rouge dans la liste des plans de travail : nous avons ajouté un avertissement pour ces angles inaccessibles .

Cet avertissement vous donne la valeur de l'angle delta qui doit être réglée dans l'outil pour permettre l'usinage. Les valeurs peuvent être copiées dans le dialogue et réglées dans les paramètres de position de l'outil.

2026.3 MTE warning.png


Menu Contrôle

Arbre de collision

L'arbre a été réimplémenté en Qt, supporte maintenant la recherche, et respecte correctement les unités sélectionnées au lieu d'afficher toujours les valeurs en millimètres.


Menu Contrôle

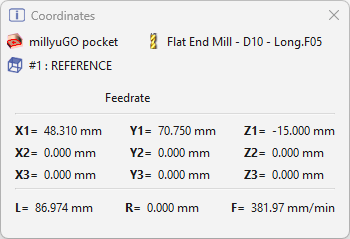

Fenêtre des coordonnées

Les origines de la pièce et de la machine sont configurables, il y a plus d'info-bulles sur les icônes et les boutons, les icônes ont été mises à jour pour le mode sombre, et l'icône de rotation indique clairement si elle affecte le brut, l'outil, ou aucun des deux.


Déplacer composant

  • Un nouveau menu déroulant vous permet de parcourir et de sélectionner les composants identifiés. La sélection d'un composant l'ajoute instantanément à votre liste d'ID, séparés par des virgules.

  • Les unités sont maintenant mises à jour automatiquement en fonction de votre sélection :

    • Axe Linéaire : S'affiche en mm .

    • Axe Rotatif : S'affiche en degrés .

    • Visuel/Transparence : Aucune unité assignée.

Move component-20260112-054903.png


Montage Automatique en Fraisage

Un nouveau champ a été ajouté dans les paramètres de numérotation de machine pour vous permettre de démarrer la numérotation automatique des outils à partir d'une position spécifiée. Cela vous permet de réserver des positions libres dans le magasin.

HELP  - MTE - Choice of 1st Tool automounting position-20260224-105853.png


Gantt

En tournage et décolletage, les graphiques du diagramme de Gantt ont été renouvelés.

Il peut être déplacé et redimensionnable !


Features d'usinage

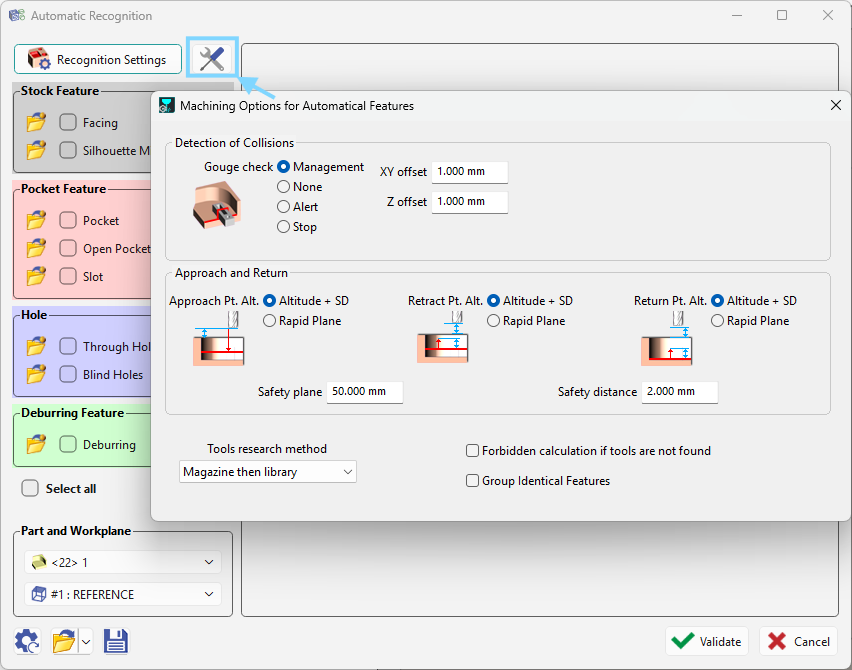

Options d'usinage

La commande Dialogue des Features inclut maintenant un nouveau dialogue dédié pour gérer les options d'usinage, offrant un contrôle plus direct sur la façon dont vous configurez et gérez les paramètres des features.


Fraisage 2 Axes & Forme


Gestion du Pas en Z

Accédez à tous les paramètres de passe d'usinage en un seul endroit avec le nouveau dialogue facile à utiliser

Machining Passes Strategy-20251126-044921.png


Passes d'usinage

Les utilisateurs peuvent maintenant définir indépendamment la Première Passe et la Dernière Passe profondeurs de pas en Z pour un meilleur contrôle. Cette mise à jour est disponible dans millyuGO , Poche Balayage , Poche, Poche+Contour, Reprise Poche.

  • Première Passe : Définissez la profondeur de coupe initiale pour réduire les chocs et prolonger la durée de vie de l'outil.

  • Dernière Passe : Définissez la profondeur de coupe de finition pour une précision et une qualité de surface maximales.

First and Last Pass-20251126-044855.png


Interpolation

Un nouveau paramètre de plongée a été introduit dans Interpolation , ajoutant une option de plongée excentrée similaire à celle utilisée dans le filetage. Ce paramètre est situé sous Mouvement dans la page Stratégie , où des valeurs peuvent être saisies pour ajuster la distance excentrée.

Milling plunge off center play.png


Chemin d'arêtes

Mode de sélection Chemin d'arêtes ajouté pour le cycle Standard.

Cela permet la sélection d'arêtes, en particulier pour les surfaces courbes non linéaires et complexes.

HELP - 2 Axis Milling - Edges Path Selection-20260112-064743.png


Trous pré-percés

Vous pouvez maintenant sélectionner directement des arêtes de solide lors de l'utilisation de la fonction poche avec des trous pré-percés.

pph solid play.png


Alésage

Nouveau paramètre de calcul de profondeur par extrémité d'outil ou par diamètre, car nous pouvons définir un chanfrein pour les outils d'alésage.


Chanfreinage

Cycle de chanfreinage a été amélioré pour offrir une plus grande flexibilité lors du positionnement de l'outil. Les arcs d'entrée et de sortie ne sont plus limités à un angle de 90 degrés.

lilo arc angle play.png

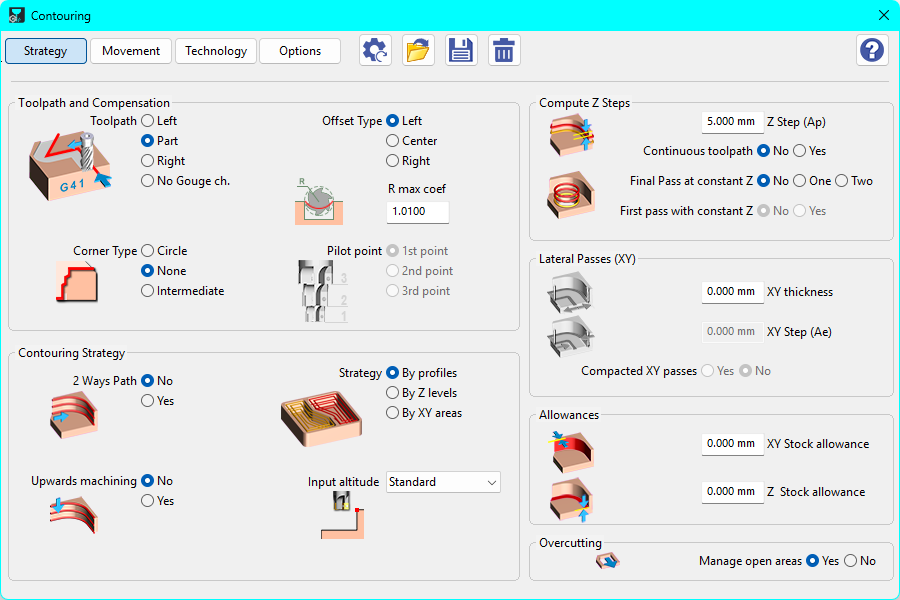

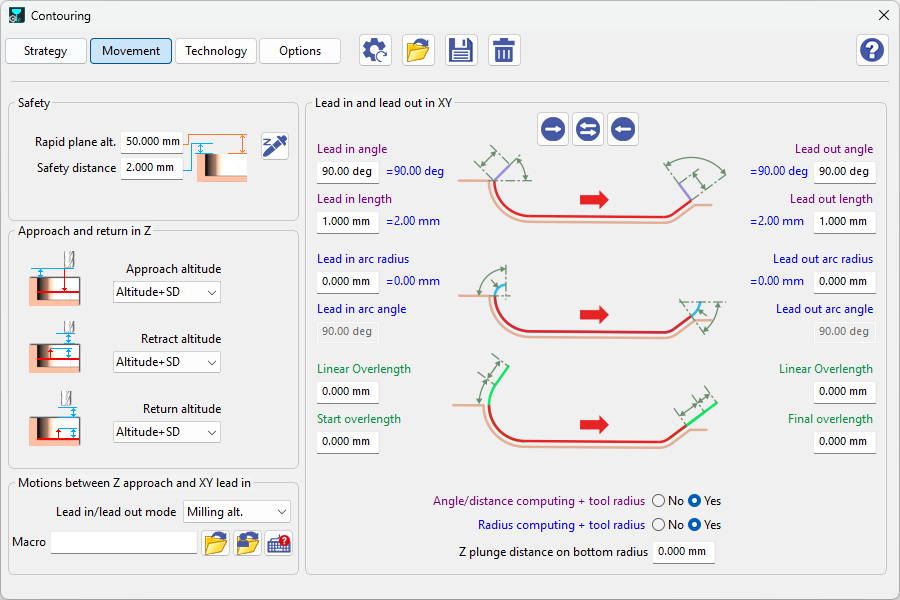

Contournage

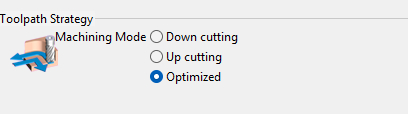

Nous avons mis à jour la page Mouvement avec une nouvelle visualisation pour les options d'Entrée et de Sortie , offrant un aperçu plus clair des transitions de votre parcours outil.

Screenshot 2026-02-27 104806-20260227-064807.png

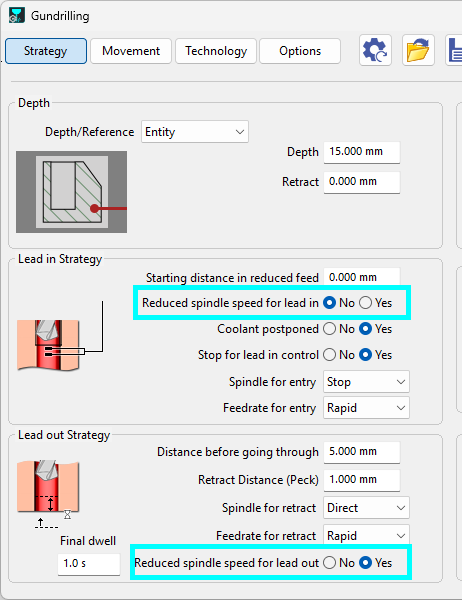

Perçage profond

Deux nouveaux paramètres pour le cycle de perçage profond qui permettent de réduire les vitesses de broche :

  • Vitesse de broche réduite pour l'entrée

  • Vitesse de broche réduite pour la sortie

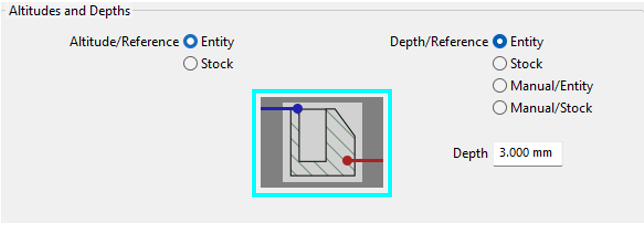

Trous

Nous avons mis à jour les pages Altitudes et Profondeurs dans les cycles de Trous avec de nouvelles icônes.



Fraisage 3 Axes


Finition 3 axes

La commande Pack de Fraisage 3 Axes comprend maintenant trois nouveaux cycles optionnels . Ces ajouts sont facilement identifiables par un badge "3X" sur leurs icônes.


3X Par niveau Z

Le nouveau cycle multi-threadé 3X Par niveau Z réduit considérablement le temps de calcul tout en offrant un usinage optimisé avec reprise intégrée.

3X Z Level_Play-20260218-101047.png


3X Crête Constante

Nouveau cycle de finition multi-threadé qui offre des temps de calcul incroyablement rapides et un usinage très efficace pour les surfaces équidistantes.

3X Constant Scallop_Play-20260218-121941.png


3X Par niveau Z avec Balayage

Le 3X Par niveau Z avec Balayage est une stratégie hybride qui combine les cycles Parallèle et Par niveau Z pour usiner à la fois les zones planes et les pentes en une seule opération.

3x Zlevel with facing_play-20260209-101018.png


Reprise de finition

Pour les cycles Auto Par niveau Z , Auto Pas constant , Pente Par niveau Z et Pente Pas constant , nous avons ajouté une option Parcours outil optimisé . Lorsqu'elle est activée, cette fonctionnalité réduit considérablement le temps d'air et les déplacements inutiles de l'outil.


3X Spirale

Calcul des parcours outils

Dans la page Options, nous avons ajouté la possibilité de « Décomposer les arcs des parcours outils ’.

Cela générera des segments G01 dans le fichier CN au lieu d'arcs G02/G03.


Expert 5 Axes


Opelist 5 axes

Les Opélists peuvent maintenant inclure des opérations 5 axes.

Create and standardize complex machining strategies by creating 5-axis expert Opelist.

5x opelist_play-20260205-065025.png


Sélection de Polyligne

Un nouveau mode Sélection de Polyligne introduit une manière plus intuitive de gérer la géométrie en fraisage multi-axes.

polyline selection multi axis play.png


Tournage


Tournage excentrique

Deux nouveaux cycles pour l'usinage de pièces excentriques : Ébauche excentrique et Finition excentrique.


Eccentric Cycle_play.png


Réglages du mandrin

Une nouvelle boîte de dialogue s'affiche lors de l'ajout d'un mandrin à une pièce.

Une nouvelle option Ajuster est également disponible via un clic droit sur le brut, ouvrant une boîte de dialogue dédiée. De plus, le mandrin et les mors peuvent maintenant être modifiés pendant leur utilisation.

Turning Chuck setiings play.png


Découper la pièce

La commande « Découper la pièce » est maintenant disponible dans le module Tour Horizontal.

Slice the part_play.png


Filetage

Filetage de profil

GO2cam 2026.2

Dans la stratégie, nous avons ajouté un nouveau choix pour le Point Pilote : Gauche, Centre ou Droite.

  • Le curseur outil change selon la sélection,

  • Les simulations de parcours outil, dynamique et MTE montrent les mouvements sur le point ITN.

  • Les points pilotes sont affichés sur l'insert de l'outil dans le menu Outillage MTE.

Pilot point_play-20260331-064850.png


Gorge en Zig Zag

Un nouveau paramètre de stratégie est maintenant disponible, appelé Distance de retrait en fin .

Il permet un retrait rapide à 45 degrés par rapport à la paroi du brut.

Une valeur doit être ajoutée par l'utilisateur. le parcours outil tracé suivra cette distance.

zigzag retract option play.png


Finition de gorge

GO2cam 2026.3

Nouveau paramètre Hauteur de lissage qui génère un parcours outil plus lisse en évitant les "sous-poches" et les parcours outils de type vague.


Taraudage

Le cycle de taraudage en tournage (menu Trou Axial) offre maintenant deux modes (" Simple , Ébavurage "), avec Ébavurage ajoutant les paramètres de profondeur de passe et de dernière passe, et les options de temporisation repositionnées dans la boîte de dialogue.

tapping correctly play.png


Décolletage


Découper la pièce

Nouvelle option dans « Découper la pièce » : vous pouvez maintenant appliquer la section à toutes les épaules.

Section on all shoulders_play.png


Érosion par fil


Points de filetage

La détection et la conversion automatisées de composants cylindriques solides en points de filetage sont possibles lors de l'importation via une boîte de dialogue dédiée.

Une plage de diamètres peut être définie pour l'algorithme de détection.

HELP  - Wire-Cut EDM - Solid Cylinders to Threading Points-20260211-072755.png


Stratégies

Analyse de couleur

  • Génération de profil basée sur la couleur : Les faces solides avec des couleurs assignées génèrent maintenant automatiquement des profils basés sur la reconnaissance des couleurs, avec le regroupement correspondant appliqué.

  • Stratégies d'usinage ciblées par couleur : Les stratégies peuvent maintenant être définies pour cibler des couleurs spécifiques, permettant différentes approches d'usinage pour des profils de typologie identique.

  • Configuration de la stratégie : Une nouvelle case à cocher Analyse de couleur a été ajoutée aux définitions de typologie, permettant une sélection précise de la couleur exacte à laquelle une stratégie doit s'appliquer.

HELP - Wire-Cut EDM - Color Analysis-20260216-111121.png

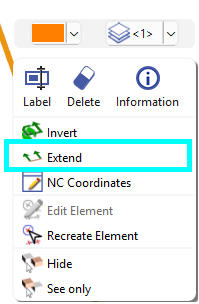

Prolonger profil

Nouvelle fonction « Prolonger profil » dans la sélection automatique de profil pour ajouter des rayons d'entrée, de sortie et de raccord personnalisés aux profils ouverts.

La fonction est également disponible dans le menu Conception lors de la sélection de profil, par clic droit.

Regardez une vidéo d'exemple dans les généralités d'usinage en cliquant ici pour aller à la catégorie.

Extedn Profile-20260227-063105.png

Optimisation

L'optimisation des groupes de profils a été améliorée. Les profils sont maintenant automatiquement organisés par proximité, en commençant par le profil le plus bas à gauche

HELP - Wire-Cut EDM - Profile Groups Optimization-20260212-111816.png


Optimisation

Les profils d'un groupe peuvent être réorganisés manuellement par glisser-déposer pour changer l'ordre de coupe.

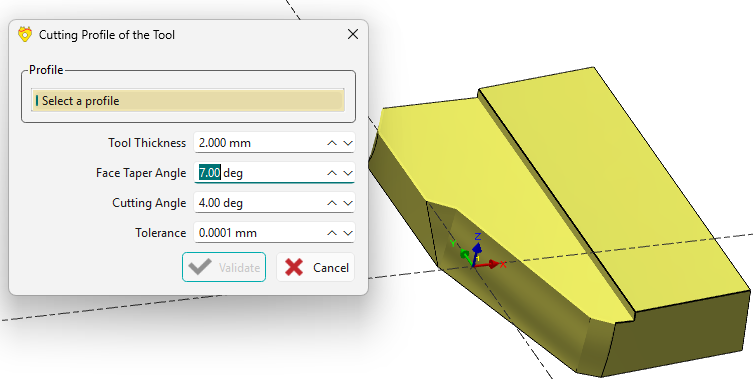

STTM

  • Les paramètres de profil de coupe de l'outil ont été organisés dans une boîte de dialogue

  • La boîte de dialogue de création de l'outil complet a été améliorée.

  • Le résultat est prévisualisé dynamiquement dès qu'un paramètre est modifié.

STTM -20260126-111106.png

4 axes sur Solide

Performances accrues en reconnaissance de faces pour 4 axes sur solide avec des améliorations de l'algorithme de reconnaissance pour mieux accepter les formes complexes.


Document d'atelier utilisateur


Document d'atelier utilisateur & Documents d'atelier standard

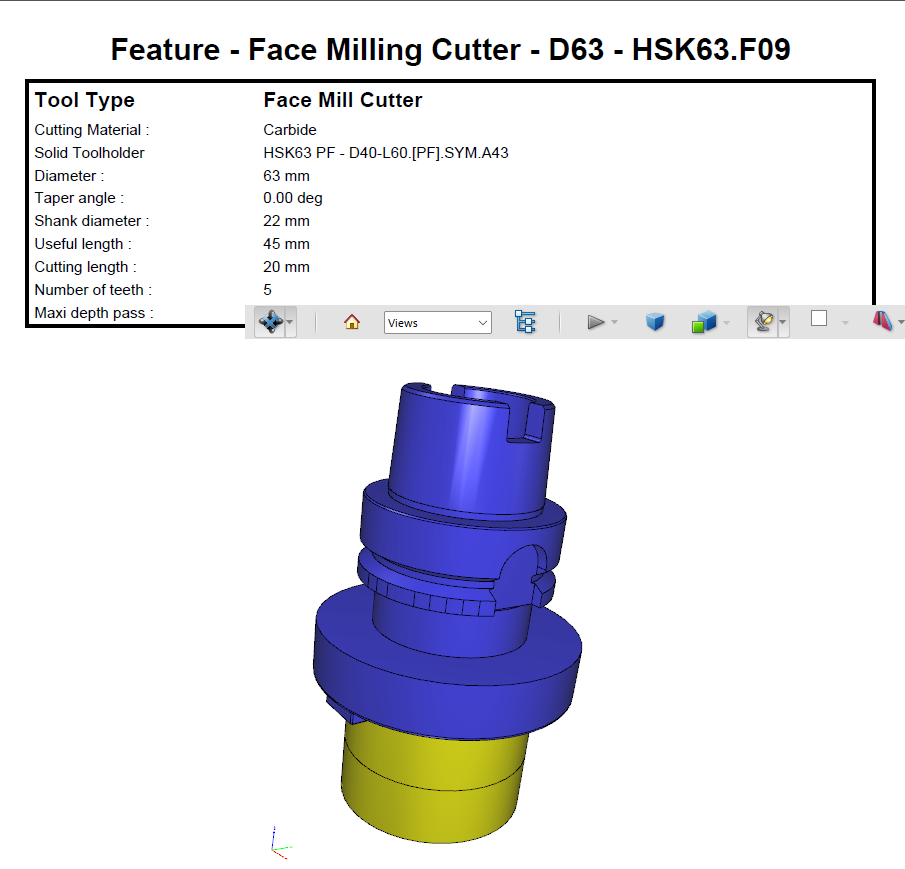

Les symboles 3D sont maintenant exportés vers les Documents d'atelier.

Par exemple, les porte-outils solides peuvent maintenant être vus dans les images affichées à la fois dans le Document d'atelier standard et le UWD.


GO2cam Mecanic


Points de filetage

La détection et la conversion automatisées de composants cylindriques solides en points de filetage sont possibles lors de l'importation via une boîte de dialogue dédiée.

Une plage de diamètres peut être définie pour l'algorithme de détection.

Cliquez ici pour voir une vidéo disponible dans la catégorie Érosion Fil pour un exemple.


Stratégies

Analyse de couleur

  • Génération de profil basée sur la couleur : Les faces solides avec des couleurs assignées génèrent maintenant automatiquement des profils basés sur la reconnaissance des couleurs, avec le regroupement correspondant appliqué.

  • Stratégies d'usinage ciblées par couleur : Les stratégies peuvent maintenant être définies pour cibler des couleurs spécifiques, permettant différentes approches d'usinage pour des profils de typologie identique.

  • Configuration de la stratégie : Une nouvelle case à cocher Analyse de couleur a été ajoutée aux définitions de typologie, permettant une sélection précise de la couleur exacte à laquelle une stratégie doit s'appliquer.

Cliquez ici pour voir une vidéo disponible dans la catégorie Érosion Fil pour un exemple.


Prolonger profil

Nouvelle fonction « Prolonger profil » dans la sélection automatique de profil pour ajouter des rayons d'entrée, de sortie et de raccord personnalisés aux profils ouverts.

La fonction est également disponible dans le menu Conception lors de la sélection de profil, par clic droit.

Regardez une vidéo d'exemple disponible dans la catégorie Généralités d'usinage en cliquant ici.

Extedn Profile-20260227-063105.png

Optimisation

L'optimisation des groupes de profils a été améliorée. Les profils sont maintenant automatiquement organisés par proximité, en commençant par le profil le plus bas à gauche

Cliquez ici pour voir une vidéo disponible dans la catégorie Érosion Fil pour un exemple.


Optimisation

Les profils d'un groupe peuvent être réorganisés manuellement par glisser-déposer pour changer l'ordre de coupe.

Cliquez ici pour voir une vidéo disponible dans la catégorie Érosion Fil pour un exemple.


Usinage Multi-pièces


JavaScript

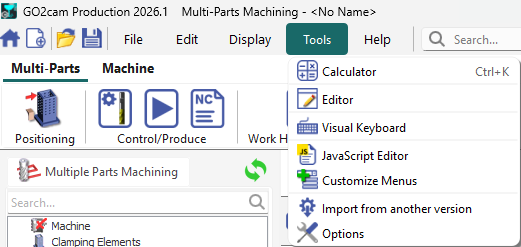

La commande module MPM supporte maintenant JavaScript. Cette fonctionnalité se trouve directement sous le menu Outils .

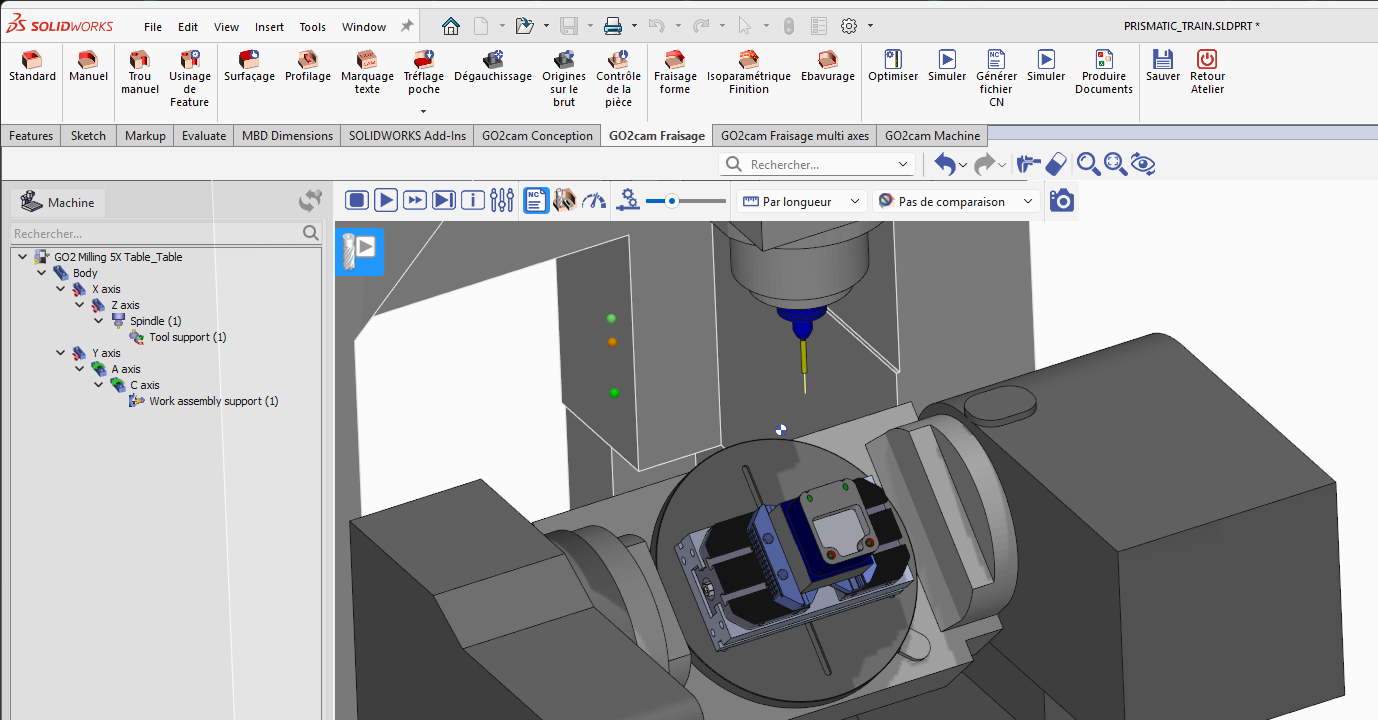

GO2cam for SolidWorks


Ruban

Navigation Modernisée : Le système de menu traditionnel a été remplacé par une interface Ruban , avec des icônes plus grandes.


GO2cam Designer


Mise en plan

L'accès à l'environnement de Mise en plan est maintenant disponible sur la Page d'accueil.

designer 2026-homepage.png

Macro JS Ellistat

Une Macro JS dédiée a été développée, qui permet une connexion directe entre GO2cam et la et Ellistat


. Cette intégration vous permet d'exporter vos données d'usinage, y compris les cycles, les outils et les modèles CAO, directement vers la plateforme 3D Ellistat pour une analyse et une inspection avancées.

NC Simul


. Cette intégration vous permet d'exporter vos données d'usinage, y compris les cycles, les outils et les modèles CAO, directement vers la plateforme 3D Ellistat pour une analyse et une inspection avancées.

Pour MPM, l'exportation multiple vers NC Simul est maintenant possible.
