Présentation

GO2cam est ouvert à un large éventail de logiciels CAO pour une compatibilité maximale avec les logiciels CAO.

On peut distinguer 2 types de fichiers issus de la CAO :

  • Fichiers avec standard formats ( S dans le tableau ci dessous) : ce sont des formats d'échange de données intermédiaires. Les plus connus sont DXF pour la 2D et STEP pour la 3D,

  • Fichiers avec ‘natifs’ formats des principaux logiciels CAO ( N dans le tableau) : cela signifie que nous lisons directement le fichier sauvegardé sous le format propre au logiciel CAO.

La liste des interfaces solides disponibles et la version mise à jour de chaque interface est accessible dans le menu ‘ Aide ’, puis A propos, et enfin le bouton ‘Interfaces ’.

La liste des interfaces 2D est également disponible dans cette boîte de dialogue.

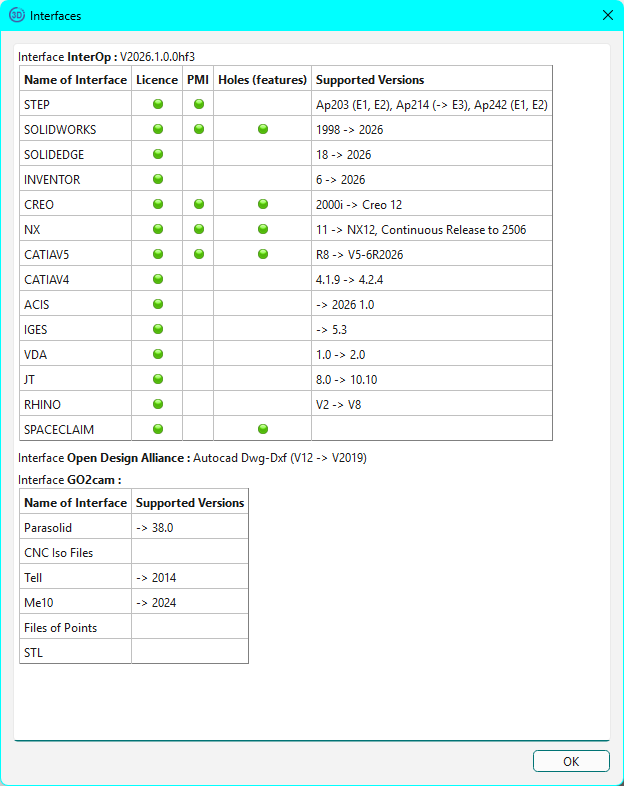

La boîte de dialogue de la liste des interfaces 3D, accessible par le menu Aide puis A propos, a été réorganisée sous forme de tableau pour une meilleure visualisation.

La boîte de dialogue montre également les features disponibles pour chaque interface (PMI, Trou). Une bulle verte ou rouge indique si la feature est activée ou non.


Cas particulier : Lecture des features de trous

Certaines des interfaces natives incluent les features de trous définies dans les logiciels CAO :

  • CatiaV5

  • Creo

  • NX

  • SolidWorks

  • SpaceClaim

Pour que cela soit possible dans SolidWorks, il faut d'abord configurer les Paramètres Delmia. Dans SolidWorks, aller dans Outils>Options>Rechercher>Delmia. Puis dans la page ‘Assistant de perçage/Toolbox’, activer l'option ‘ Inclure les données pour les applications DELMIA ’.

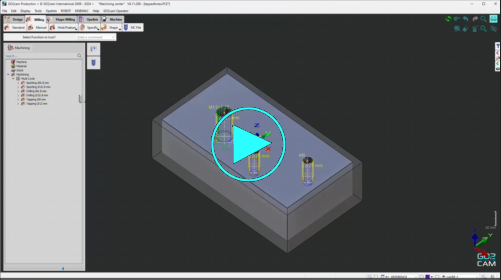

▶️ Watch how holes features are read and machined from a Solid Works native file.

import holes.png

Tableau des interfaces CAO

Informations dans le tableau :

  • Some interfaces are optional and pointed out in couleur verte ,

  • nous donnons l'extension du format de fichier, le type d'interface (Native ou Standard) et la version.

  • nous précisons le type d'élément lu dans le fichier CAO,

  • Les PMI peuvent être importés, pour plus de détails : PMI .


Certaines versions d'interfaces CAO ont été mises à jour dans la version 2026 :

  • Solidworks 2026

  • SolidEdge 2026

  • Inventor 2026

  • Acis 2026

  • CATIAV5 2026

  • 3D Experience 2026

  • JT 10.10

  • NX 2506

Aussi, nouvelle capacité de lecture du format SpaceClaim *.scdocx (seul le corps solide est reconnu et importé).

Interface

Format

Type

2D

Solide

Surface

Maillage

PMI

Versions

Commentaires

Acis

SAT

SAB

N

check.png check.png check.png

Jusqu'à 2026 1.0

Autocad

DWG

DXF

N

S

check.png check.png

(Acis)

check.png check.png check.png

V12 à V2019

Le traducteur d'échange le plus populaire.

Capacité de lire les modèles solides de Mechanical Desktop en fichier format dwg. Nécessite l'interface ACIS !

Autodesk Inventor

IPT

IAM

N

N

check.png check.png check.png


(STEP)

6 à 2026 (Pièce)

6 à 2026 (Assemblage)

  • Capacité de lire les assemblages (fichier format IAM).

  • Les PMI peuvent être lus s'ils sont exportés en fichier format STEP Ap242.

Catia V4

MODEL
EXP

N
N

check.png check.png check.png

4.1.9 à 4.2.4

Catia V5

CATPART

CATProduct

N

N

check.png check.png check.png


R8 à V5-6R2026

  • Lecture des assemblages (CATProduct).

  • Lecture des Features de trous.

Creo / Pro-Engineer

PRT

ASM

N

N

check.png check.png check.png


ProE 2000i à Creo 12

Lecture des Features de trous.

HPGL

HPG

N


Hewlett Packard Graphic Language.

Import de Feature de trou

FTE

N


SolidWorks 2019 (32&64)

Inventor 2012 (32&64)

Lecture des attributs des trous de SolidWorks et Inventor. Lien fait avec un plug-in. installé dans le logiciel CAO.

Depuis GO2cam V6.11, le plugin n'est plus disponible. Les features de trous peuvent être lues directement depuis le fichier CAO natif (voir liste dans tableau ci-dessus). Mais GO2cam est toujours capable de lire les anciens fichiers FTE. pour assurer la compatibilité.

Iges

IGES
IGS

S
S



Jusqu'à la version 5.3

JT

JT

S

check.png check.png check.png check.png check.png

8 à 10.10

Lecture des solides (3D) et maillage (3D)

ME10

MI

N


Jusqu'à 2024

Les plans et détails sont gérés.

Programme NC

ISO

S


Les parcours outils sont récupérés en géométrie.

NX

PRT

N

check.png check.png check.png


11 à NX12, Continu Release à 2506

Lecture des Features de trous.

Parasolid

X_T

X_B

N

N

check.png check.png check.png check.png check.png

Jusqu'à la version 38.0

Moteur solide développé par Siemens PLM Inc. Modeleur solide de SolidEdge et SolidWorks notamment.

Rhino

3DM

N


V2 à V8

Solid Edge

PAR

PSM

N

N

check.png check.png check.png


(STEP)

V18 à 2026

  • PSM: Product Structure Manager.

  • Les PMI peuvent être lus s'ils sont exportés en fichier format STEP Ap242.

SolidWorks

SLDASM

SLDPRT

N

N

check.png check.png check.png check.png check.png

1998 à 2026

  • Lecture de l'assemblage Solid Works (SLDASM).

  • Lecture des Features de trous.

SpaceClaim

SCDOC

SCDOCX

N

N

check.png check.png

Doit être acheté en combinaison avec l'interface ACIS. Lecture des Features de trous.

En format *.scdocx, seul le corps solide est reconnu et importé.

Step

STP
STEP

S
S

check.png check.png check.png check.png

(AP 242)


  • STEP AP203 (E1, E2), STEP AP214 (jusqu'à E3) et STEP AP242 (E1, E2) sont supportés.

  • Les PMI ne peuvent être lus qu'avec le format AP242.

Stéréolithographie

STL

N


Import de maillage (polyèdre) uniquement.

Tell 2D

TEL

N


Jusqu'à la version 2014

Points, lignes et cercles sont récupérés.

VDA

VDA

S



1.0 à 2.0

VDA : Verband Der Automobilindustrie.
Format standard allemand.
