Introduction

Le PMI est très important notamment en inspection numérique. Il est défini comme toute donnée non géométrique incluse dans un fichier CAO 3D. Le PMI inclut normalement des données telles que les profils de surface et les tolérances. Un avantage peut être qu'au lieu de s'appuyer sur des dessins 2D pour transmettre des données d'ingénierie, il peut être intégré dans le fichier CAO d'origine. Le PMI est un module optionnel.


Les performances d'importation PMI ont été améliorées. Lecture et ouverture plus rapides des fichiers.

Manipulation plus fluide de la pièce avec PMI, notamment en rotation.

Formats CAO avec PMI

Voici la liste des formats CAO qui incluent les PMI :

  • *.CATPART (CatiaV5)

  • *.PRT (NX)

  • *.PRT (Creo)

  • *.SLDPRT (SolidWorks)

  • *.JT

  • *.STEP (AP242 uniquement)

Inventor et SolidEdge peuvent aussi gérer les PMI, mais GO2cam ne peut pas les lire dans les formats de fichiers natifs ; vous devez exporter en STEP AP242 pour les lire.

Processus dans GO2cam

Import

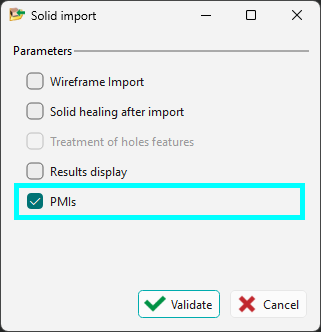

Pour lire les features PMI dans GO2cam, la case à cocher pour les PMI doit être activée dans la boîte de dialogue d'importation.

PMI Import-20260306-053212.png

Les actions suivantes peuvent être réalisées avec les features PMI des solides importés (tous formats) :

  • Création automatique de plans d'usinage dédiés au PMI.

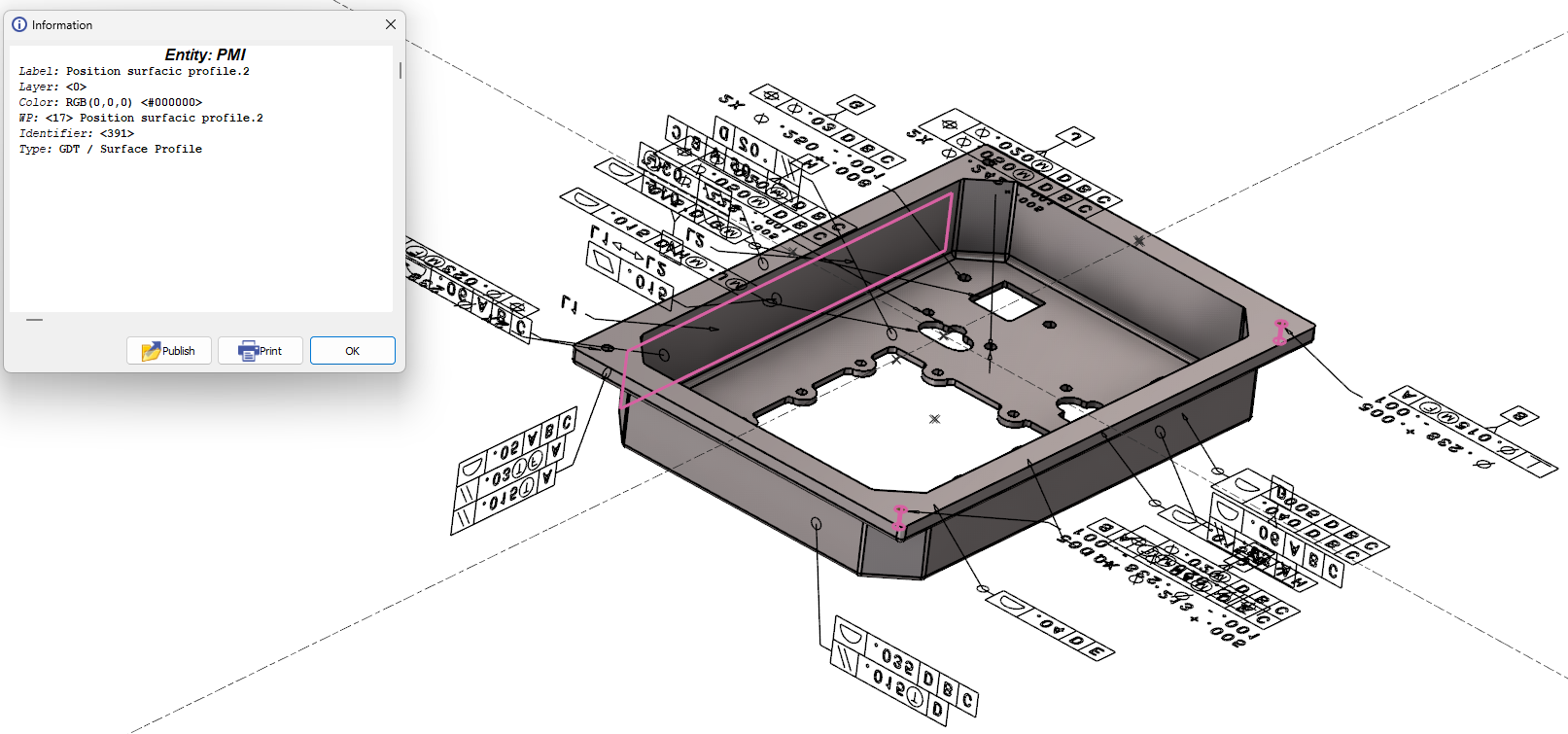

  • Clic droit sur une cote pour obtenir des informations comme montré.

    • La face sélectionnée est mise en évidence

    • Autre faces de référence sont également affichées.

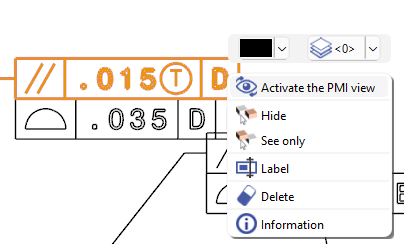

Une nouvelle option PMI est également disponible par un clic droit sur une annotation : Activer la vue PMI . Ceci réoriente la vue du modèle tel que l'annotation sélectionnée soit normale à l'écran.


Analyse PMI et Options

En mesure, l'option Analyse PMI peut montrer les faces concernées pour chaque dimension sélectionnée.

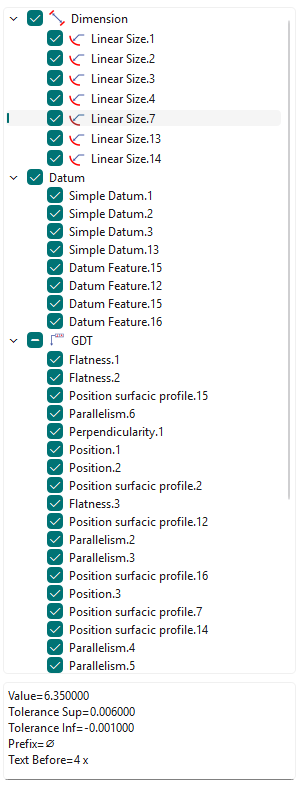

Un nouvel arbre pour l'analyse PMI est accessible via la Mesure fonction.

Les PMI dans l'arbre sont regroupés par type (Dimension, Datum, GDT,...).

Des informations sémantiques sont également disponibles en bas de l'arbre pour un PMI sélectionné.

Regardez une vidéo ci-dessous montrant l'option Activer la vue PMI et le nouvel arbre.

PMI option play.png 		image-20260306-063843.png

Vous pouvez effectuer la mesure entre deux faces solides pour modifier la valeur. Ceci ne fonctionne que pour les annotations de distances et de diamètres.

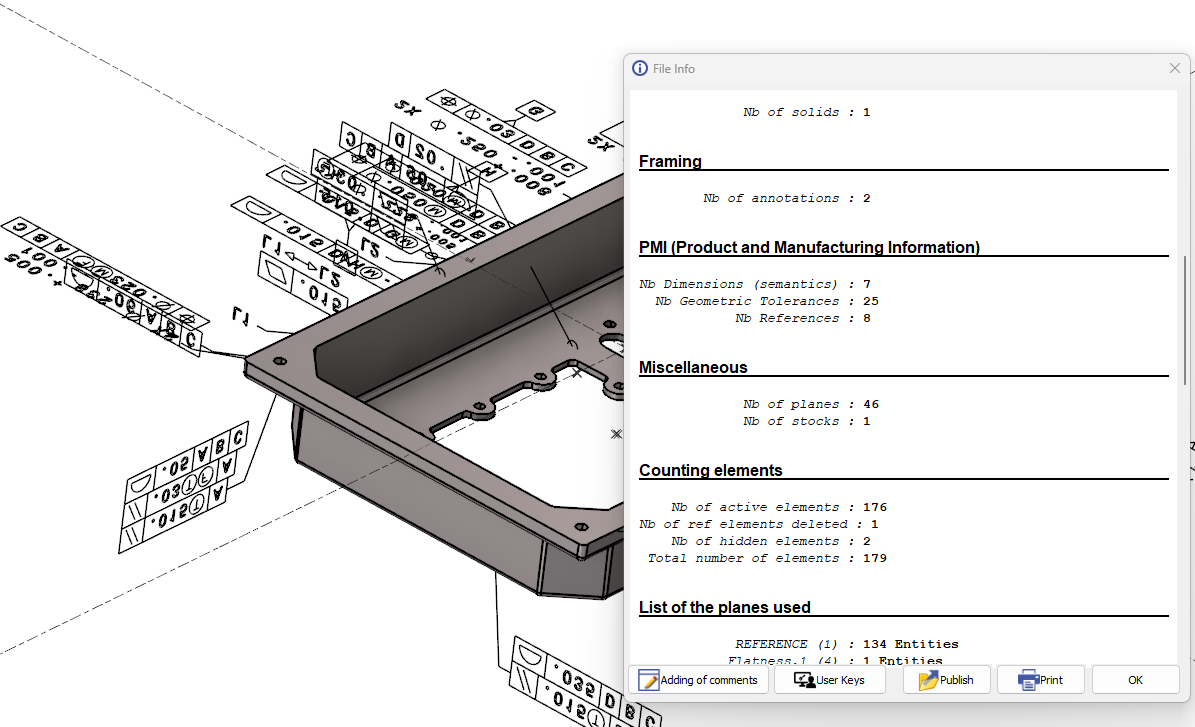

Types de PMI disponibles dans 'Info Fichier'

Le détail du nombre de PMI par type est donné :

Nb Dimensions (sémantique)
Nb Dimensions (graphique)
Nb Tolérances géométriques
Nb Références

L'édition de dimension ne fonctionne qu'avec les Dimensions (sémantique)


Note: PMI can also be managed in the Control command: cliquez ici for more info.
