Présentation
dataGO est une interface directe avec plusieurs systèmes de CAO, qui permet principalement l'associativité avec les fichiers CAO. dataGO est un module optionnel.
Ce module remplace l'import des fichiers au format FTE . Le plugin pour exporter des fichiers FTE depuis le logiciel de CAO n'est plus fourni. Mais la compatibilité est assurée : vous pouvez toujours importer des fichiers *.FTE dans GO2cam V6.11.
Liste des CAO
5 systèmes de CAO ont un lien direct avec GO2cam grâce à dataGO :
-
CatiaV5
-
Creo
-
NX
-
SolidWorks
-
SpaceClaim
Associativité
Avec dataGO, le lien est toujours conservé entre le modèle CAO et GO2cam.
Lorsqu'une modification est effectuée sur le modèle CAO, même après que l'usinage soit programmé dans GO2cam, la pièce peut être mise à jour dans le logiciel de FAO.
Pour cela, allez dans le menu
Edition
, puis choisissez
Mise à jour pièce
et
sélectionnez
la pièce. Il vous est demandé si vous souhaitez mettre à jour la pièce avec les modifications ou non. Si la position ou la taille du trou est modifiée, vous pouvez mettre à jour l'usinage.
|
Mise à jour pièce |
|

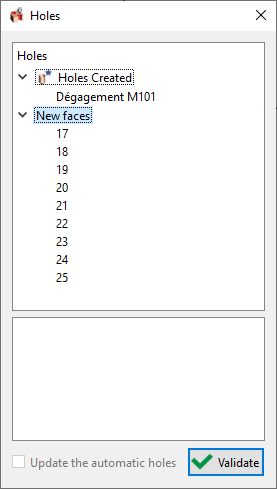

Si vous cliquez dans la boîte de dialogue, vous pouvez voir les trous et faces correspondants mis en évidence à l'écran. La boîte de dialogue donne les informations suivantes :
Vous pouvez lancer le calcul des trous automatiques s'ils ont déjà été calculés. Sinon, l'option est grisée.
|
|
|

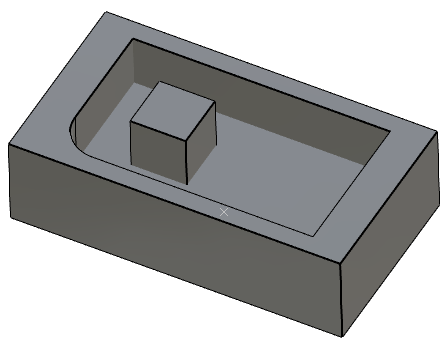

Ici, nous importons le fichier d'origine.
|
Nous lançons la ‘Mise à jour pièce’ : la boîte de dialogue nous donne la liste des changements
|

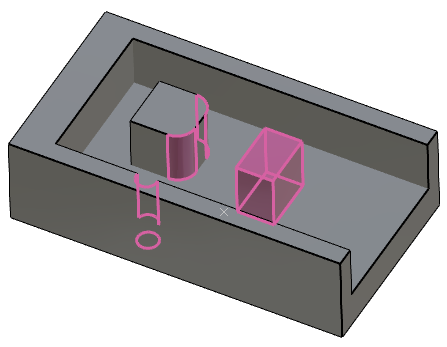

Lorsque vous cliquez sur une ligne dans la boîte de dialogue, les modifications sont mises en évidence à l'écran.
|
|
|
|
