Informations sur toutes les autres faces du solide analysé, comme les faces coniques et les contredépouilles.

Zoom sélection : lorsqu'une entité (trou, face etc.) est sélectionnée dans la liste, si vous ne parvenez pas à la localiser sur le solide, cliquez sur ce bouton pour zoomer dessus.

Information : cliquez sur cette icône, puis sur une entité du solide pour obtenir des informations la concernant ; vous obtiendrez ses coordonnées et valeurs et pourrez la localiser dans la liste des entités où elle sera soulignée.

Plan de travail : pour savoir dans quel plan de travail l'analyse est effectuée.

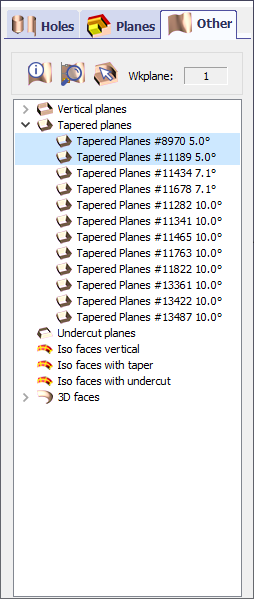

Le but de ce tableau est de vous donner des informations sur toutes les faces qui ne sont pas considérées comme des trous, cylindres et plans.

Il y a 5 types de faces :

1. Plans verticaux

2. Plans coniques : l'angle de conicité est donné.

3. Plans de contredépouille : ces faces coniques ne sont pas accessibles dans le plan courant.

4. Faces ISO verticales : faces courbes ; usinables avec des cycles de fraisage 2 axes.

5. Faces 3D : ces faces ne peuvent pas être usinées avec des cycles de fraisage 2 axes.

Lorsque vous cliquez sur les lignes du tableau, les plans sont surlignés sur le solide.

En utilisant les touches Ctrl et Maj (comme dans tout arbre sous Windows), vous pouvez sélectionner plusieurs plans simultanément.

Fonctions supplémentaires : accessibles par un clic droit sur une ligne :

• Zoom sur le plan sélectionné.

• Création des arêtes du plan sélectionné.

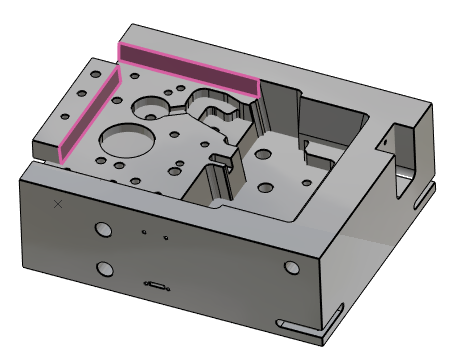

Les 2 faces sélectionnées sont coniques à 5° ; visuellement, il est possible de distinguer les conicites sur le modèle . Mais la conicité pourrait être de 0.1° ; dans ce cas, l'analyse serait nécessaire pour obtenir l'information. Analyse solide : Plans
