Présentation

Informations et dispositifs concernant les plans du solide analysé. Les plans analysés sont affichés dans un tableau.

Zoom sélection : lorsqu'un élément (trou, face etc.) est sélectionné dans la liste, si vous ne parvenez pas à le localiser sur le solide, cliquez sur ce bouton pour zoomer dessus.

Information : cliquez sur cette icône, puis sur un élément quelconque du solide pour obtenir des informations sur celui-ci ; vous obtenez ses coordonnées et valeurs et vous pouvez le localiser dans la liste des éléments où il est souligné.

Plan de travail : pour savoir dans quel plan de travail l'analyse est effectuée.

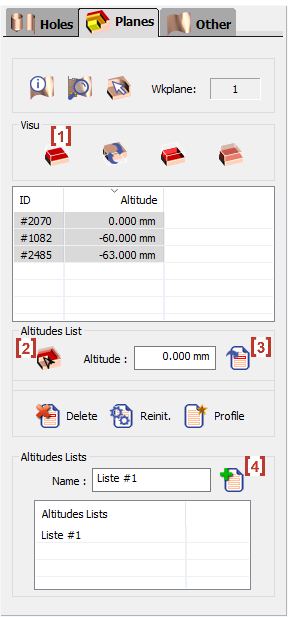

Tableau des plans:

A numéro de référence leur est attribué et la hauteur Z correspondante est affichée.

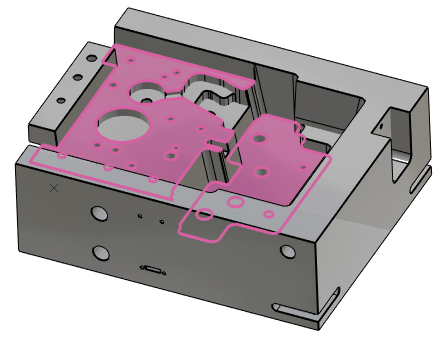

Lorsque vous cliquez sur les lignes du tableau, les plans sont mis en évidence sur le solide.

En utilisant les touches Ctrl et Maj (comme dans tout arbre sous windows), vous pouvez sélectionner plusieurs plans simultanément.

Fonctions supplémentaires : accessibles par un clic droit sur une ligne clic droit sur une ligne :

  • Zoom sur le plan sélectionné.

  • Création des arêtes du plan sélectionné.

Opérations sur les plans:

Profil : vous pouvez afficher un profil 2D pour limiter la liste aux plans inclus dans le profil.

Suppression : vous pouvez supprimer un plan de la liste (utile pour créer des listes d'altitudes, lire le chapitre correspondant).

Réinitialisation : après suppression ou ajout de plans, vous pouvez réinitialiser la liste.

Adding planes: vous vous pouvez ajouter un plan dans la liste de 2 manières différentes :

  • Cliquez sur [2] puis affichez une arête ou une intersection sur le solide, le plan Z correspondant est ajouté dans la liste.

  • Vous pouvez aussi taper directement une valeur dans le champ 'Altitude' puis cliquer sur [3] pour ajouter cette altitude dans la liste.

Visualisation: cliquez sur [1] pour lancer la visualisation en coupe.

Ces fonctions sont expliquées dans le chapitre 'Visu Coupe en Dynamique'.

Listes d'altitudes:

Note : Une liste nommée 'Liste #1' est créée par défaut, avec tous les plans créés par l'analyse.

Ce dispositif est très utile pour l'usinage de forme : vous avez la possibilité de forcer l'outil à passer à toute altitude Z que vous désirez.

  1. Supprimez les plans inutiles dans la liste afin de ne voir que les plans que vous désirez. Comme expliqué ci-dessus, vous pouvez aussi ajouter des plans manuellement.

  2. Tapez ensuite un nom dans le champ 'Nom' et appuyez sur la touche Entrée.

  3. Then click on [4] to save the list and add it on the table.

Vous pouvez créer autant de listes que nécessaire sur votre pièce.

Ces listes sont utilisées lors de la définition du paramètre Liste d'altitudes dans la page Stratégie des cycles d'usinage de forme. Pour en savoir plus sur le paramètre, cliquez sur ce lien.

Regardez cette vidéo montrant l'utilisation des listes d'altitudes.

List of Altitudes-20241018-113417.png

Usinage:

Dans la page stratégie des cycles Automatiques, vous pouvez trouver un paramètre nommé 'Liste d'altitudes' où vous pouvez choisir la liste dont vous avez besoin, ou aucune liste si non nécessaire.

Quelle que soit la valeur du pas Z, l'outil aura des passes effectuées sur les altitudes définies dans la liste choisie.
