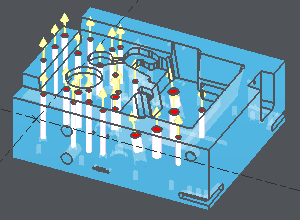

Informations et dispositifs concernant les trous du solide analysé. Les trous analysés sont affichés dans un tableau et sont triés en 2 types, trous et autres éléments (cylindres, cônes, tores).

Zoom sélection : lorsqu'un élément (trou, face etc.) est sélectionné dans la liste, si vous ne parvenez pas à le localiser sur le solide, cliquez sur ce bouton pour zoomer dessus.

Information : cliquez sur cette icône, puis sur un élément quelconque du solide pour obtenir des informations sur celui ci ; vous obtenez ses coordonnées et valeurs et vous pouvez le localiser dans la liste des éléments où il est souligné.

Plan de travail : pour savoir dans quel plan de travail l'analyse est effectuée.

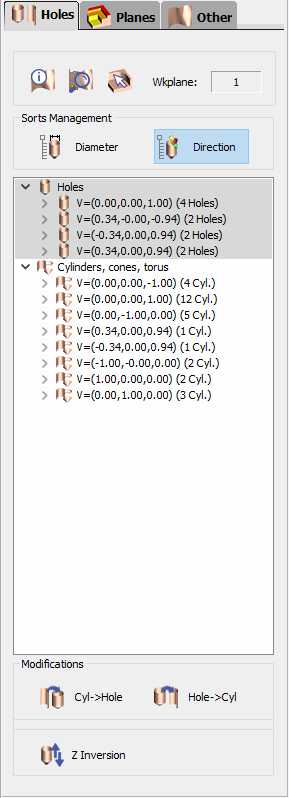

Tableau des trous :

Les trous sont les éléments qui sont censés être usinés (perçage etc.)

Les autres éléments (cylindres, cônes, tores) ne sont pas censés être usinés avec des opérations point à point.

Gestion des tris :

Des informations sont données sur chaque élément et vous pouvez les trier :

par Diamètre , par Direction , ou combiner les tris.

Dans notre exemple , le tri est effectué par direction .

Chaque ligne vous donne les coordonnées du vecteur direction du trou, la ligne surlignée montre 2 trous qui sont proches d'être verticaux, mais qui ne le sont pas ! Cette information est importante et très difficile à obtenir sans l'analyse.

Modifications :

Vous avez la possibilité de modifier certaines données fournies par l'analyse :

• Changer un cylindre en trou

• Changer la direction Z d'un trou. C'est ce qui est fait pour les 2 trous sélectionnés de notre exemple.

• Changer un trou en cylindre.

Opérations sur les trous :

Pour préparer les trous à l'usinage, certaines fonctions sont disponibles avec un clic droit sur le(s) trou(s) sélectionné(s) :

Pour obturer le trou : création d'une face solide sur le trou, pour éviter que tout outil n'ébauche le trou en fraisage forme.

Pour obturer les 2 côtés du trou

Suppression de la face d'obturation

Déplacement de la face d'obturation , utile dans certains cas spéciaux : le déplacement n'est qu'une translation en Z, cliquez sur la face à déplacer, puis cliquez sur le nouveau Z directement sur une arête du solide.

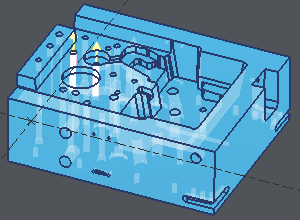

Dans l'exemple suivant, nous avons sélectionné dans la liste les trous qui pouvaient être ébauchés par un usinage effectué dans le plan de référence.

Puis un clic droit et choisi ' Pour obturer', tous les trous sont maintenant recouverts par des faces solides.

Nous avons choisi la couleur rouge pour distinguer ces faces de la couleur du solide.
