Cycles : Tous les cycles Ebauche/Reprise, Finition par niveau Z, Finition spirale, Reprise finition auto par niveau Z, Finition verticale par niveau Z, millyuGO
|
Choisir dans une liste ou aucune des altitudes Z définies lors de l'analyse du solide. Ceci force l'outil à avoir des passes effectuées aux altitudes de la liste, quelle que soit la valeur du pas en Z. |
|---|
|

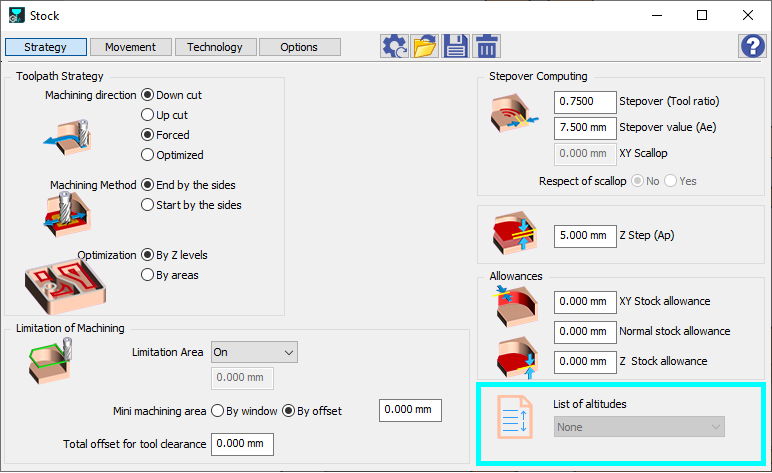

Emplacement :La Liste des altitudes est un paramètre disponible dans la fenêtre Stratégie de la plupart des cycles d'ébauche 3 axes et de certains autres cycles de fraisage forme. Elle est désactivée/réglée sur Aucun par défaut et si des listes sont définies, elles peuvent être accessibles via un menu déroulant. |
|
|---|---|

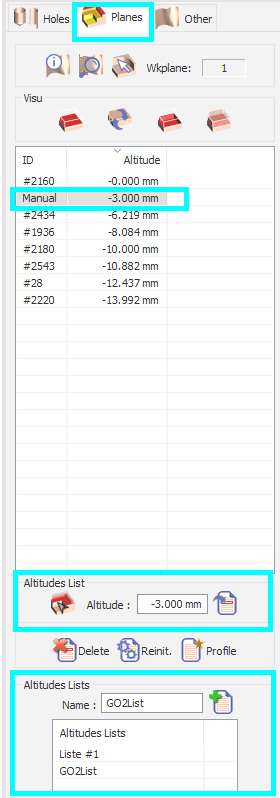

Comment utiliser :Pour créer une liste, effectuez une Analyse du Solide depuis l'onglet Conception et sélectionnez l'onglet Plans. La liste initiale des altitudes est lue automatiquement sur le solide pour ses surfaces planes. Pour ajouter manuellement une altitude à la liste, entrez la valeur dans le champ Altitude ou nous pouvons également sélectionner la valeur sur le solide et la valider avec l'icône à droite. Les nouvelles valeurs d'altitude sont ajoutées dans le bon ordre avec leur ID respectif étiqueté Manuel. Supprimez les valeurs de la liste ou réinitialisez la liste par défaut si nécessaire. Pour enregistrer une nouvelle liste, entrez le nom de la liste dans le champ Nom et enregistrez-la avec l'icône à sa droite. Cette nouvelle liste nommée devrait apparaître dans les Listes d'altitudes en bas. Les listes créées peuvent être accessibles depuis la fenêtre de stratégie. Lors de l'application de la liste d'altitudes, la valeur du pas en Z définie pour le trajet d'outil de programmation n'est plus prioritaire et l'outil est forcé de passer par les valeurs d'altitude définies dans la liste. |
|
|
|
|
