Cycles : Fonderie, Brut, Reprise ébauche, Reprise ébauche, PAM
Définition
Ce paramètre permet de décaler l'outil à chaque étape d'usinage. Le but est d'éviter que le flanc de l'outil soit en contact avec les parois de la pièce.
Réglages
-
Cette option est disponible pour les parois verticales
-
un profil de limitation doit être défini.
-
Il n'y a pas de valeur de décalage ou d'angle fixe : nous définissons une valeur de décalage maxi qui est appliquée au fond de la forme usinée . Toutes les étapes sont calculées en fonction de cette valeur finale.
-
Dans la page Stratégie du cycle, la Zone de limitation doit être réglée sur ‘Intérieur’.
|

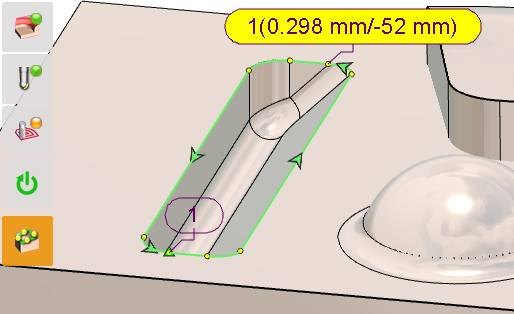

Exemple d'une poche avec une paroi verticale et une pente. Un profil de limitation est défini.
|

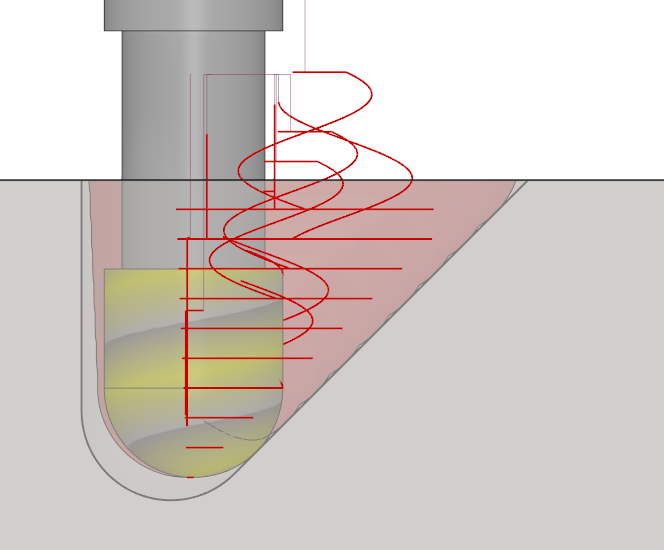

De côté, on peut remarquer qu'une surépaisseur est laissée sur la paroi verticale. Un petit retrait est défini à chaque pas Z, chaque retrait est un peu plus grand que le précédent.
|
