Cycles : PAM , Ebauche/Reprise (forme) , Contour Finition (forme) , Brut (Ebauche reprise)
Définition
GO2cam recherche la matière restante en appliquant le parcours outil, en comparant le polyèdre couvrant le solide usiné et le polyèdre calculé à partir des opérations d'usinage précédentes (mode Cycle).
Pour simplifier le calcul de brut, la comparaison peut être faite selon le brut ‘gris’ visible à l'écran. Dans ce cas, nous ne prenons en compte que les opérations d'usinage pour lesquelles le calcul de brut est réglé sur ON (mode Last).
La dernière option 'Finition' n'est pas incluse dans le cycle Contour Finition (forme)
Plusieurs modes pour calculer le brut
|
Auto |
Mélange des 2 méthodes ‘ Dernier ’ et ' Cycle ': le brut gris est pris pour le calcul sauf pour les opérations où le calcul de brut est OFF. Dans ce cas, le polyèdre est pris. |
|
Dernier |
Comparaison avec le dernier brut évolutif calculé. |
|
Cycle |
Comparaison avec l'enveloppe exacte (polyèdre) des cycles d'usinage précédents. Cette méthode est plus précise, mais aussi beaucoup plus longue que la méthode ‘Dernier’. |
|
Finition |
Mode combiné avec Diamètre de référence et Rayon de référence. Cette option permet de créer de la fausse matière dans les coins selon l'outil de référence. Elle générera parfois des parcours outils en l'air, mais qui peuvent éviter certaines collisions. Le temps d'usinage sera augmenté mais le temps de calcul diminué. Un Diamètre et un Rayon outil de référence doivent être saisis. A utiliser dans le cas de matière difficile par exemple. |
Ci-dessous un exemple de Calcul de brut dans l'opération Ebauche/Reprise.
|

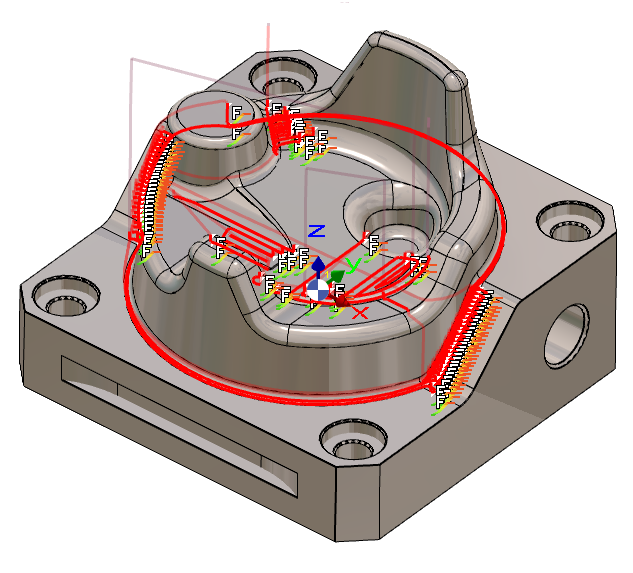

Auto Mode : la reprise est programmée sur la pièce. |

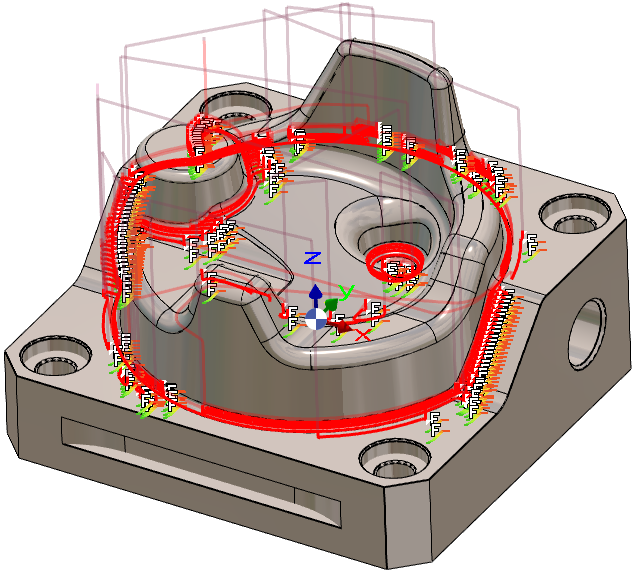

Finition avec Diamètre de référence=10mm et rayon=5mm. Il y a plus de parcours outils générés, notamment sur les congés, pour une meilleure qualité de finition. |
|
|
