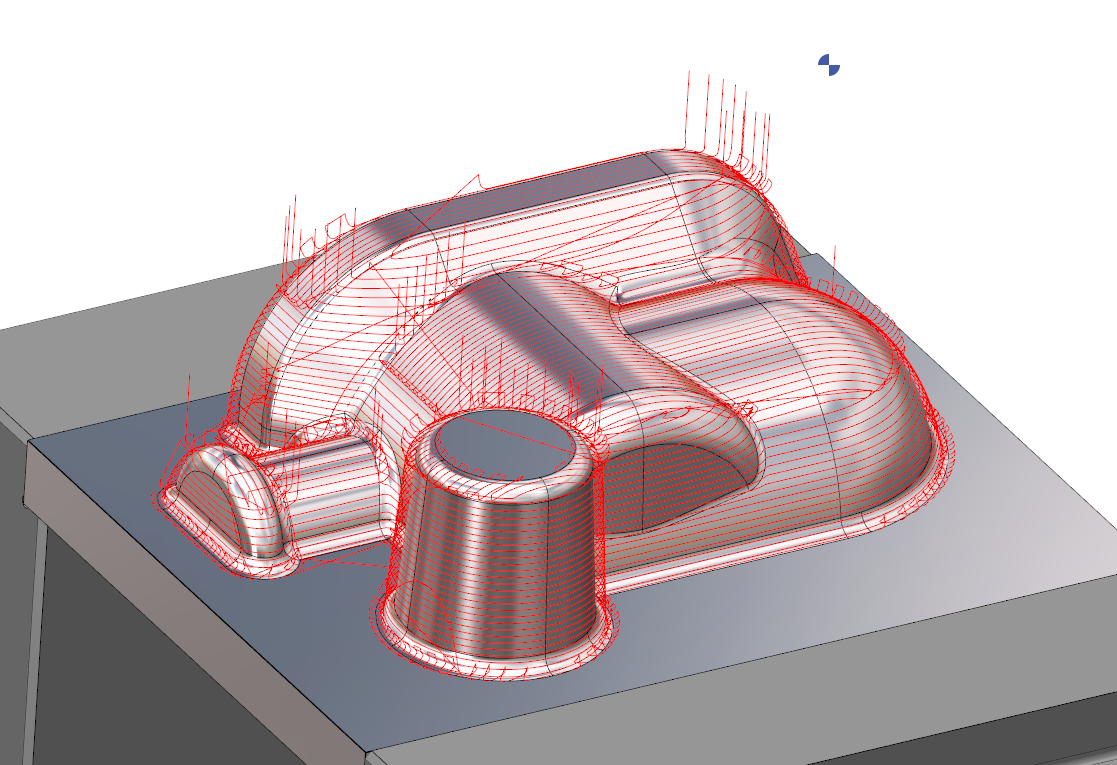

Le 3 axes par niveau avec balayage cycle est un nouvel ajout à la finition 3 axes. C'est une stratégie hybride qui unifie deux cycles distincts plan parallèle et par niveau en une seule opération transparente. Comme les autres cycles de cette suite, il est multi-thread, ce qui permet un calcul efficace sur tous les threads CPU pour des temps de calcul nettement plus rapides.

Ces nouveaux cycles identifiables par le badge bleu 3x font partie d'un pack optionnel pour le fraisage 3 axes.

Points Clés

Calcul plus rapide : La nature multi-thread du cycle permet un traitement rapide de géométries complexes.
Usinage optimisé : Le cycle est conçu pour minimiser le temps machine en incluant les calculs de reprise et en optimisant les mouvements d'outil.
Polyvalence : Il permet l'usinage des surfaces inclinées et des faces planes au sein du même cycle.

Paramètres de Stratégie

Zone de dialogue	Paramètres
Stratégie de parcours outil	Sens d'usinage	Usinage en remontant
	Usinage des contredépouilles	Arrondi d'arête
	Optimisation	Rayons sur contour
Reprise par balayage	Angle automatique	Angle mini reprise
	Angle	Recouvrement de zone
	Reprise face plane
Limitation de l'usinage	Zone de limitation
Calcul des pas en Z	Première passe (ApF)	Passe en Z (Ap)
Calcul des pas en Z	Dernière passe(ApL)	Hauteur crête
Surépaisseurs	Surépaisseur XY	Surépaisseur Z
Surépaisseurs	Surépaisseur normale
Altitudes	Liste des altitudes

Paramètres de mouvement

Zone de dialogue	Paramètres
Sécurité	Alt. plan garde.	Distance sécurité
Sécurité	Sécurité sur Outil	Contrôle outil
Approche et retour en Z	Transition entre niveaux	Liaison entre passes
Type d'engagement dans la matière	Recouvrement de passe	Engagement et dégagement
	Distance d'entrée	Distance de sortie
	Rayon d'attaque	Rayon de sortie
	Angle rayon d'attaque	Angle rayon de sortie

Paramètres de technologie

Zone de dialogue	Paramètres
Conditions de coupe	Qualité	Vitesse de coupe
	Avance par dent	Sens rotation
	Vitesse rotation	Avance
	Numéro de gamme	Avance plongée
	Arrosage spécifique	Numéro d'arrosage
Numérotation des outils	Numéro d'outil	Numéro spécifique
Numérotation des outils	Numéro correcteur longueur	N° correcteur diamètre
Champs utilisateurs	Commentaire	Moyen de contrôle
Champs utilisateurs	Set de fraisage

Paramètres d'options

Zone de dialogue	Paramètres
Comportement sur les brides et composants	Gestion des collisions	Offset XY
Comportement sur les brides et composants	Zone de sécurité	Offset Z
Calcul des courbes	Tolérance courbe	Découpe courbe
