Introduction

L'arrosage dans les processus d'usinage est un fluide spécialisé utilisé pour refroidir et lubrifier les outils de coupe et les pièces pendant diverses opérations d'usinage. Ses fonctions clés comprennent la dissipation de la chaleur pour éviter la surchauffe, la lubrification pour réduire la friction et l'usure de l'outil, l'aide à l'évacuation des copeaux, la prévention de la corrosion, l'amélioration de l'état de surface et la réduction des vibrations induites par la friction.

Différents types d'arrosages sont choisis en fonction des exigences du matériau et du processus, et ils sont délivrés à la zone d'usinage par diverses méthodes pour optimiser leur efficacité à améliorer l'efficacité, la qualité et la sécurité de l'usinage.

Définir l'arrosage

Il y a trois façons de définir les numéros d'arrosage dans GO2cam :

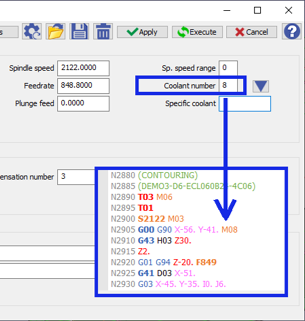

  1. Soit directement dans chaque opération, dans la page technologie

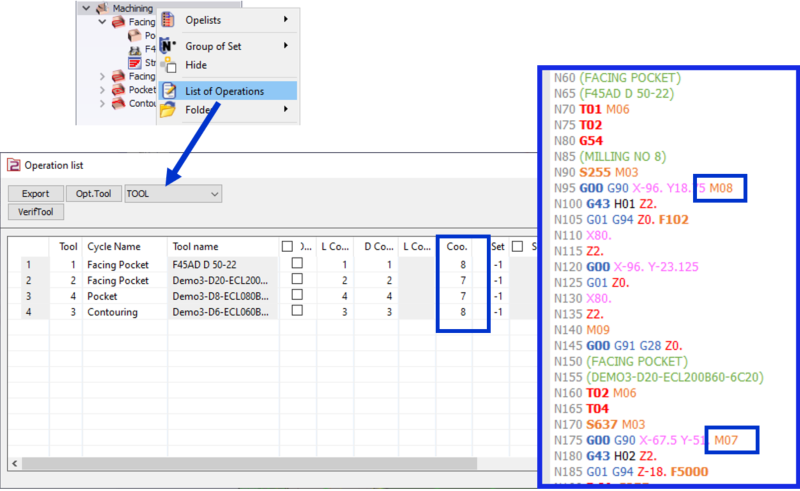

  1. Soit dans la Gamme opératoire

Dans la gamme appelée Outil, vous pouvez trouver une colonne nommée ' Arro .' pour Arrosage. Vous pouvez y entrer les numéros facilement pour chaque opération.


Une nouvelle fonctionnalité en V6.11 : copie multiple de numéro d'arrosage, par un clic droit dans la cellule.

  • dans tous les cycles utilisant le même outil

  • dans tous les cycles sélectionnés ; les opérations sont d'abord sélectionnées avec la touche Ctrl ou Shift

Coolant multiple.png

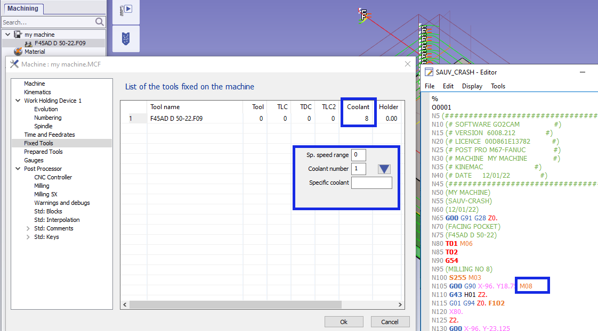

  1. Vous pouvez aussi définir le numéro d'arrosage directement dans la Outil , lorsque l'outil est défini comme fixe dans la machine.

Mais pour être pris en compte, la page techno de chaque opération doit être réglée sur 1.

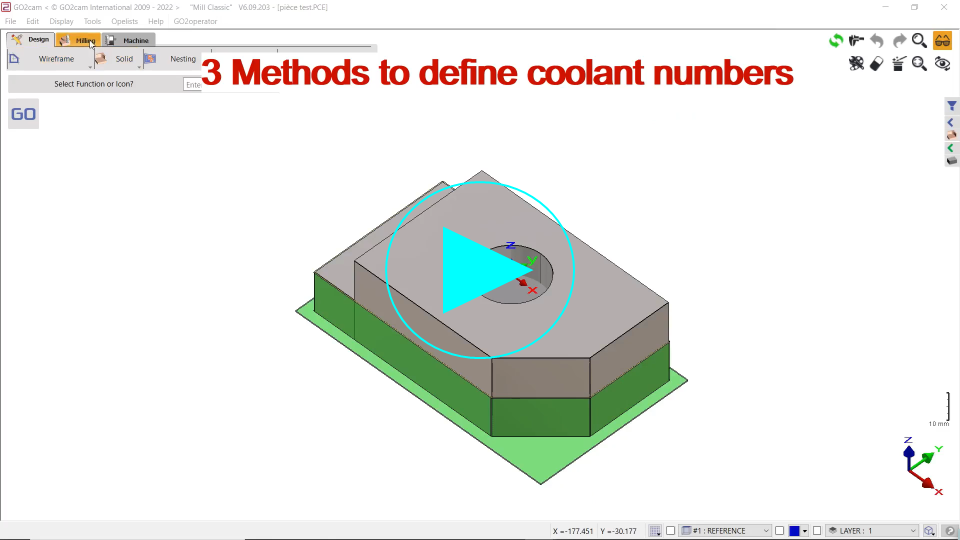

▶️ Vous pouvez regarder une vidéo montrant ces 3 méthodes :


Numéros d'arrosage prédéfinis

Vous pouvez définir votre prédéfinis personnalisés liste de numéros d'arrosage .

  • Créer un fichier machine (ex : ma_machine.MCF )

  • Assurez-vous que les opérations avec des outils fixes ont le arrosage défini à 1

  • Puis, entrez un numéro d'arrosage dans l'outil fixe (ou entrez un commentaire, ou définissez un nom d'origine)

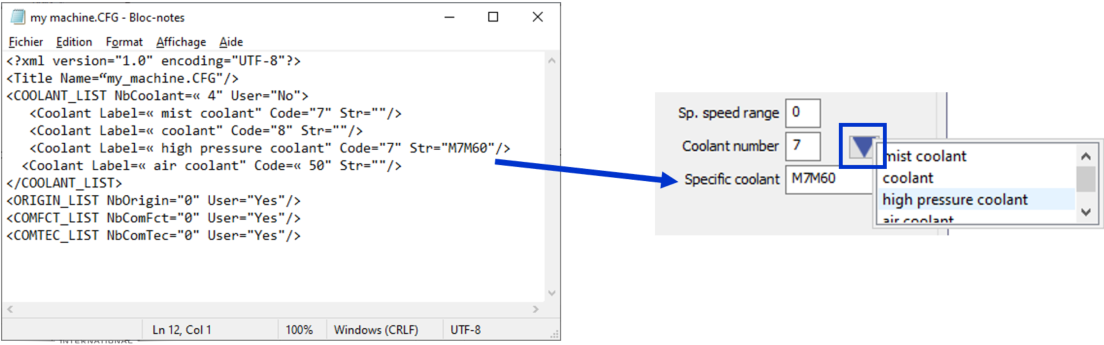

Automatiquement, dans le dossier 'mac', un fichier ma_machine.cfg est créé. Il permet de configurer les commentaires machine, les origines et les arrosages.

→ Une fois le fichier cfg créé, une liste prédéfinie est accessible dans la page Technologie.
