Identifier les cycles d'usinage qui utilisent des axes sécants. Bloquer des axes spécifiques (broche ou tourelle) dans une position désirée, forçant le programme à utiliser l'axe restant.

En programmation CN, particulièrement lors de l'utilisation de machines dotées de plus de cinq axes contrôlables, il est souvent nécessaire de fixer certains axes en place pour simplifier le contrôle des mouvements, réduire la complexité de programmation ou résoudre des conflits entre fonctions d'axes qui se chevauchent. GO2cam fournit des outils intégrés pour facilement bloquer des axes machine spécifiques —rotatifs ou de translation— afin que seuls les degrés de liberté nécessaires soient utilisés pendant les opérations d'usinage.

Le blocage des axes inutilisés ou redondants est essentiel pour assurer une orientation stable de l'outil, éviter les mouvements ambigus et obtenir des résultats constants dans les configurations multi-axes.

Machines multi-axes et axes concurrents

Les machines CN modernes peuvent inclure des axes supplémentaires au-delà de la configuration traditionnelle à 5 axes. Ceux-ci peuvent être :

• Axes de translation tels que U, V ou W,

• Axes rotatifs sur la broche et la tourelle,

• Ou toute combinaison résultant en groupes d'axes redondants ou sécants .

Dans de tels cas, plusieurs axes pourraient être capables d'atteindre le même résultat. Pour assurer un mouvement d'outil contrôlé et prévisible, un des axes qui se chevauchent doit être bloqué , tandis que l'autre est utilisé par le programme.

GO2cam effectue une analyse cinématique complète de la configuration de la machine — y compris la structure de la machine, la cinématique de la tête et le montage (fixation) — pour identifier tous les axes programmables. Il présente ensuite un tableau des axes éligibles au blocage.

Fonctions Techno :

• Lors de la création d'un cycle techno, vous avez accès au numéro de canal pour certaines fonctions, vous permettant d'entrer une valeur comprise entre 0 (tous les canaux) et le nombre maximum de canaux.

• Dans la fenêtre de blocage d'axe, vous pouvez également maintenant assigner un canal secondaire aux cycles techno, permettant ainsi d'assigner la techno à deux canaux différents.

Comment bloquer les axes :

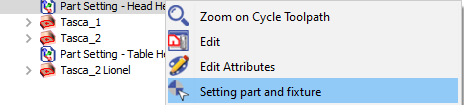

1. Ouvrez la "Réglage montage et pièce" fonction (soit via le réglage pièce soit en faisant un clic droit sur le Réglage pièce et en sélectionnant Réglage montage et pièce ).

2. Accédez au Table de blocage d'axes qui affiche tous les axes définis dans la cinématique de la machine.

3. Identifiez et sélectionnez les axes à bloquer en les cochant dans la liste.

4. Entrez la position bloquée désirée pour chaque axe :

   • Angulaire (par exemple, A0°, C180°) pour les axes rotatifs.

   • Linéaire (par exemple, U = 50 mm) pour les axes de translation.

5. Enregistrez la configuration et poursuivez la programmation de vos opérations. GO2cam calculera désormais les parcours outils en utilisant uniquement les axes restants débloqués.

Gestion des axes redondants ou concurrents

Certaines machines ont des groupes d'axes concurrents , ce qui signifie que plusieurs axes peuvent influencer la même orientation d'outil. Par exemple, la tourelle et la broche peuvent toutes deux fournir une rotation autour d'un axe commun. Dans ces cas :

• Un axe (par exemple, la tourelle) doit être bloqué dans une position fixe.

• L'autre axe (par exemple, la broche) est utilisé dynamiquement par le programme FAO.

Cela évite la duplication des commandes de mouvement et assure un déplacement d'outil fluide et sans collision.

Utilisez le blocage d'axe dans GO2cam quand :

• La machine possède plus de 5 axes programmables .

• Vous souhaitez éliminer le mouvement sur des axes inutilisés ou redondants .

• Vous utilisez des montages complexes où la pièce doit rester dans une orientation fixe.

• Vous programmez des opérations qui dépendent d'une référence de rotation ou linéaire constante .

• Vous souhaitez simplifier le comportement cinématique pour une opération donnée en supprimant des degrés de liberté supplémentaires.
