Introduction


Ce menu est utilisé pour configurer l'environnement machine afin de permettre la simulation d'usinage.
Pour les opérations d'usinage, l'utilisateur devra d'abord définir les outils et les fixations.

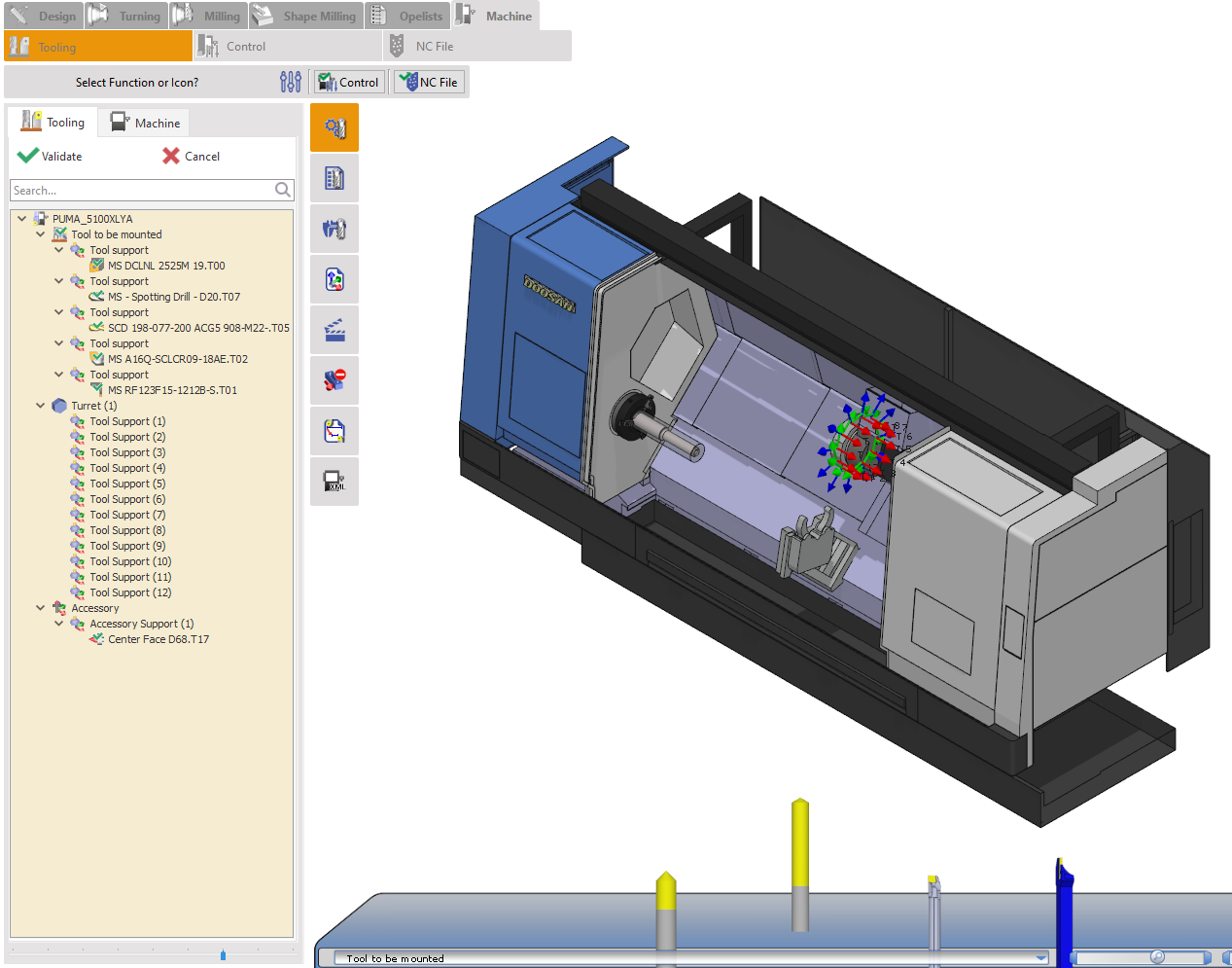

Lorsque l'utilisateur clique sur le menu Outillage, il est invité à configurer l'outil.

L'arbre d'outils affiche tous les outils requis pour le processus d'usinage.

Sous « Outil à monter », vous trouverez les outils qui ne sont actuellement pas montés.

Sous « Magasin Broche/Tourelle », vous verrez le magasin d'outils de la machine, qui liste les outils déjà montés.

Pour monter un outil, faites-le glisser depuis son support d'outil vers la poche appropriée dans le magasin. Insérez un porte-outil pour chacun des outils s'ils n'ont pas encore été définis.

L'onglet Machine affiche la configuration de la machine.

La poche sélectionnée doit correspondre à la poche réelle sur la machine physique pour garantir que le numéro d'outil corresponde à celui utilisé dans le programme CN.


Interface utilisateur et manipulations d'outillage

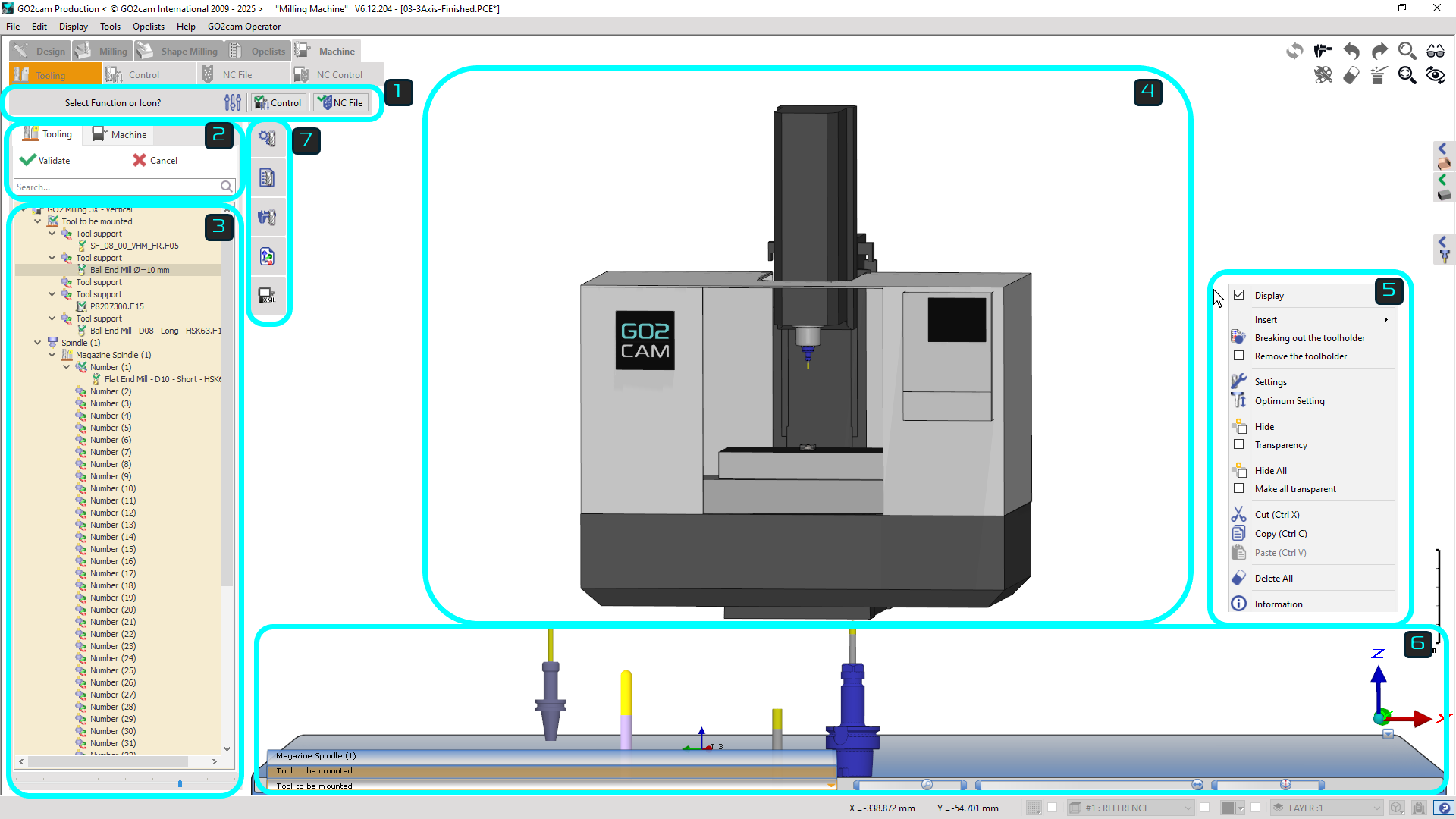

Tooling User Interface-20250521-070328.png

Ruban : Fournit les paramètres pour l'affichage graphique, la détection de collision, la validation et le déplacement vers le menu de contrôle, ainsi que la validation et l'appel du post-processeur.


Onglet Arbre d'outillage : Deux onglets sont présents ; l'onglet principal Outillage pour tous les réglages de l'outil sur la machine et l'onglet Machine pour les fonctions d'affichage des composants de la machine.


Arbre d'outillage : L'arbre liste tous les axes de montage d'outils sur la machine. Il est divisé en la liste des outils à monter et les rateliers/tourelles/broches sur lesquels les outils peuvent être montés.


Fenêtre graphique : Le modèle 3D de la machine et de ses composants ainsi que les axes de montage d'outils avec lesquels il est possible d'interagir et de monter manuellement des outils et des porte-outils. Cela permet une compréhension visuelle des réglages.


Menus contextuels : Divers menus contextuels sont disponibles avec différentes fonctions pour chaque section, telles que l'arbre, l'outil/porte-outil, la fenêtre machine, etc.


Râtelier d'outils : Les modèles 3D de la liste des outils à monter ou déjà montés sont présentés sur le râtelier en bas. L'utilisateur peut y faire glisser les outils pour les monter sur la machine, ajouter des porte-outils, etc.


Commandes de la barre d'outils : Ce menu fournit des paramètres avancés pour l'outillage et le processus d'usinage.

Regardez une vidéo décrivant l'interface et ses fonctions.

HELP  - MTE Tooling - User Interface-20250530-120131.png

Manipulation générale

L'environnement d'outillage comprend des fonctionnalités utiles, mais la manipulation de modèles 3D complexes (comme les tourelles multi-axes) peut être difficile. Les utilisateurs doivent utiliser des filtres et des contrôles de souris pour améliorer le positionnement du modèle et éviter les obstructions visuelles.

HELP  - MTE Tooling - General Manipulations-20250530-120159.png

Manipulation du râtelier d'outils

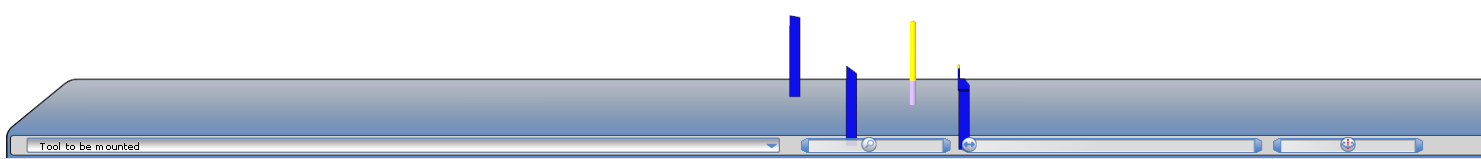

Le râtelier d'outils est un chariot d'outils interactif 3D utilisé pour la préparation avant usinage. Il permet le zoom, la rotation et le filtrage pour inspecter les outils et n'afficher que ceux chargés dans le magasin de la machine. Une fois les outils montés, le râtelier peut être minimisé car son utilisation principale est terminée.

Manipulation of Tool rack-20250530-070018.png

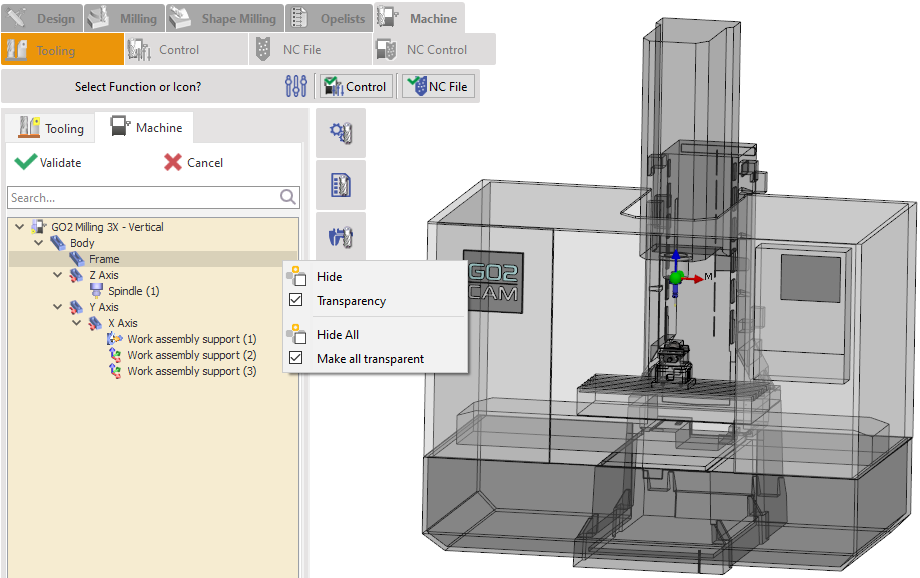

Onglet Arbre machine

Dans l'environnement MTE, l'onglet Arbre machine permet aux utilisateurs de masquer, d'afficher ou de rendre transparents les composants 3D de la machine, contrairement à l'onglet Arbre d'outillage, qui est limité aux outils et porte-outils. Il liste tous les composants de la machine pour un accès facile et permet le mouvement contraint des pièces pour une manipulation 3D précise.

Machine tab.png

Méthodes de montage d'outils

Il existe plusieurs façons de monter manuellement un outil en MTE :

  1. Utilisation du Glisser-Déposer dans l'Arbre d'outillage

Dans le menu outillage, vous trouverez une section intitulée « Outil à monter » . Chaque support d'outil dans cette section contient un outil qui doit être monté. Pour monter manuellement un outil, il suffit de le faire glisser et déposer depuis la section Outil à monter vers un support d'outil disponible sur votre tourelle ou votre broche.

Exemple :

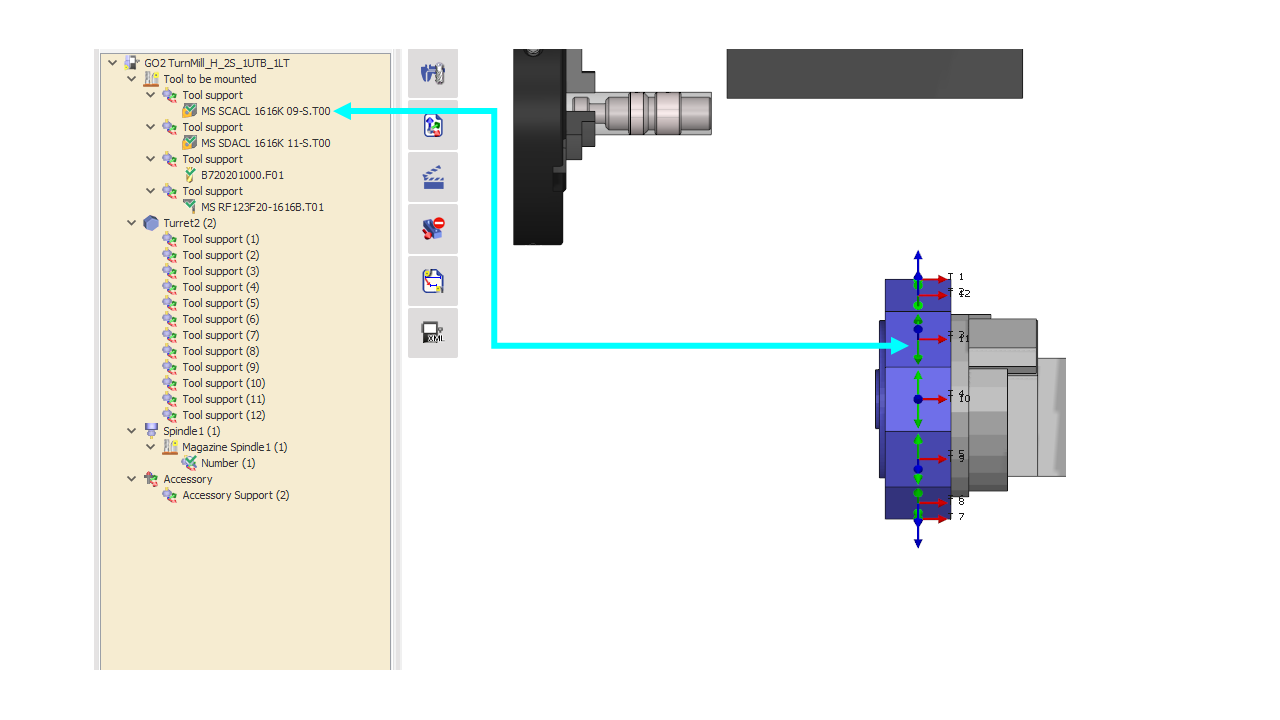

Dans les images fournies, l'outil « MS RF 123F20-16168.T01 » est glissé et déposé sur Tourelle 2, Support d'outil (1) .

  1. Image 1 montre la position initiale de l'outil dans la section « Outil à monter » .

  2. Image 2 affiche l'outil après qu'il ait été placé sur le support d'outil de la tourelle.

Image 1
Image 2
  1. Glisser-Déposer d'un outil 3D du Râtelier vers la Tourelle/Broche

Dans l'interface d'outillage MTE, vous trouverez un râtelier en bas ( montré dans Image 3 ) contenant les outils prêts à être montés. Pour monter manuellement un outil, faites simplement glisser et déposez le modèle 3D sur le support d'outil de tourelle ou de broche désiré, chacun étant étiqueté avec un système d'axes numéroté pour une identification facile.

Image 3
  1. Glisser-Déposer de l'Arbre d'outillage vers la Tourelle/Broche.

Dans la section « Outil à monter » ( montré dans l'Image 1 ), vous pouvez monter des outils en les faisant glisser directement vers votre tourelle ou votre broche. Le processus de montage est simple :

  1. Sélectionnez l'outil dans l'arbre d'outils

  2. Faites-le glisser en maintenant le bouton gauche de la souris enfoncé

  3. Relâchez le bouton et cliquez sur votre support d'outil désiré sur la tourelle ou la broche


Ici, vous pouvez regarder une vidéo démontrant les différentes méthodes de montage manuel d'outils sur une machine MTE.

mnaual tool mounting.png

Menus contextuels

Ci-dessous, trouvez les paramètres que vous obtenez des menus contextuels de chaque section différente :

Menu contextuel Machine


Nouveau

Cette option supprime tous les outils actuellement montés sur la broche ou la tourelle, vous permettant de recommencer avec une nouvelle configuration d'outils.


Ouvrir

Ouvrir un fichier FMO existant


Enregistrer sous…

Enregistre toute la configuration d'outils sur la machine sous forme de fichier FMO


Dispositif de bridage


Les dispositifs de bridage/WAG peuvent être rapidement accédés et configurés en cliquant avec le bouton droit sur la machine dans l'arbre ou la fenêtre 3D.

  • Cette commande est disponible en tant qu'option de menu contextuel lorsqu'aucun réglage de pièce n'a été programmé.

  • Dans l'onglet Machine, les paramètres du composant ajouté peuvent être accédés par un clic droit dans l'arbre ou la fenêtre 3D.

HELP - MTE - Choice of Workholding Devices-20251111-124045.png


Affecter les outils machine

Remplace automatiquement les outils définis dans les cycles par des outils compatibles déjà montés sur la machine (sous forme de fichier FMO). Cliquez sur le lien pour plus de détails.


Liste d'outils

Ouvrir la liste d'outils


Supprimer tous les porte-outils

Supprime tous les porte-outils solides sur la machine


Tout supprimer

Supprime tous les outils et porte-outils montés sur la machine

Menu contextuel Outil à monter

Affichage

Pour masquer/afficher le râtelier d'outils


Entraxe

Pour ajuster l'espacement entre les outils sur le râtelier d'outils.

Menu contextuel Support d'outil

Insérer

Permet d'ajouter un porte-outil solide ou standard


Masquer

Masque/Affiche l'outil et le porte-outil attachés au support d'outil sélectionné dans l'environnement 3D

Transparence

Rend le composant sélectionné transparent dans l'environnement 3D


Tout masquer

Masque le groupe de composants sélectionné dans l'environnement 3D

Tout rendre transparent

Rend le groupe de composants sélectionné dans l'environnement 3D transparent

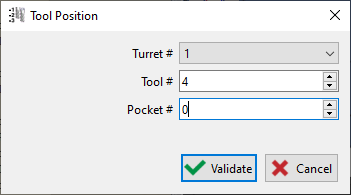

Changer de position

Permet de déplacer les composants du support d'outil actuel vers une autre position de montage d'outil dans la machine. Cela peut être vers une autre tourelle ou un autre râtelier, une autre position de support d'outil sur la tourelle, ou même une autre position de poche dans le même support d'outil si disponible.



Couper

Supprime les composants du support d'outil sélectionné (maintenus dans le presse-papiers) qui peuvent être collés à un autre support d'outil.


Copier

Crée un duplicata de l'outil sélectionné dans le presse-papiers


Coller

Insère l'outil depuis le presse-papiers

Menu contextuel Outil


Montage automatique sur

... Les tourelles et/ou râteliers de la machine.

Pour l'outil choisi, l'utilisateur choisit la tourelle ou le râtelier où le monter, c'est une sorte de montage semi-automatique.


Éclater le porte-outil

Éclate les porte-outils standards et leur outil pour pouvoir remplacer le porte-outil


Indexer la tourelle

Pour les tourelles non coaxiales, assigner manuellement les positions des porte-outils.


Réglages

Les outils peuvent être ajustés en modifiant leur longueur effective (valeur ajustable), en les translatant ou en les faisant pivoter. Pendant l'ajustement, les valeurs de jauge de l'outil — Longueur effective, Translation X/Y/Z, et Rotation Y/Z — sont calculées dynamiquement et affichées.


Réglage du groupe

Il permet la configuration collective des paramètres d'outils, par exemple pour les outils sur un râtelier en décolletage.

Group Setting-20251121-065555.png


Inverser l'orientation de l'outil

Fait pivoter l'outil de 180°.


Réglage optimum

Uniquement en fraisage, il change automatiquement la longueur utile correcte.


Information

Permet d'obtenir les caractéristiques de l'outil, y compris la liste des cycles utilisant cet outil.

Cette vidéo montre comment accéder et utiliser les réglages d'outils dans le Menu Outillage de GO2cam via les menus contextuels du clic droit. Apprenez à inverser, verrouiller ou ajuster les outils et porte-outils pour une configuration précise et des ajustements en temps réel. Regardez la vidéo pour voir ces fonctionnalités en action.

HELP  - MTE Tooling - Tool Settings-20250707-065725.png
