L'Environnement Machine Outil (MTE), un module optionnel de GO2cam, agit comme un environnement d'usinage virtuel pour simuler et optimiser les processus avant le début de l'usinage physique.

Fonctionnalités clés

Simulation réaliste des parcours outils : Le MTE se distingue en simulant non seulement les parcours outils programmés mais aussi les mouvements inter-cycles, les changements d'outils et les actions machine (mouvements d'axes, rotations de table) précalculés par le post-processeur spécifique à la machine. Cette approche globale offre une représentation très réaliste de l'ensemble du processus d'usinage.

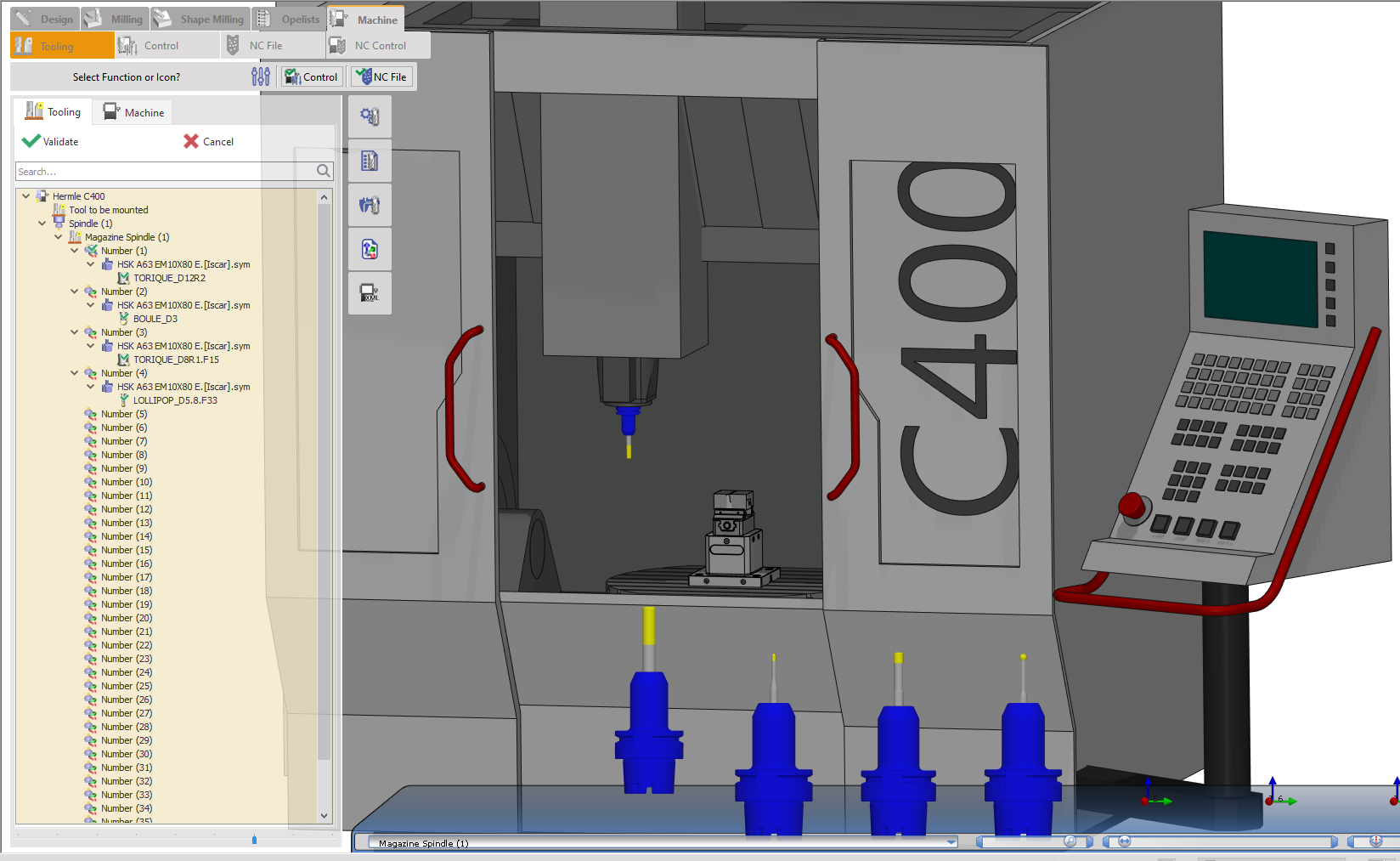

Exemple de MTE en fraisage

Définition et gestion simplifiées des outils : Le MTE simplifie le processus de définition et d'attribution de numéros aux outils utilisés dans un projet d'usinage. Cette interface conviviale assure une organisation efficace des outils et réduit le risque d'erreurs.

Principes

Dépendance du post-processeur : Contrairement aux simulations FAO conventionnelles, le MTE s'appuie sur un fichier machine avec un post-processeur chargé. Ces données du post-processeur fournissent des informations cruciales sur les mouvements inter-cycles et les actions machine, permettant au MTE de générer une simulation très précise.
Définition de la cinématique machine : Le MTE nécessite un modèle CAO 3D pré-défini de la machine-outil spécifique utilisée dans le processus de fabrication. Ce modèle, au format de fichier X_T, représente fidèlement la cinématique (mouvements) de la machine. La création de ce modèle implique généralement une collaboration avec un technicien de GO2cam International ou un revendeur pour assurer la compatibilité avec le post-processeur.

Compatibilité machine

Le MTE offre une compatibilité impressionnante avec une vaste gamme de machines-outils, s'intégrant de manière transparente avec la plupart des configurations d'usinage conventionnelles. Cette polyvalence permet aux utilisateurs de tirer parti des capacités du MTE pour un large éventail d'applications de fabrication.

L'activation du module MTE dans votre licence GO2cam débloque un nouvel onglet. Cet onglet propose trois menus dédiés à :

Outillage : Ce menu vous permet de définir et de gérer les outils que vous utiliserez dans votre projet d'usinage. Cela inclut l'attribution des numéros d'outils et la garantie de compatibilité avec votre configuration machine choisie.
Contrôle : Le menu Contrôle offre un ensemble complet d'options pour manipuler et personnaliser l'environnement de simulation MTE. Vous pouvez probablement utiliser ce menu pour démarrer, mettre en pause et ajuster la lecture de la simulation, ou accéder à des vues et des paramètres spécifiques pour une analyse plus détaillée.
Fichier CN : This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

Regardez une vidéo présentant le MTE avec un exemple.
