Une tête à aléser est un accessoire d'usinage qui permet aux fraiseuses d'effectuer des opérations de tournage, combinant ainsi efficacement les capacités de fraisage et de tournage dans une seule configuration. Ces porte-outils spécialisés se montent sur la broche de la machine et supportent des outils coupants réglables pour agrandir, finir ou modifier avec précision des trous existants.

Utilisations courantes :

  • Agrandissement des trous à des diamètres précis.

  • Amélioration de la circularité et de l'état de surface des trous.

  • Usinage de diamètres intérieurs avec des tolérances serrées

  • Correction de trous désalignés ou décentrés.

Avantages :

  • Haute précision – Permet des ajustements fins.

  • Polyvalence – Peut aléser une gamme de diamètres avec une seule tête.

  • Meilleur état de surface – Produit des trous plus lisses que le simple perçage.


Les caractéristiques clés de la Alésage Tête Produit incluent :

  • Compatibilité avec les centres d'usinage verticaux et horizontaux .

  • Intégration de la têtes à aléser des principaux fabricants (par ex. d’Andrea) .

Limitation

  • Contrôle sur un seul axe : Le système ne prend actuellement en charge qu'un seul axe rotatif géré (axe U). un axe rotatif géré (axe U)


Configuration Fichier Machine

Pour configurer correctement la machine :

Charger la broche et la Tête à aléser dans le fichier machine.

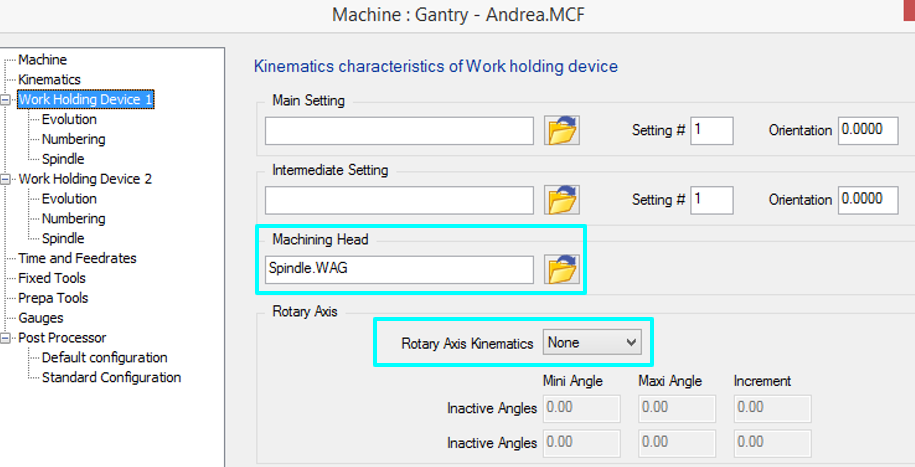

  1. La broche 3 axes est définie comme Montage #1 .

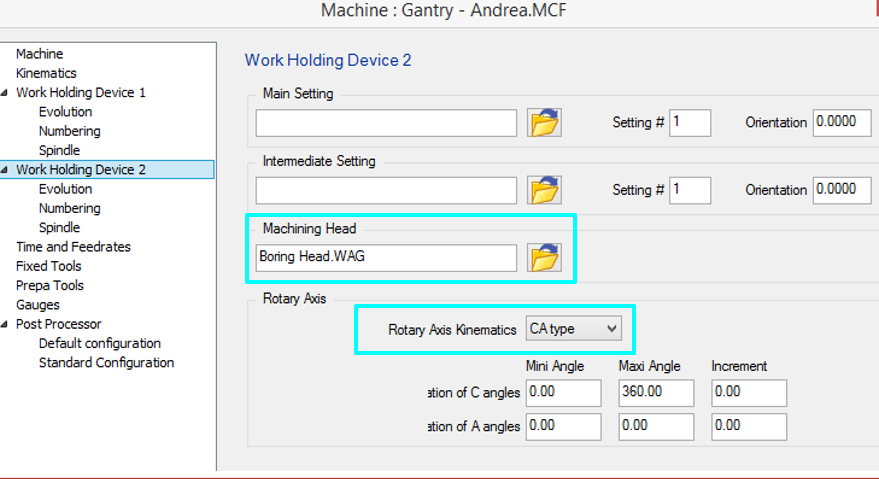

  2. La Tête à aléser est définie comme Montage #2 .

image-20250423-100242.png image-20250423-100433.png

Posage pièce

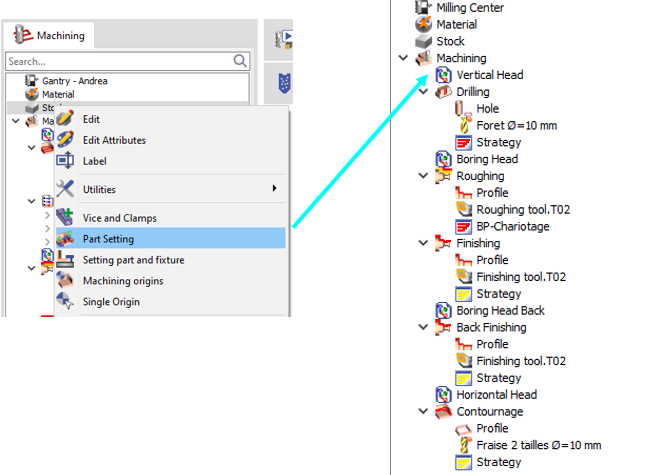

La La fonction Posage pièce permet de basculer facilement entre les cinématiques. Permet à l'utilisateur de basculer facilement entre différentes configurations de tête (par ex. broche de fraisage vs tête à aléser) sans redéfinir la configuration de la machine. Aide à maintenir la bonne orientation de l'outil lors du passage entre les opérations de fraisage et de tournage, en particulier lors de l'utilisation de

tables rotatives Montage #2 (par ex. usinage des côtés opposés d'une pièce dans une seule configuration). Depuis que la tête à aléser est définie comme Montage #2

, Posage pièce assure le bon parcours d'outil et la sortie post-traitement en fonction de la cinématique active.

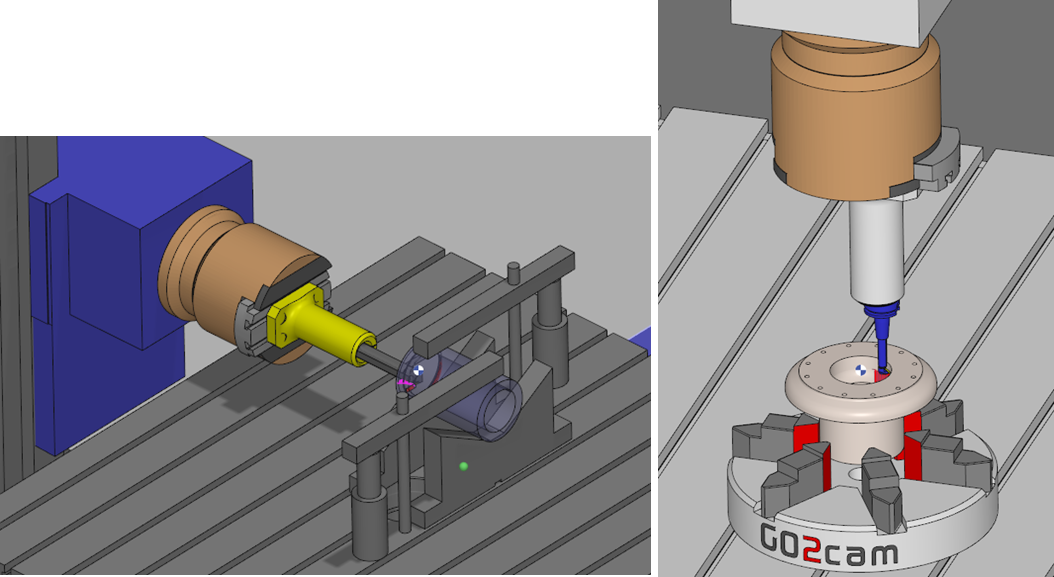

  1. Exemple d'utilisation : Pour les opérations de fraisage

  2. : Sélectionner la broche standard (Montage #1). Pour les opérations de tournage/alésage Tête à aléser : Basculer vers la

  3. Tête à aléser (Montage #2) via Posage pièce.
