Une fois tous les outils montés dans leurs positions désignées sur votre machine CNC, ce menu de contrôle vous permet de simuler virtuellement l'ensemble du processus d'usinage, en identifiant et en corrigeant les erreurs potentielles dans le code. En exécutant essentiellement le programme sans engager la machine elle-même, vous pouvez garantir une opération efficace et précise dès la première coupe.

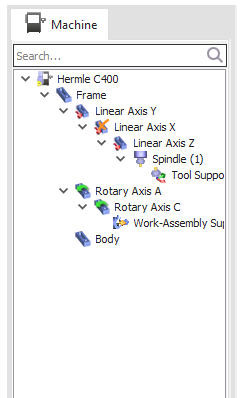

Cet onglet fournit une vue complète de tous les composants définis qui constituent cette machine. Chaque composant est représenté visuellement, vous donnant une compréhension claire de la structure de la machine. En cliquant avec le bouton droit sur n'importe quel composant, vous accéderez à un menu contextuel offrant plusieurs options :

• Cacher le composant : Cette option vous permet de supprimer temporairement le composant sélectionné de la vue. Cela peut être utile pour se concentrer sur des parties spécifiques de la machine ou pour désencombrer l'affichage. Les composants cachés peuvent être facilement réaffichés via une option de menu désignée.

• Rendre transparent : Cette option augmente la transparence du composant sélectionné, vous permettant de mieux voir les composants sous-jacents. Ceci est utile pour visualiser la structure interne de machines complexes ou de composants avec des éléments qui se chevauchent.

• Information : La sélection de cette option fait apparaître un panneau d'informations détaillé sur le composant choisi. Ce panneau peut inclure des spécifications telles que les vecteurs du composant, son type, son origine, ou toute autre donnée pertinente qui lui est associée.

Cliquer avec le bouton droit dans l'environnement de contrôle ouvre un menu contextuel avec ces options :

• Afficher la pièce : Ouvre une nouvelle fenêtre avec une vue rapprochée de la simulation de la pièce EMO.

• Afficher reprise pièce : Ouvre une nouvelle fenêtre avec une vue rapprochée pour les opérations de reprise.

• Tout cacher : Cache tous les composants dans la vue 3D.

• Tout rendre transparent : Rend tous les composants de la vue 3D transparents.

• Analyse cinématique : Analyse la cinématique et affiche un rapport.

• Information : Affiche des informations sur le composant sélectionné.

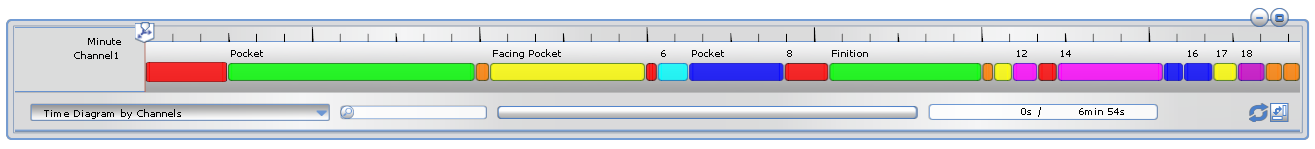

En tournage et en décolletage, les graphiques du diagramme de Gantt ont été renouvelés.

Il peut être déplacé et sa taille peut être modifiée !

Le diagramme de Gantt dispose d'un menu clic droit qui vous permet un contrôle précis de la simulation :

Navigation dans le cycle : Sautez sans effort vers des points spécifiques d'un cycle, tels que le début, la fin ou une position définie par l'utilisateur. Cela permet un examen ciblé des moments critiques.

Édition et gestion des cycles : Modifiez directement des cycles spécifiques, ajustez les options d'outillage selon vos besoins et déclenchez des recalculs pour affiner votre simulation.

Gestion du flux de contrôle : Définissez stratégiquement des points d'arrêt pour mettre en pause la simulation à des points prédéterminés. Cela facilite l'analyse approfondie et le dépannage.

• Analyse des collisions : Pour une couche de sécurité supplémentaire, la simulation intègre une détection avancée des collisions. Cette fonctionnalité proactive identifie les conflits potentiels, garantissant que le programme s'exécute sans problème et évite les incidents involontaires.

Arbre des collisions

L'arbre a été réimplémenté en Qt, prend désormais en charge la recherche et respecte correctement les unités sélectionnées au lieu d'afficher toujours les valeurs en millimètres.

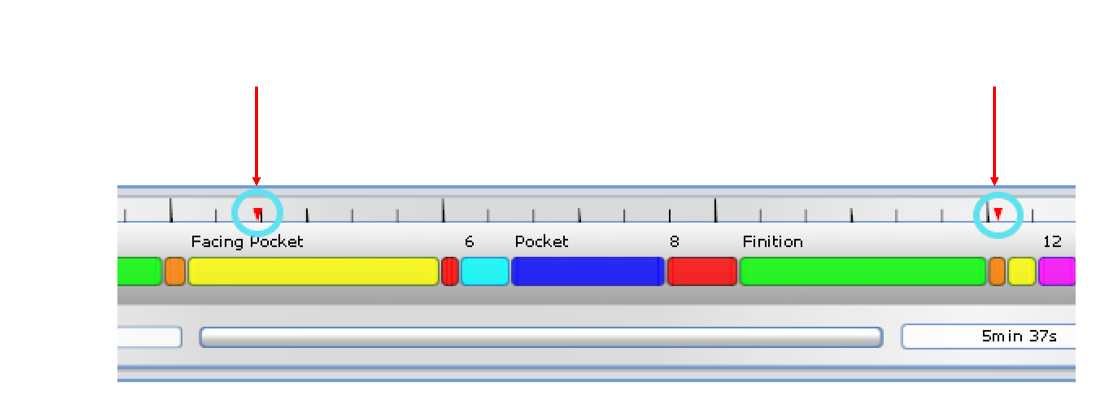

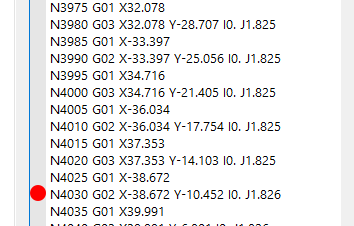

Les points d'arrêt peuvent maintenant être activés ou désactivés directement depuis la fenêtre contextuelle. Un point d'arrêt actif (en rouge) mettra l'exécution en pause, tandis qu'un point d'arrêt désactivé (en vert) la laissera continuer. Cette action peut être effectuée depuis le diagramme de Gantt ou le programme CN.

Les points de changement d'outil sont maintenant visibles et affichent des infobulles dans la simulation EMO.

Fenêtre des coordonnées

Les origines de la pièce et de la machine sont modifiables avec le bouton en bas à droite.

Des infobulles sont disponibles sur les icônes et les boutons.

Toutes les icônes sont adaptées au mode sombre, et l'icône de rotation indique clairement si elle affecte le brut, l'outil, ou aucun des deux.

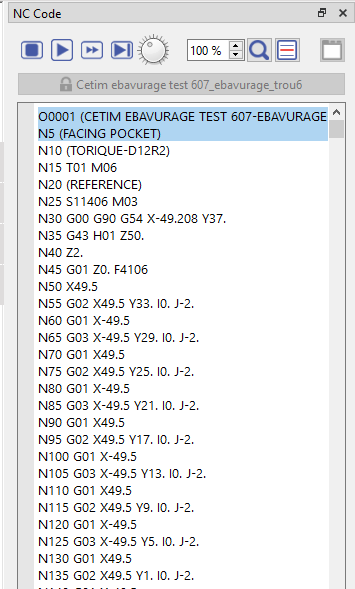

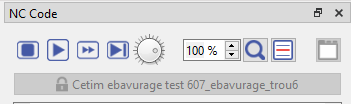

Ces contrôles vous permettent de contrôler la simulation du code CN et de visualiser le code CN plus en détail :

• Bouton de lecture démarrer/arrêter : Ce bouton est utilisé pour démarrer et arrêter la simulation du code CN.

• Bouton avancer pas à pas : Ce bouton est utilisé pour parcourir le code CN ligne par ligne.

• Bouton cycle suivant : Ce bouton est utilisé pour simuler le cycle suivant du code CN.

• Molette pour contrôler la vitesse de simulation : Cette molette est utilisée pour ajuster la vitesse de la simulation.

• Loupe : Ce bouton est utilisé pour augmenter ou diminuer la taille du code CN dans la fenêtre.

• Bouton de recherche : Ce bouton est utilisé pour rechercher une coordonnée spécifique dans le code CN.

• Bouton aller à la ligne : Ce bouton est utilisé pour accéder rapidement à un numéro de ligne spécifique dans le code CN.
