Définition

Pour enregistrer des outils et porte-outils avec des caractéristiques spécifiques (correcteur de longueur, diamètre, longueur utile, etc.), nous pouvons créer des fichiers d'outillage (.FMO).

Ces fichiers permettent de sauvegarder plusieurs configurations d'outils et de porte-outils pour une utilisation ultérieure sur la machine. De plus, un fichier FMO est indépendant de la machine et peut être utilisé pour plusieurs machines.

Créer des fichiers FMO

Il existe 3 méthodes pour sauvegarder la configuration d'outillage dans des fichiers FMO.

Sans pièce :

  1. Charger un fichier machine incluant un fichier modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, insérer des outils et/ou porte-outils sur les Supports d'outils

  3. Confirmer → le fichier FMO est sauvegardé dans le dossier Kinemac.

Sans pièce mais avec des outils fixes ou préparés dans le fichier machine :

  1. Charger ce fichier machine incluant un fichier modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, cliquer sur Montage auto ,

  3. Confirmer → le fichier FMO est sauvegardé dans le dossier Kinemac.

Avec une pièce usinée :

  1. La pièce est programmée avec plusieurs outils

    1. Cliquer dans le fond

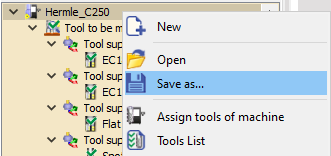

    2. ou cliquer sur le nom de la machine ou du composant (broche, tourelle) dans l'arbre

  2. Choisir Enregistrer sous…

  3. le fichier FMO est sauvegardé dans le dossier Kinemac.

Saving FMO.png

Right click on Tree.png

Utiliser des fichiers FMO

  1. Lors de la sélection de la machine, éditer la machine et choisir le fichier d'outillage fixe désiré dans le module d'usinage (tournage, fraisage).

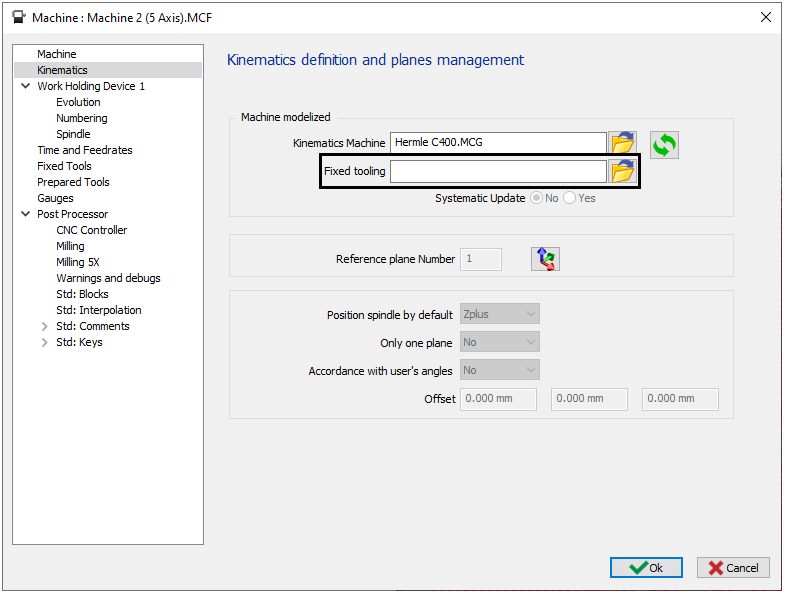

  2. Dans le fichier machine :

  • Aller dans l'onglet Cinématique

  • Choisir le fichier FMO désiré

  • Cliquer OK, puis sauvegarder les modifications sous la machine.

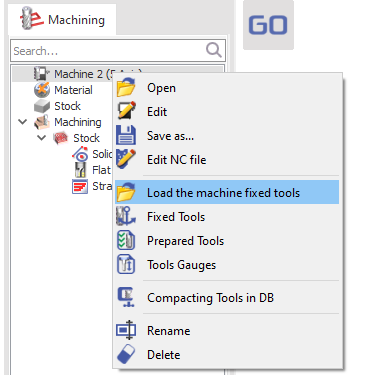

Clic droit sur la machine
Dans le fichier Machine

Option Mise à jour systématique dans le fichier Machine :

  • NON : un changement dans le menu Outillage ne change PAS le fichier FMO.

  • OUI : un changement dans le menu Outillage change le fichier FMO → Les fichiers FMO suivent automatiquement l'état de l'outillage dans la machine.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Affecter les outils machine


Cette commande est conçue pour simplifier la transition de la programmation à la production en remplaçant automatiquement les outils de cycle génériques ou de substitution par les outils réellement montés sur la machine.

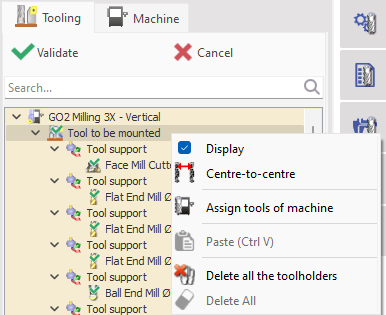

La Affecter les outils machine commande est accessible par un clic droit sur la machine ou sur la section Outil à monter .

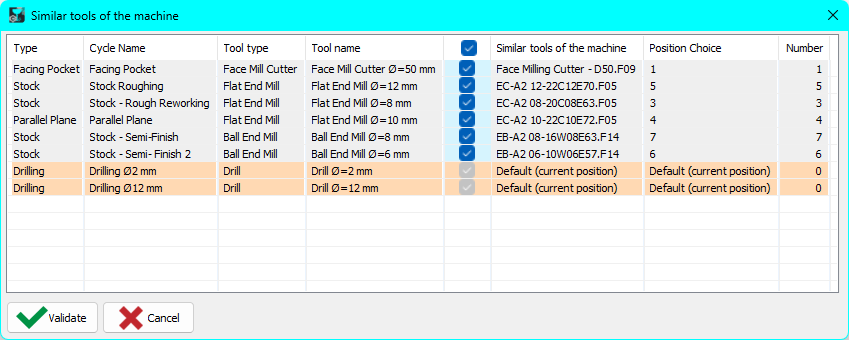

Lors de la sélection, une fenêtre de dialogue apparaît affichant les outils de substitution ainsi que les outils montés compatibles. Les outils incompatibles sont mis en évidence pour une identification facile. Validez la sélection pour remplacer et monter les outils.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Cette fonctionnalité est particulièrement utile dans les ateliers avec plusieurs machines similaires , où chaque machine peut avoir son propre jeu d'outils montés, potentiellement de différents fabricants. Lors de la programmation, les cycles d'usinage peuvent être définis à l'aide de n'importe quels outils compatibles pour valider les opérations et les parcours d'outils. Une fois la machine cible sélectionnée, cette commande substitue rapidement les outils programmés par les outils réellement montés du fichier FMO.

Après le remplacement, le processus de montage peut être finalisé comme d'habitude.

Regardez une vidéo démontrant le fonctionnement de la commande à droite.

HELP - MTE - Assign tools of machine-20251002-072623.png
