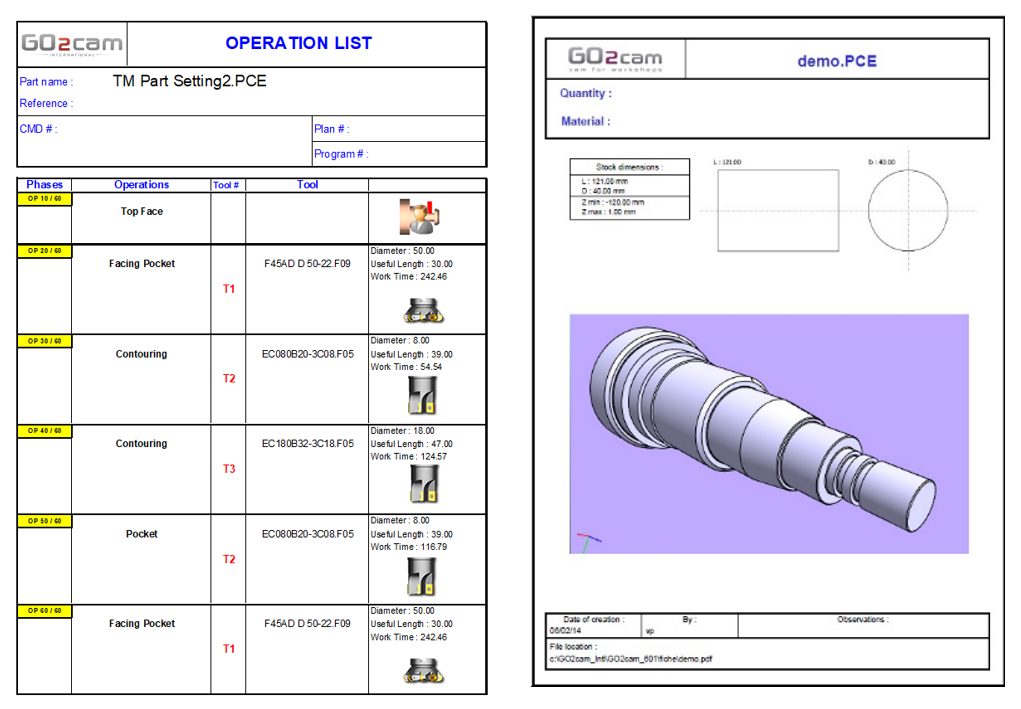

Cette commande permet d'éditer un ou plusieurs documents prédéfinis :

• au format Fichier Excel (*.xls), avec des pages éditables,

• au format Fichier PDF 3D, qui permet de déplacer dynamiquement la pièce et les outils.

Nous proposons 11 modèles standards : liste des opérations, fiche cycle, fiche outil, diagramme des temps etc. 3 de ces modèles sont uniquement dédiés à la technologie d'électroérosion. Choisissez celui dont vous avez besoin pour créer un dossier de fabrication spécifique à chaque pièce.

Vous pouvez également créer vos propres documents de mise en forme.

Modèles

Description

Fraisage

Tournage

EDM

Page principale

Page principale du fichier de production

Info pièce

Toutes les données relatives au fichier PCE

Gamme d'usinage

Liste des opérations d'usinage appliquées sur la pièce

Cycles

Fiche outil et processus pour chaque cycle

Outillages

Fiche outil avec tous les paramètres utiles

Magasin d'outils

Position des outils dans la machine

Diagrammes d'usinage

Diagrammes de temps et de production

Liste des trous

Nombre de trous, noms des modèles utilisés, positions et de nombreuses autres informations techniques

Page techno

Liste des passes avec les valeurs de décalage et les types de parcours (inverse, partiel etc.)

Labels pièce et perçage

Noms des labels définis dans la pièce et capture d'écran des labels sur les trous

Table de perçage

Tableau avec les coordonnées des points d'enfilage prêts à être percés

Label de profil

Capture d'écran avec les labels définis sur les profils

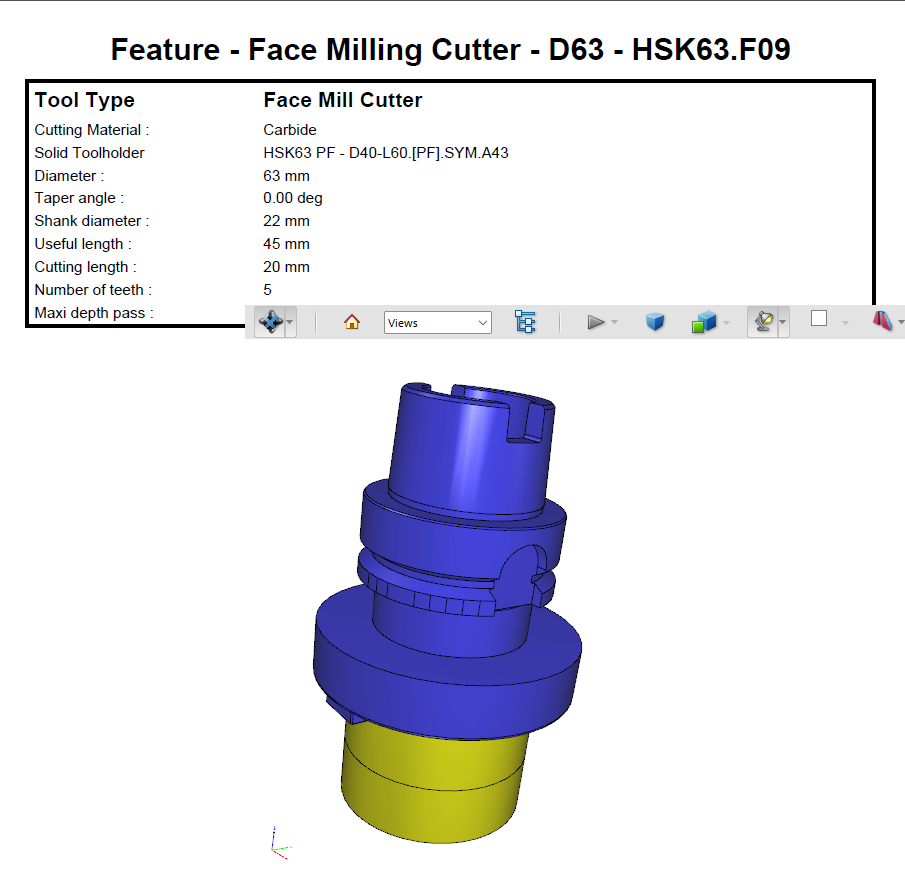

Les symboles 3D sont maintenant exportés vers les Documents d'atelier.

Par exemple, les porte-outils solides peuvent maintenant être vus dans les images affichées à la fois dans le Document d'atelier standard et UWD.
