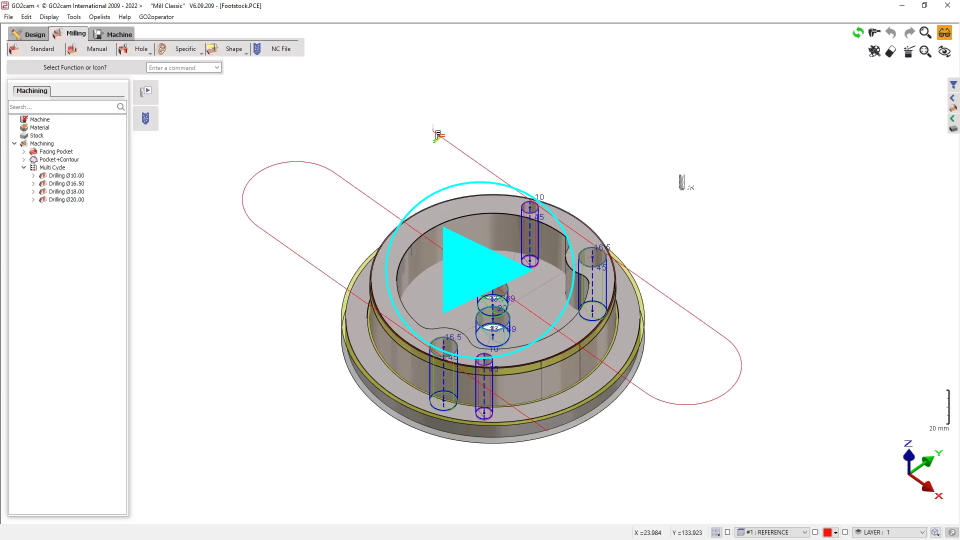

Cette commande sert à évaluer le coût d'une pièce à travers 3 postes : Coût Machine, Coût Matière, Coût Outil. |
|
|
Prérequis
pour le calcul, nous devons renseigner certains paramètres dans les machine et matière et dans les pages Outils . Pour lancer la commande , il faut charger un fichier machine et un fichier matière au préalable !
|
Fichier Machine

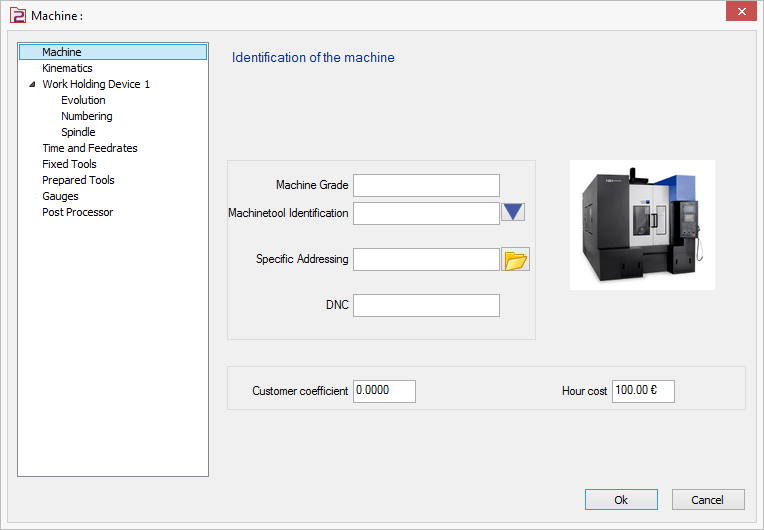

Nous avons ajouté un paramètre dans la première page pour définir le coût horaire, qui sera utilisé pour le calcul final du coût pièce en relation avec le temps d'usinage. |
|
|
Fichier Matière

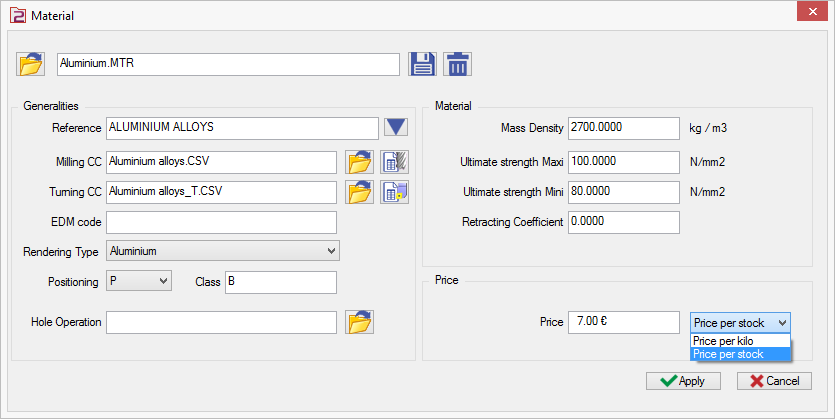

Les valeurs de Masse Volumique et prix au kilo servent à calculer le prix de la matière en fonction du volume de brut. Vous pouvez aussi choisir de définir le prix par brut si celui ci est connu. Vous pouvez aussi choisir de définir le prix par brut si celui ci est connu.
|
|
|
Page Outil

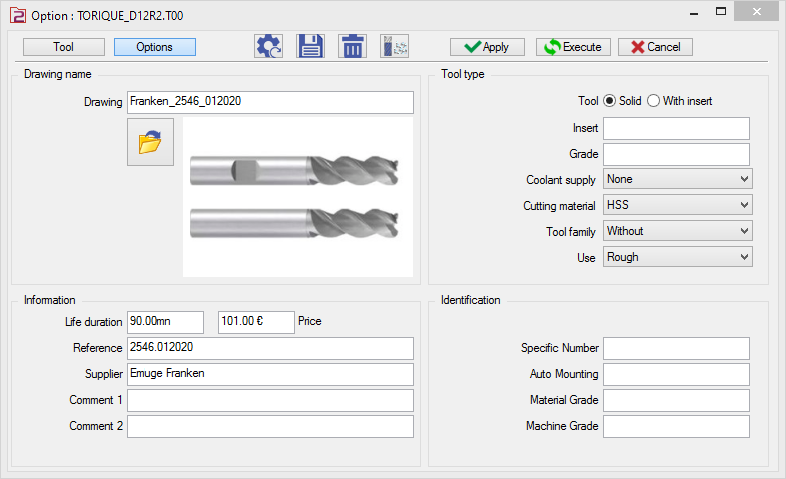

Afin de calculer correctement le coût de l'outil, nous avons besoin de 2 informations : Le coût d'achat d'un outil, Le durée de vie de l'outil, qui donnera le nombre d'outils utilisés pour la production de la pièce.
Ces derniers ont été ajoutés dans la page Options de la définition de l'outil. |
|
Vous pouvez aussi écrire directement ces valeurs dans la Table des coûts et les valeurs seront écrites dans les pages outils et dans les fichiers machine et matière. Mais pour pouvoir le faire, les fichiers machine et matière doivent être chargés de toute façon !

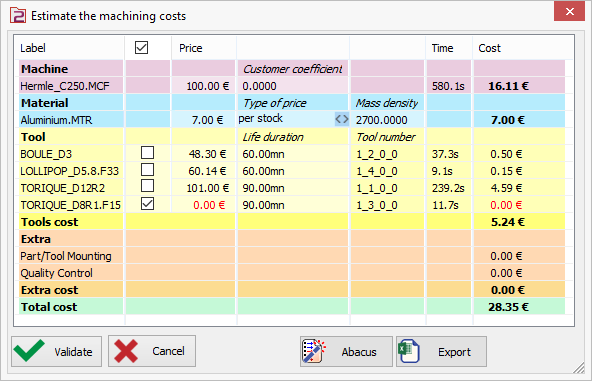

Le Estimation des coûts commande ouvre un tableau où toutes les informations nécessaires sont données. Le calcul des coûts est fait et affiché immédiatement.
Each of the 3 items (machine, material, tool) has its own color. Also, if an information is missing, such as the price of a tool, the field is displayed in red. You can change or define the values directly in the table
Les sous totaux sont donnés pour chaque poste et le coût Total est sur la dernière ligne.
Utilisation du tableau
|
Machine le coût est calculé en fonction du temps d'usinage total. Matière si le prix est donné au kilo, le calcul est fait en fonction du volume de brut. Si le prix est donné au brut, pas de calcul à faire. Outils les coûts outils sont calculés en fonction du temps d'usinage de chaque outil et de sa durée de vie. Si le temps d'usinage est supérieur à la durée de vie de l'outil, nous l'affichons en rouge . |
|
Extra : une nouvelle commande techno spécifique Techno appelée 'Extra Cost' a été créée pour définir des coûts spéciaux, tels que l'opération de sciage, l'ébavurage, le contrôle. Elle peut être définie comme un coût ou comme un temps qui sera ajouté au temps d'usinage total pour les coûts machine.
Commandes additionnelles :
|
La case à cocher pour chaque outil donne la possibilité de donner un prix approximatif à partir d'un Abaque . Cet abaque est le fichier Cost.xml dans le dossier Mat . Vous pouvez personnaliser ce fichier avec vos propres valeurs. Cochez la case pour les outils qui n'ont pas de prix défini, puis cliquez sur le bouton 'Abaque' en bas. L'outil se verra attribuer un prix, cette ligne est affichée en Italique . |
|
Bouton Export : le tableau peut être exporté et sauvegardé au format *.csv. |
In the Documentation d'atelier utilisateur option, you have an access to all those parameters in order to define a customized sheet for the cost estimation.
|
|
