La Document atelier utilisateur commande permet de générer une documentation d'atelier en utilisant le modèle de document créé par l'utilisateur. La création d'un modèle/template se fait via le module Document Atelier Utilisateur accessible depuis la page d'accueil. Pour plus d'informations sur la création de Utilisateurs Document Atelier , cliquez ici . |
Le Document Atelier Utilisateur est un optionnel module qui doit être acheté séparément. Si l'option n'est pas activée, le module et la commande seront grisés.
|

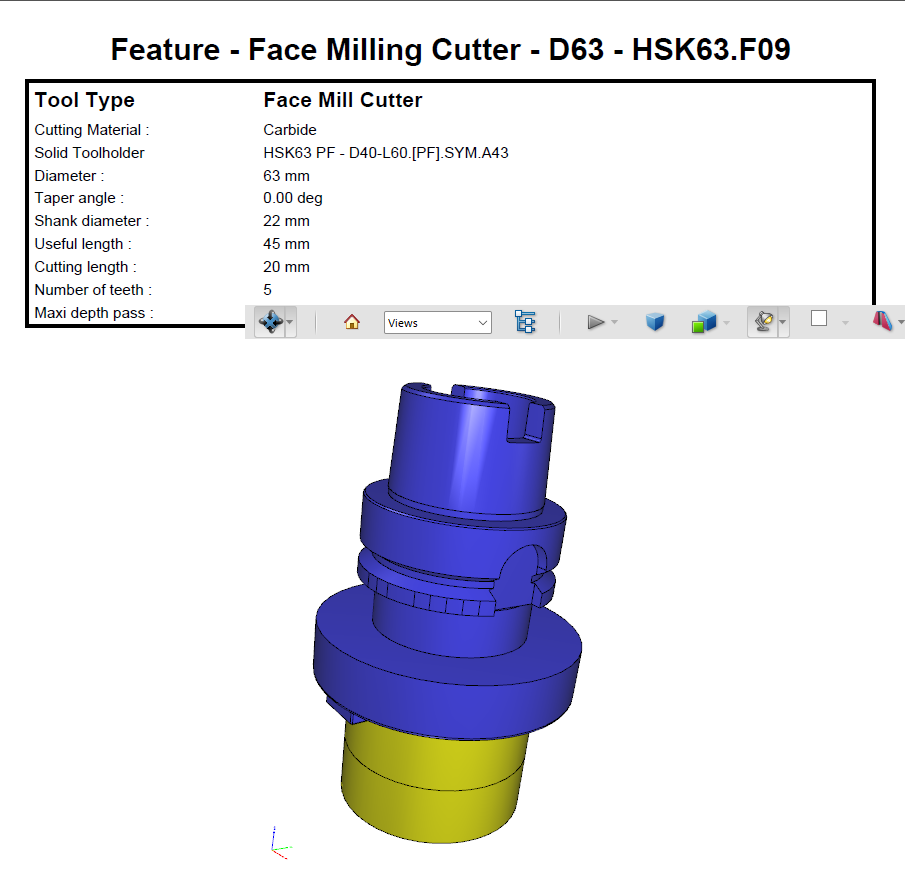

Les symboles 3D sont maintenant exportés vers les Documents Atelier. Par exemple, les porte-outils solides peuvent maintenant être vus dans les images affichées à la fois dans le Document Atelier Standard et le DAU. |
|
|

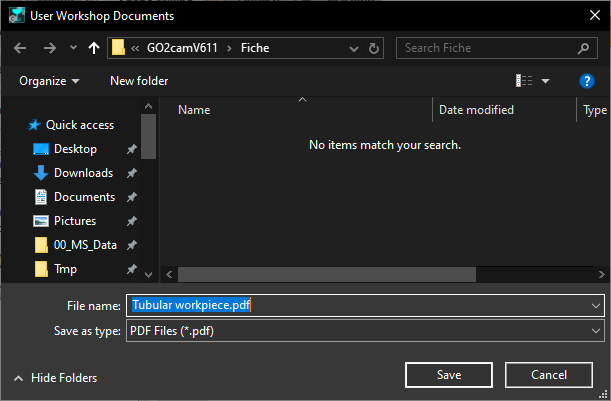

La commande est disponible dans la liste des commandes latérales sous le menu Fichier CN. En cliquant dessus, l'utilisateur est d'abord invité à créer un enregistrer fichier en .pdf format pour la pièce.

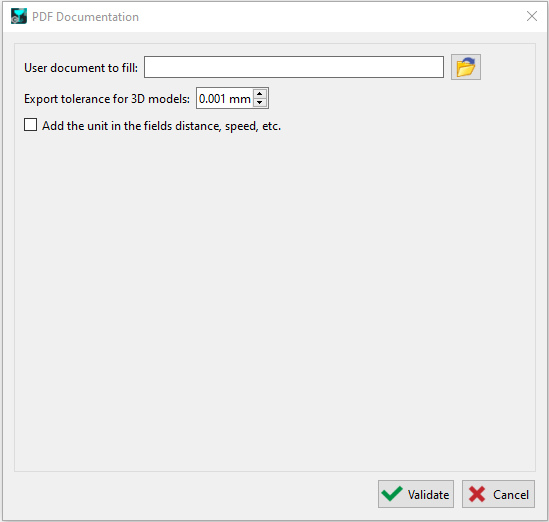

Après enregistrement, la fenêtre de Documentation PDF s'ouvre (comme montré à droite). |
|
|
Avec l'icône 'ouvrir dossier', vous pouvez choisir le document utilisateur *.DMOD à charger Définir ensuite la tolérance d'affichage 3D pour les modèles 3D Ajouter des unités dans le champ. Pour terminer la sélection, cliquez sur le bouton Valider bouton. L'utilisateur sera alors invité avec une fenêtre de dialogue où les détails de l'utilisateur définis dans le document comme questions, seront accessibles pour être remplis sous forme de tableau. |
|
|

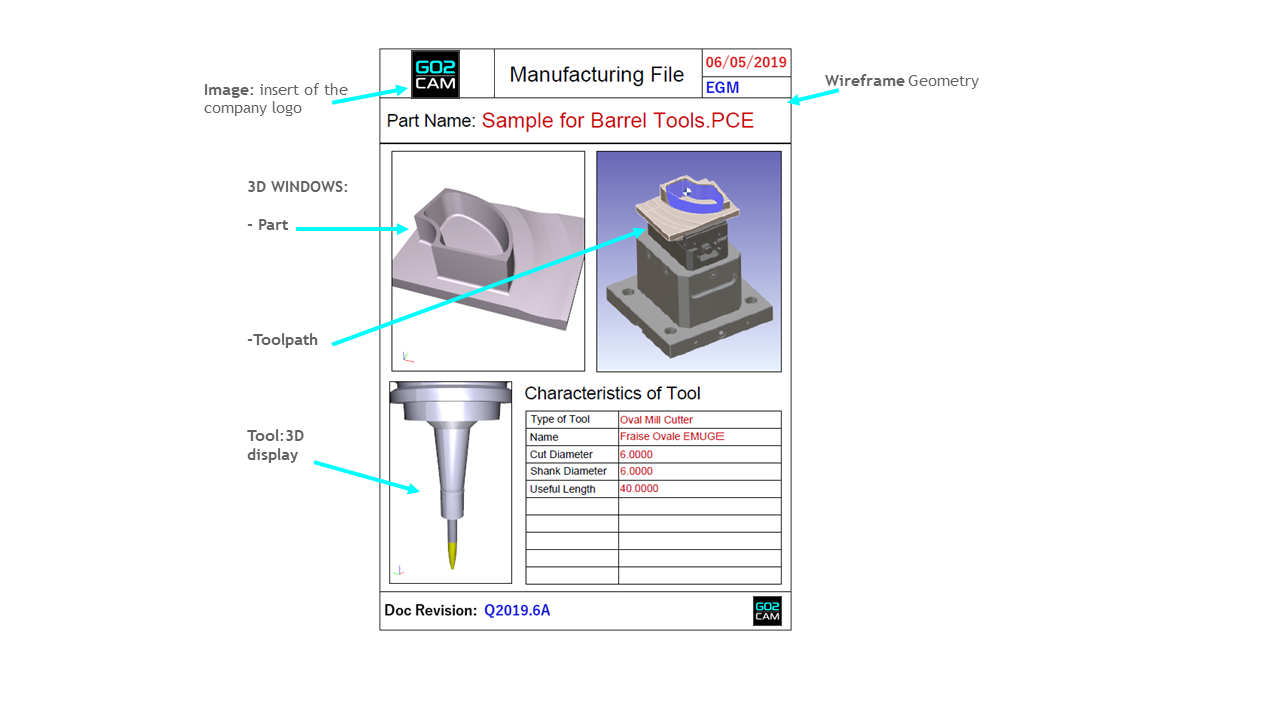

Voici un exemple de document : Textes : en noir Vocabulaires Techniques et Généraux : en rouge Questions utilisateur : en bleu .
|
|
|
|
|
|
|
|
Génération d'un DAU
