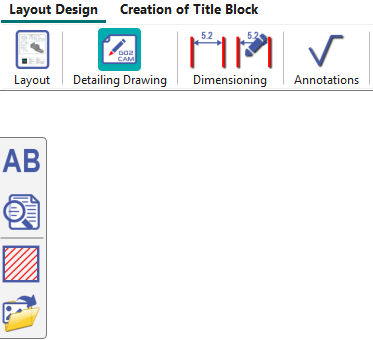

Cet environnement est dédié à la mise en plan et à la cotation de la pièce. Les commandes sont triées en 2 menus :

  • Mise en plan : Ce menu permet de définir la mise en plan de la pièce courante.

  • Création de cartouche : Menu dédié à la création et à la définition des cartouches.


  • Nouveau ruban avec des icônes nouvelles et modifiées pour correspondre à la nouvelle interface utilisateur.

  • Manipulations ajoutées dans le menu Création de cartouche.

  • Texte, Hachures et Images du menu précédent ont été regroupés sous un seul nouveau menu Habillage .


Présentation

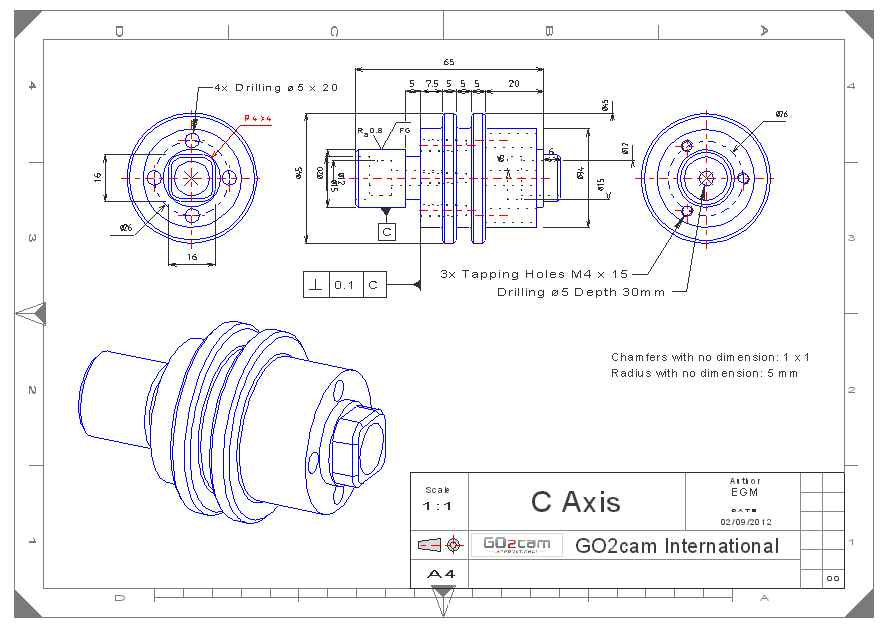

Ci-dessous une mise en plan définie dans GO2cam avec certaines des fonctionnalités du module de mise en plan :

  • Textes (tels que ‘Chanfreins sans dimension : 1 x 1’)

  • Cotes (cotes linéaires et axiales)

  • Annotations (tels que ‘ 4x Perçage d5 x 20 ’)

  • Tolérances (tolérances de forme, d'orientation, de position et de battement)

  • Images (import du logo)

  • Cartouche (création et réglages)

Mise en plan de géométrie filaire

Dans cette vidéo :

  • Définition de la configuration de page sur une page A3 en ouvrant un cartouche standard existant.

  • Utilisation de la commande Cote d'encombrement .

1 Page setup and overall dimension-20240826-112504.png

Cote linéaire

  • Mettre des cotes dans le dessin filaire,

  • Modifier le nombre de décimales après la virgule,

  • Définir des cotes perpendiculaires ou parallèles à la direction d'une ligne.

2 Linear Dimensions-20240826-112607.png

Cote circulaire

  • Mettre des cotes dans le dessin filaire,

  • Dimensionner le rayon ou le diamètre,

  • Ajouter un préfixe devant la cote,

  • Modifier le style de la flèche

  • Ajouter des tolérances

3 Circular dimension-20240826-112650.png

Cote point

Lors de l'utilisation de cette commande, il faut d'abord montrer l'origine de la cotation, un point qui sera le 0,0.

La 2ème vidéo détaille certaines options :

  • Afficher plusieurs coordonnées ou une seule,

  • Afficher la lettre de l'axe ou non.

4 Point Dimension-20240826-112744.png
Cote point

5 Point dimension options-20240826-112841.png
Cote point - Options

Cote chanfrein

2 façons de définir les cotes de chanfrein.

6 Chamfer dimension-20240826-112940.png

Cote angulaire

7 Angular dimension-20240826-113102.png

Alignement de cotes

Le processus doit commencer par le choix d'une cote qui servira de référence pour l'alignement.

Un raccourci pour cette commande est disponible dans le menu contextuel.

Cette vidéo montre comment aligner diverses cotes dans une mise en plan dans GO2cam.

8 Dimension Alignment-20240826-113155.png

Le menu contextuel sur les cotes ouvre plusieurs options intéressantes :

  • Déplacement,

  • Déplacement textes,

  • Alignement de cotes,

  • Explosion,

  • Échelle.

9 pop up-20240826-113527.png

Cotation d'un trou

Cette vidéo montre comment modifier la dimension d'un trou avec filetage et comment inclure des valeurs de tolérance dans les dimensions.

10 Hole dimension-20240826-113645.png

Mise en plan de géométrie solide

Création de mise en plan pour Solide :

  • Charger un cartouche standard,

  • Utilisation de la commande Mise en plan d'un solide , qui crée automatiquement plusieurs vues de dessin selon votre sélection dans une liste,

  • Configuration de plusieurs cotes sur les vues filaires : linéaires, circulaires et angulaires.

11 Creation of layout for solid-20240826-113737.png

Cotation directe d'un solide

Cette vidéo montre comment insérer des cotes en cliquant directement sur les arêtes d'un solide.

12 Direct dimensioning of a solid-20240826-113821.png

Vue de détail

Detail view with change of scale-20241127-111758.png

Options complémentaires

Imprimer la mise en plan en PDF

Nous vous montrons comment générer le fichier PDF à partir d'une mise en plan conçue dans GO2cam, en utilisant la commande Imprimer .

13 Print layout to pdf-20240826-113914.png

Sauvegarde des préférences utilisateur

Vous pouvez créer vos Vos styles personnalisés pour les cotes, les sauvegarder et les utiliser quand vous en avez besoin.

14 Saving user preferences-20240826-114009.png

Création et utilisation du cartouche

Création de cartouche

15 Title box creation-20240826-114059.png

Création de texte

16 text creation-20240826-114148.png

Création de questions

17 Question creation-20240826-114230.png

Insertion d'image

Les images peuvent être Glisser déposer et converties en polyèdre .

18 Image insert-20240826-114311.png

Utilisation du cartouche créé

19 Use of created title block-20240826-114356.png

Comment remplir le cartouche

20 How to fill the title block-20240826-114450.png
