Regardez une vidéo en bas de page : Cliquez ici

Le processus de création pour les outils, symboles, machines, etc. est devenu plus fluide avec le système interactif d'axes.

• La flèche - inverse l'orientation de l'axe sélectionné

• La lettre - permet le repositionnement de l'axe sélectionné dans une direction différente

• L'origine - permet de relocaliser le système d'axes vers une autre origine.

Regardez une vidéo sur le processus de création.

Sélectionnez le module « Bridage / Porte-outils » dans la page d'accueil.

Cliquez sur le bouton GO

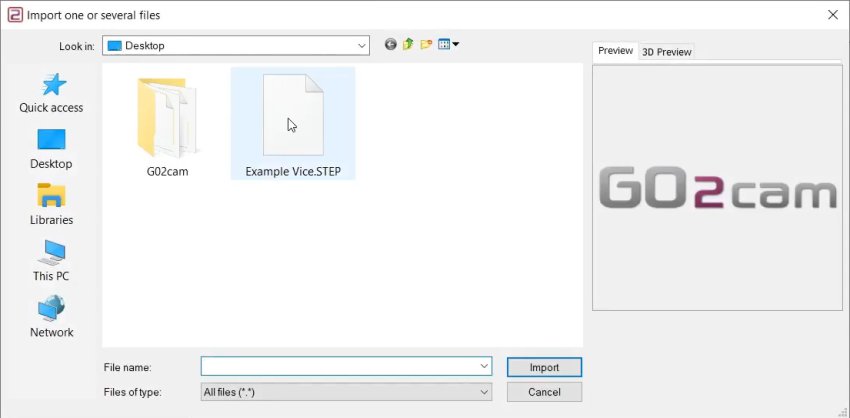

Sélectionnez le fichier à importer

Sélectionnez l'option d'importation à appliquer au solide.

Cliquez sur « Appliquer »

Cliquez sur l'onglet « Création » puis sur le menu « Étaux et brides »

Cliquez sur la commande 'Vecteurs composant' pour créer les vecteurs des éléments mobiles.

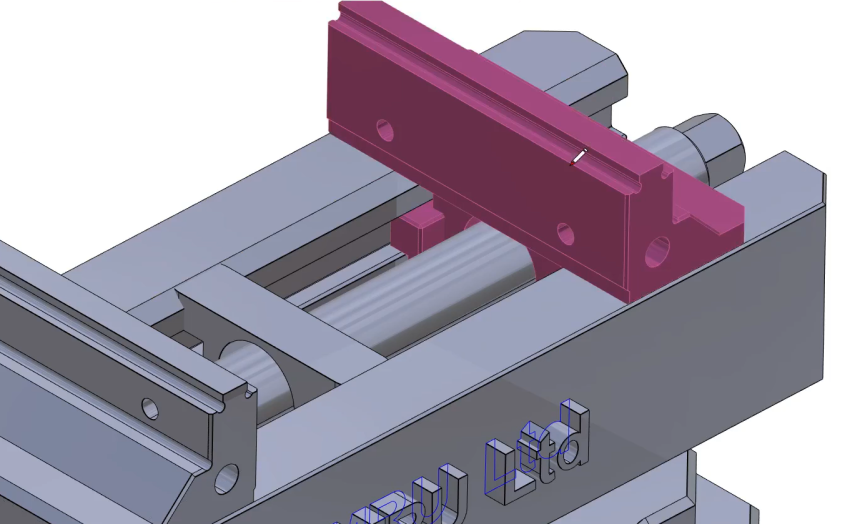

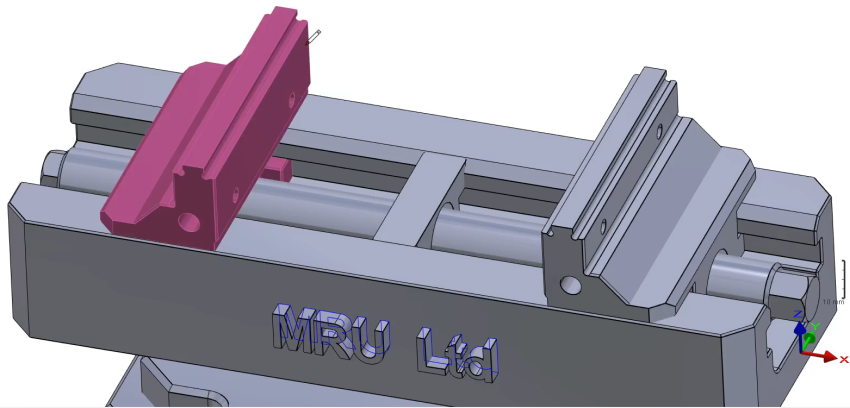

Sélectionnez la pièce mobile qui sera associée au vecteur.

Sélectionnez la commande 'orienter l'axe' pour définir la position du système d'axes.

Et cliquez à nouveau sur la face de référence puis sur la « coche verte » pour valider.

Sélectionnez les commandes 'Vecteurs composant'

puis 'orienter l'axe'

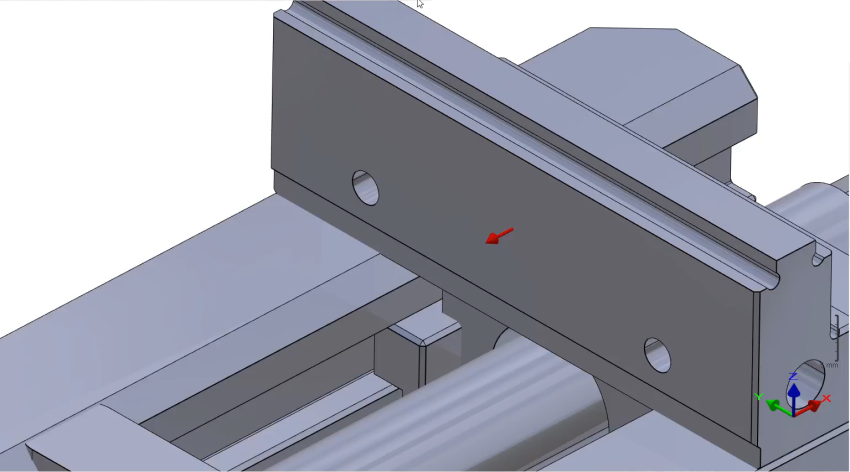

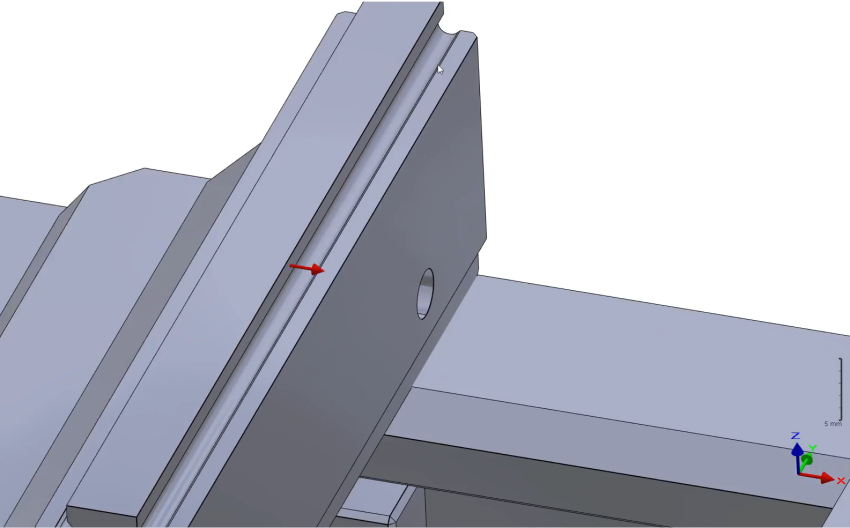

et cliquez sur la face de l'élément mobile pour créer le vecteur comme indiqué.

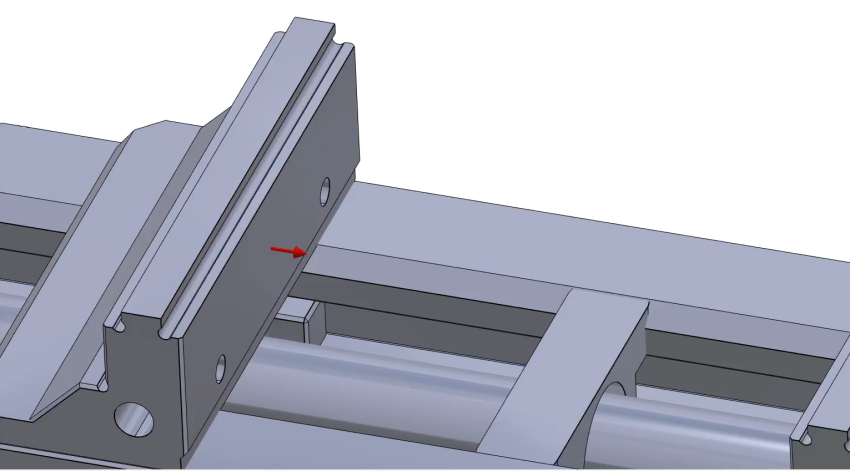

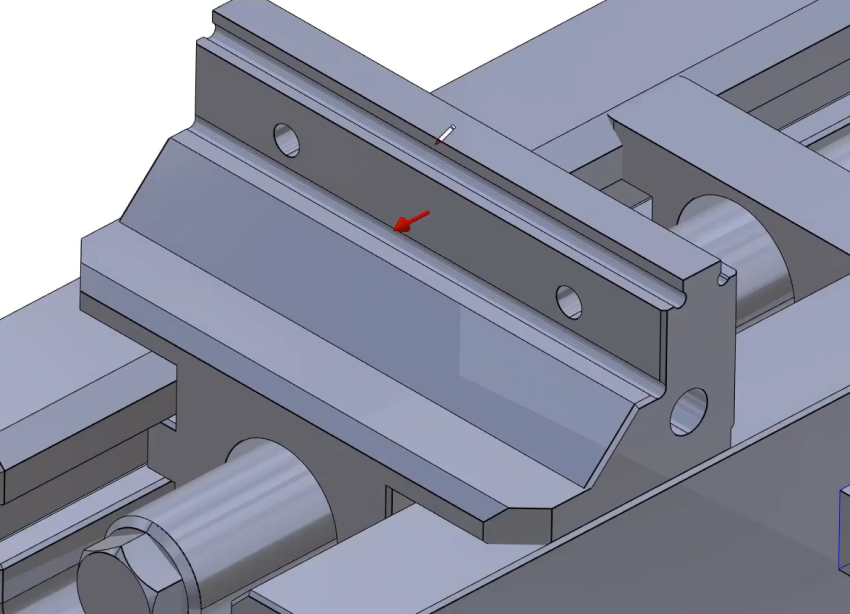

Répétez la même procédure pour créer un autre vecteur du côté opposé de l'élément mobile comme indiqué.

Cochez la case 'Inversion du sens du vecteur' pour inverser le sens du vecteur.

Comme il s'agit du côté opposé de la mâchoire, activez la case à cocher 'Serrage opposé', puis validez avec la coche verte.

Dans l'arbre des symboles dynamiques, sélectionnez les trois « Éléments mobiles ».

Puis faites un clic droit et sélectionnez « Associer éléments ».

Répétez le processus pour la deuxième mâchoire. D'abord, cliquez sur la commande 'Vecteurs composant'

pour créer le système d'axes.

Puis sélectionnez l'élément mobile comme indiqué.

Sélectionnez 'orienter l'axe'

et cliquez sur la face de l'élément mobile pour créer le vecteur comme indiqué.

puis validez.

Cliquez sur la commande 'Vecteurs composant'

et sélectionnez à nouveau 'orienter l'axe'

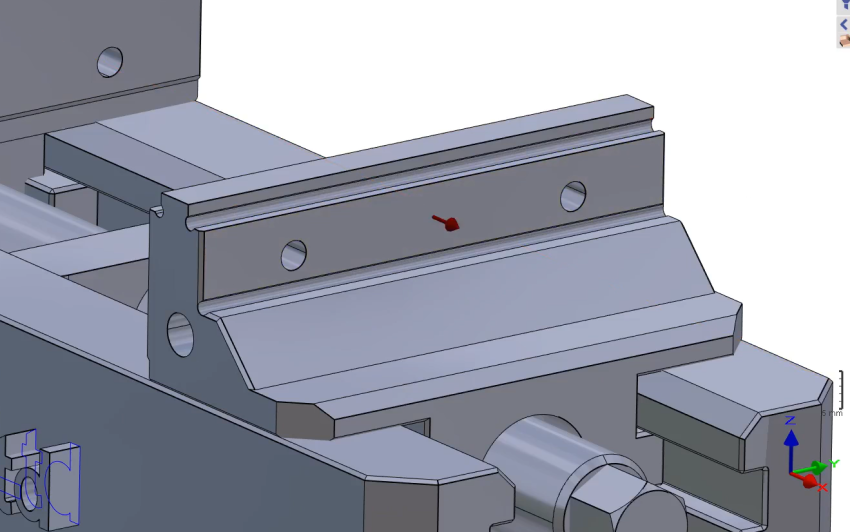

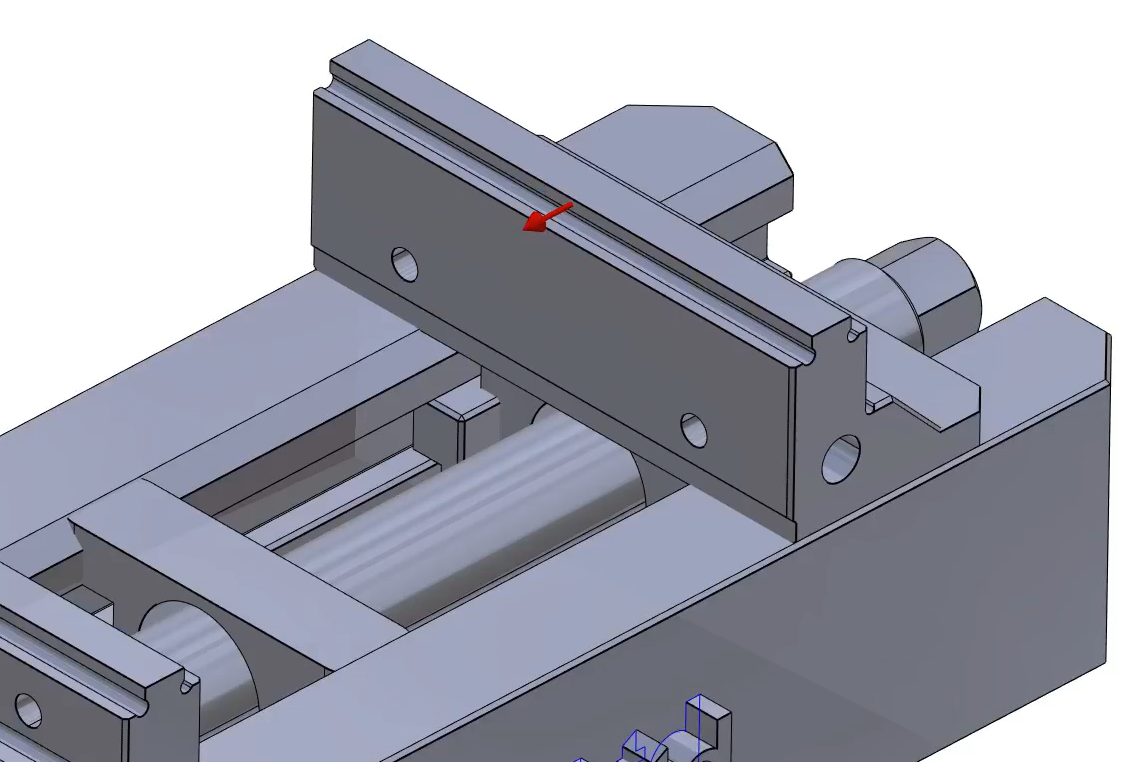

puis sélectionnez la face indiquée pour créer les vecteurs.

Puis validez.

Répétez la procédure sur l'autre côté de la deuxième mâchoire.

Puis associez les trois éléments nouvellement créés.

Cliquez sur la commande 'Création trièdre'.

Sélectionnez l'outil pour définir la position du système d'axes

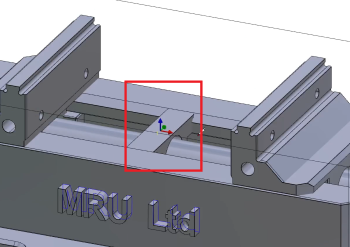

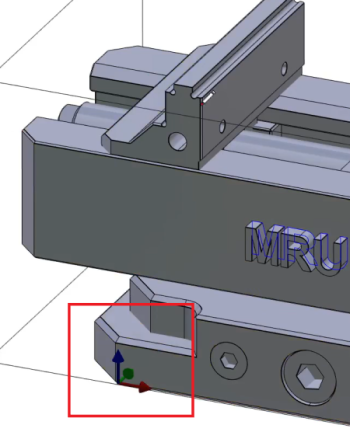

Définissez le système d'axes 0 comme indiqué sur l'image.

Répétez le même processus pour définir le système d'axes 1 comme indiqué sur l'image.

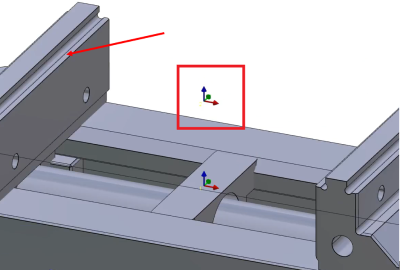

Créez le système d'axes 2 sur la même position que le système d'axes 1 mais à une altitude de 89 (soit en tapant, soit en cliquant sur la face indiquée par la flèche).

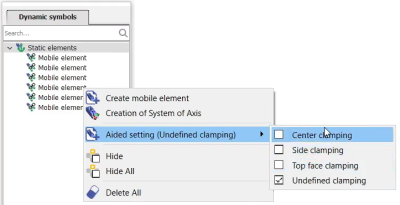

Dans l'arbre des symboles dynamiques, faites un clic droit sur Éléments statiques, allez sur « Pose assistée » et cochez « Serrage centré »

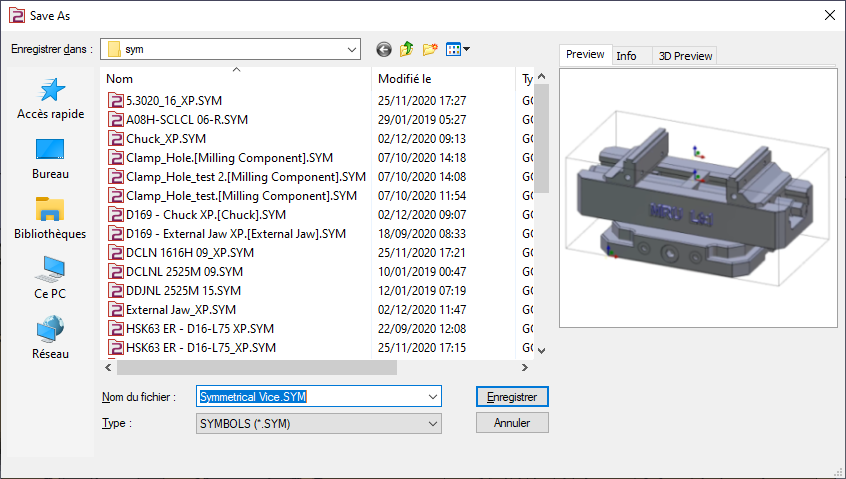

Enregistrez le fichier dans le dossier de symboles de l'utilisateur pour utilisation dans GO2cam.

Regardez la vidéo montrant comment créer un étau à serrage multiple et comment l'utiliser sur un solide.
