Introduction
Cette page explique comment créer un étau à deux mors mobiles symétriques pour une machine de fraisage.
|
|
|
Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.
|
|
Création d'un étau symétrique
|

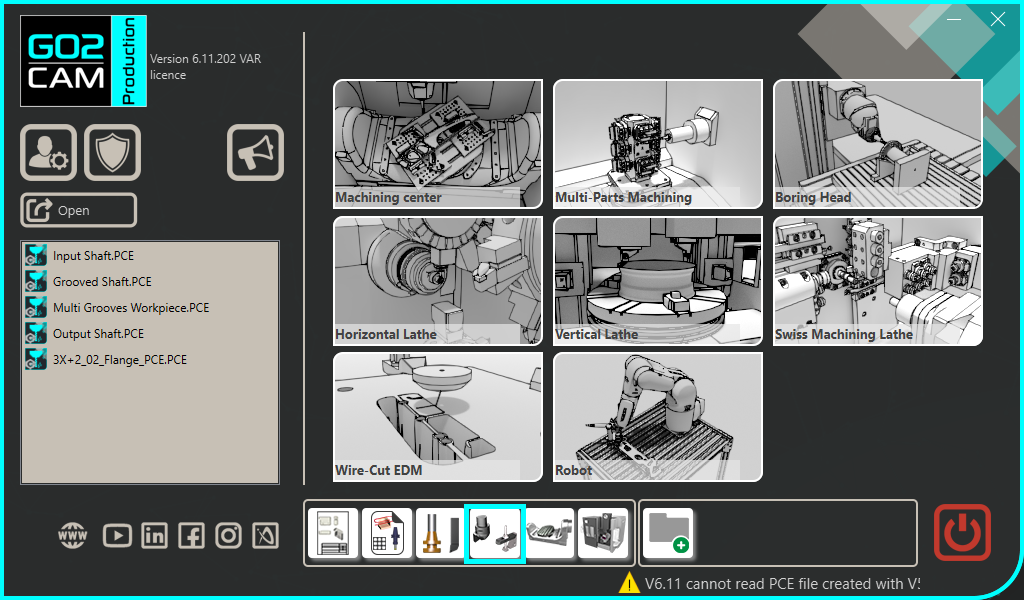

Sélectionnez le module « Bridage / Porte-outils » dans la page d'accueil. |
|
|
Cliquez sur le bouton GO |
|
|

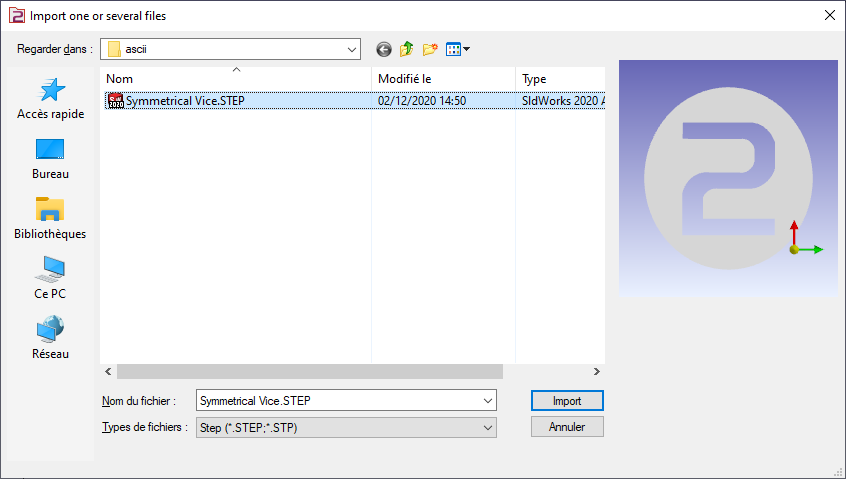

Sélectionnez le fichier à importer |
|
|
Sélectionnez l'option d'importation à appliquer au solide. Cliquez sur « Appliquer » |
|
|
Cliquez sur l'onglet « Création » puis sur le menu « Étaux et brides » |
|
|
Cliquez sur la commande pour créer le système d'axes |
|
|
Sélectionnez l'outil pour définir la position du système d'axes |
|
|

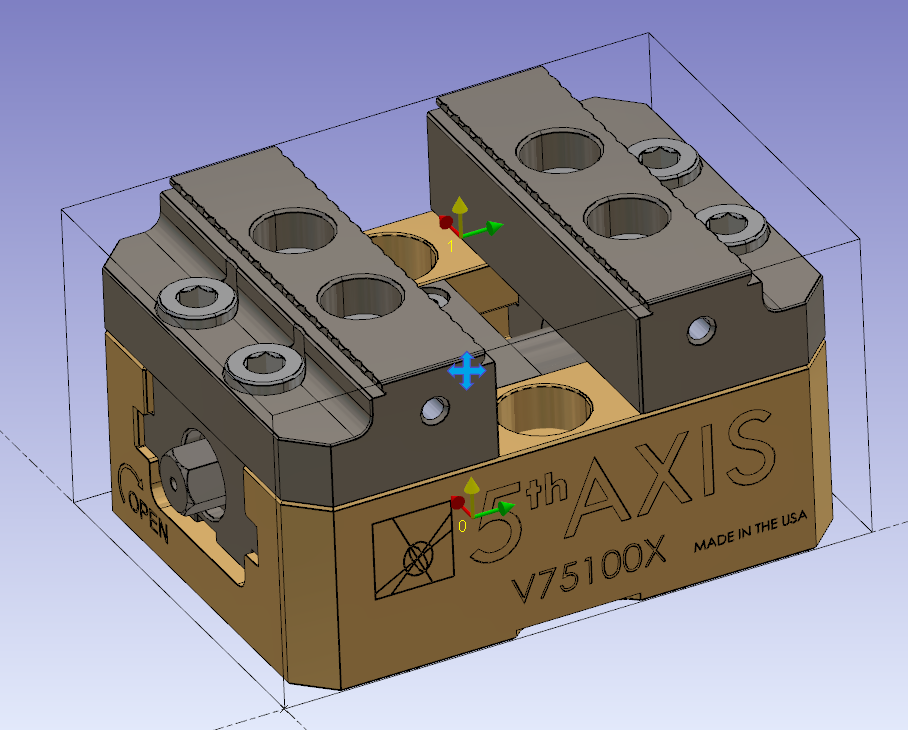

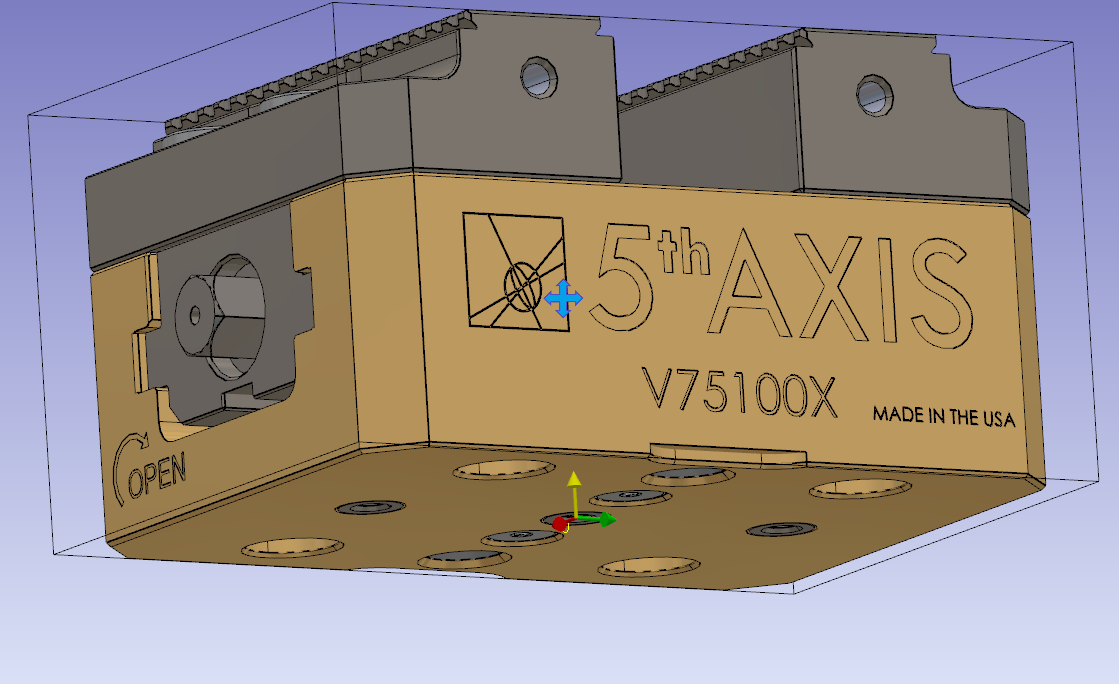

Définissez le système d'axes 0.
Cliquez sur la face inférieure et validez.
Le système d'axes correspondra au système d'axes du montage d'usinage sur lequel l'étau sera monté.
|
|
|
Faites la même commande pour créer le système d'axes 1.

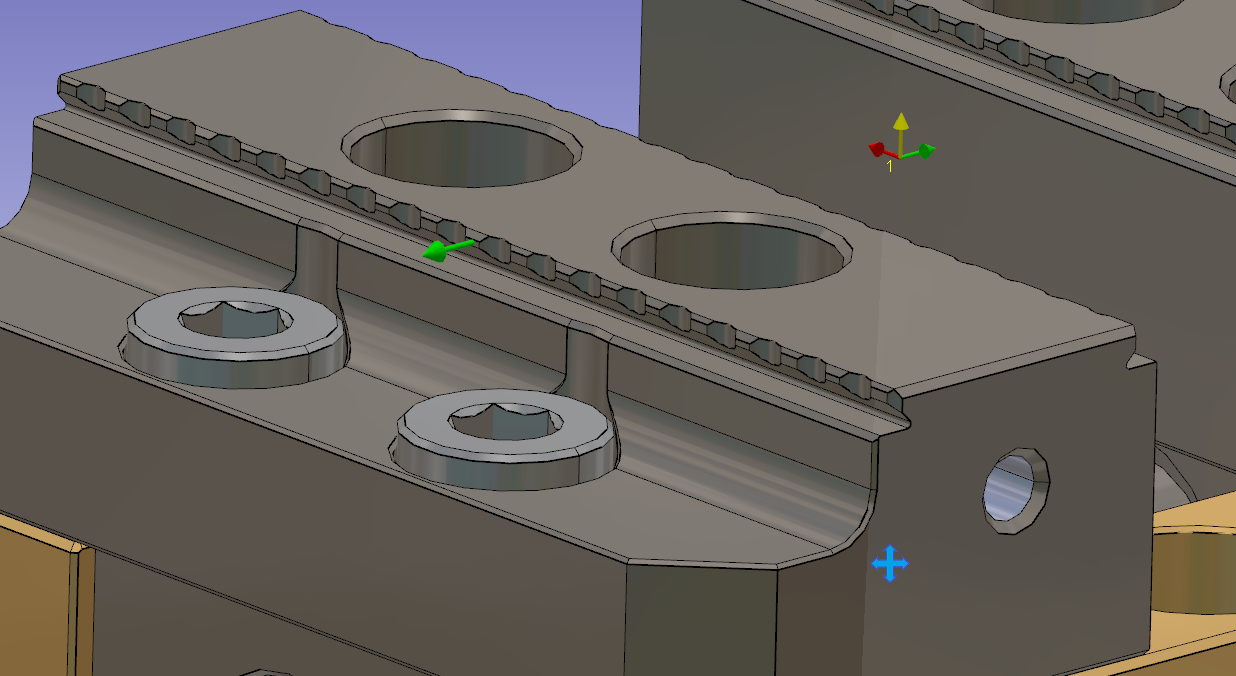

Le système d'axes 1 sera le point que vous pourrez piloter lorsque vous positionnerez l'étau sur la pièce. Pour un étau symétrique, il doit être centré entre les deux mors.
Note : Pour la hauteur de l'axe, utilisez l'Altitude Z et sélectionnez la partie la plus haute de l'étau. |
|
|
Cliquez sur l'outil vecteurs composant. |
|
|

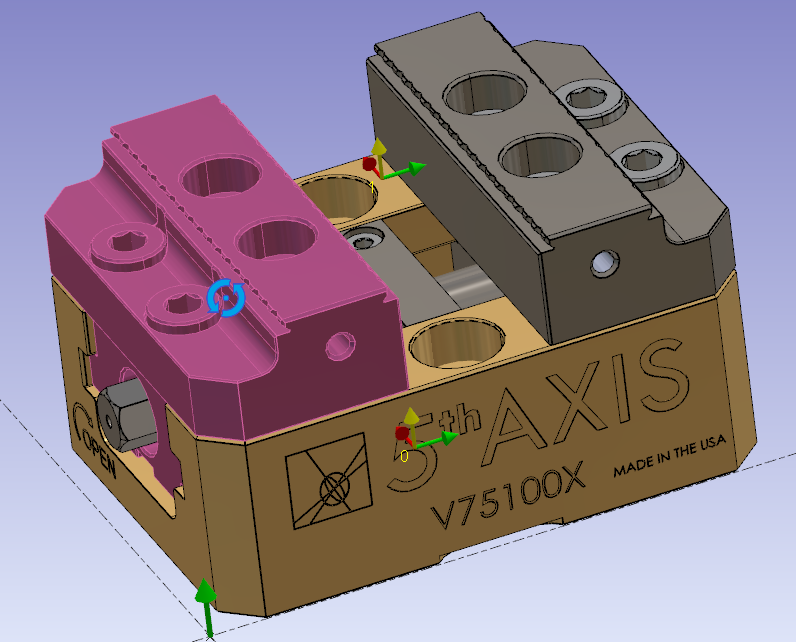

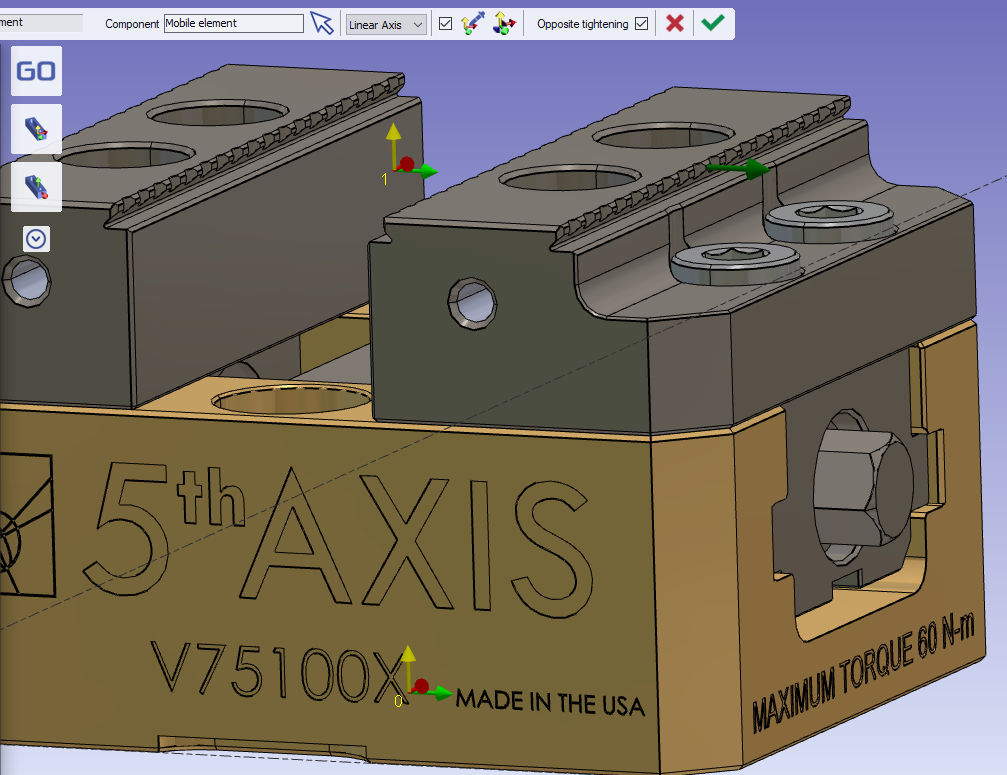

Sélectionnez le premier mors comme élément mobile. |
|
|
Puis cliquez sur l'outil pour créer la direction de mouvement. |
|
|

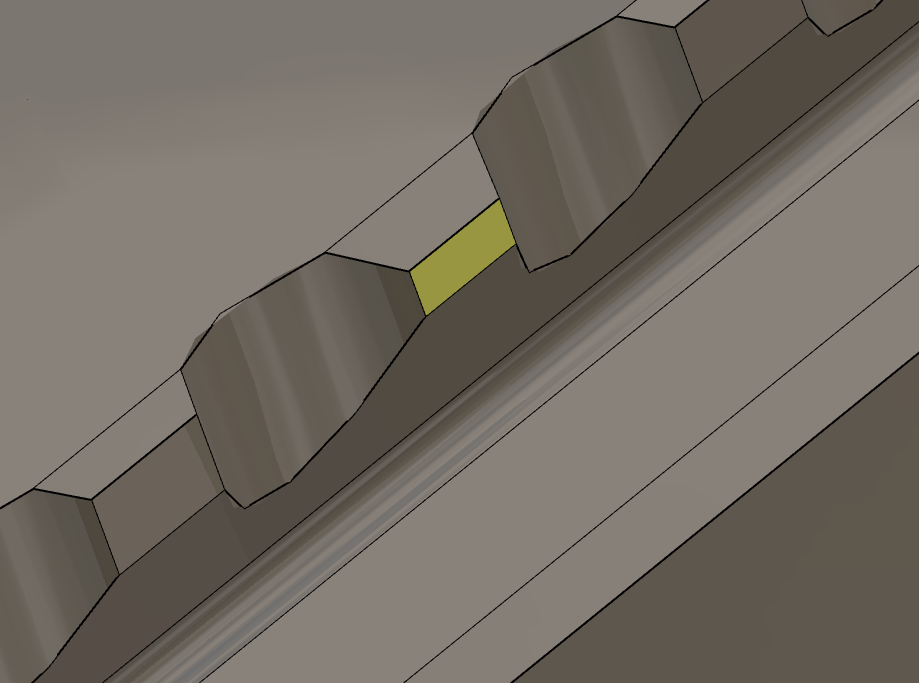

Cliquez sur la face du mors mobile. |
|
|
Validez la création de l'élément mobile. |
|
|
Faites la même opération pour le second mors. |
|
|

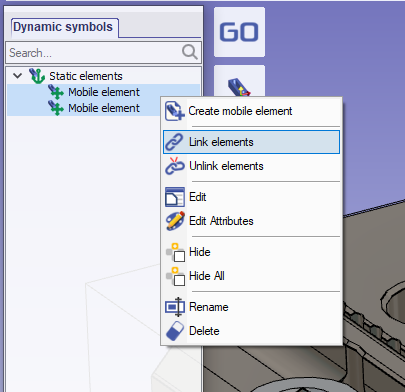

Pour synchroniser le mouvement des deux mors, sélectionnez les deux dans l'arbre de gauche. Faites un clic droit pour afficher le menu contextuel puis « Associer éléments ».
Les éléments associés se déplaceront de la même distance dans la direction définie. |
|
|

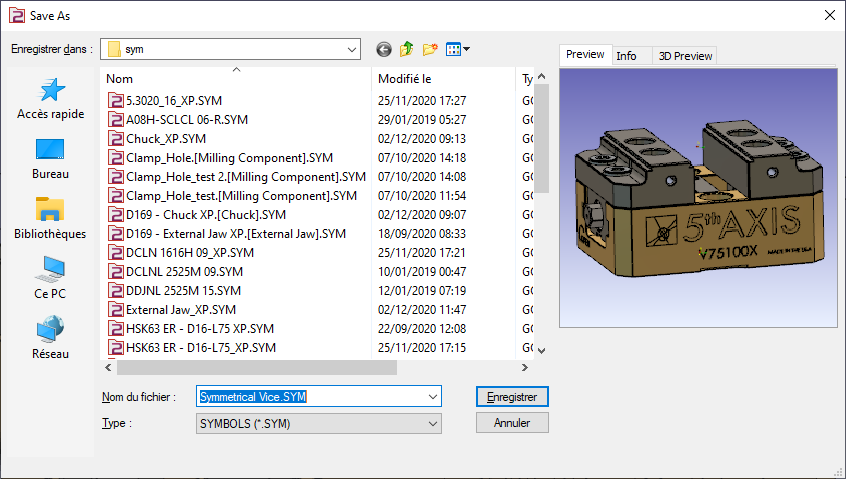

Enregistrez le fichier dans le dossier symboles utilisateur pour utilisation dans GO2cam. |
|
Informations complémentaires
Ce type d'étau permet d'inverser le mors et d'avoir une autre position de serrage.
Il est possible de le configurer dans le même symbole. Pour ce faire, suivez les étapes suivantes.
|
Ouvrez l'étau précédent |
|
|

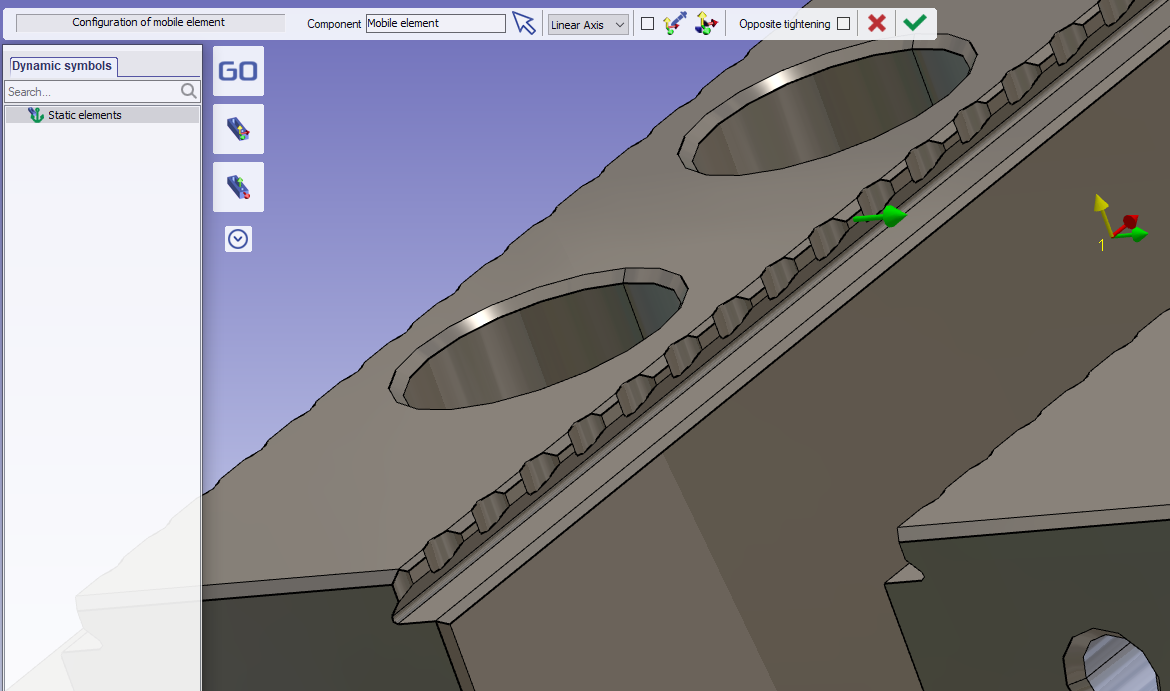

Ajouter élément mobile sans solide.
|
|
|
Inversez la direction du vecteur pour définir le mouvement opposé à la face sélectionnée. |
|
|

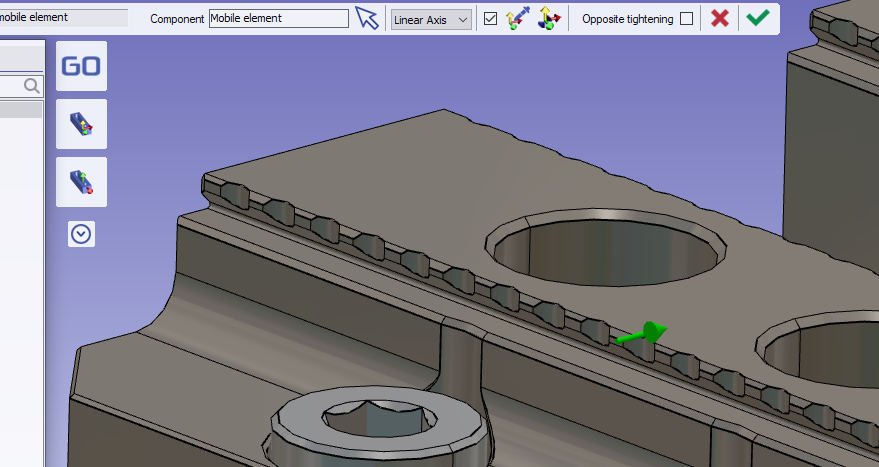

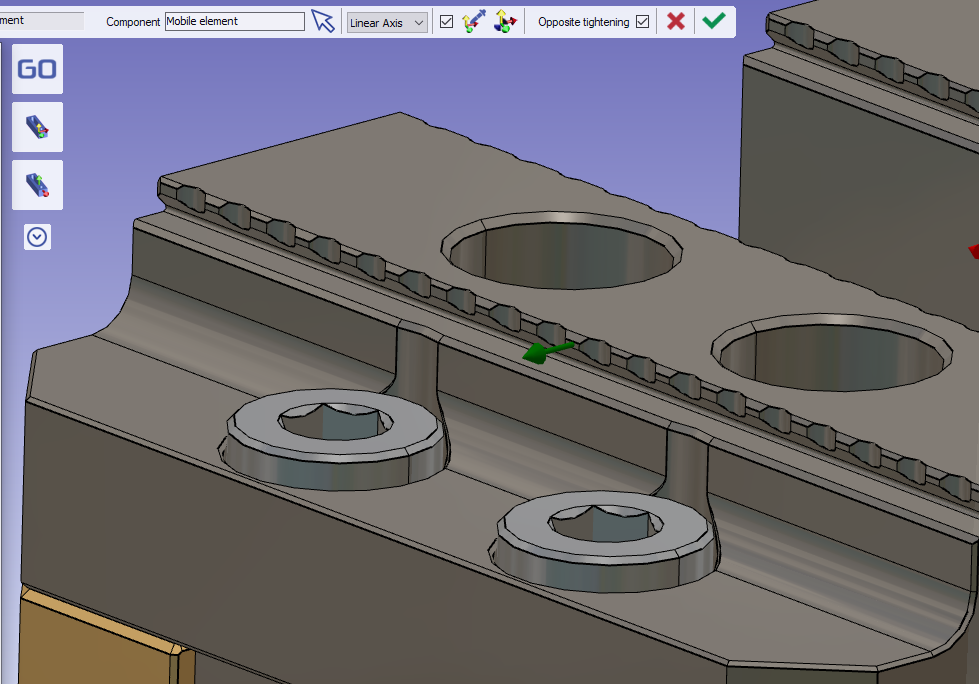

Cochez l'option « Serrage opposé » pour inverser l'affichage du vecteur.
La couleur du vecteur change et l'affichage est inversé.
Validez ensuite le nouvel élément mobile. |
|
|
Faites de même pour l'autre côté. |
|
|

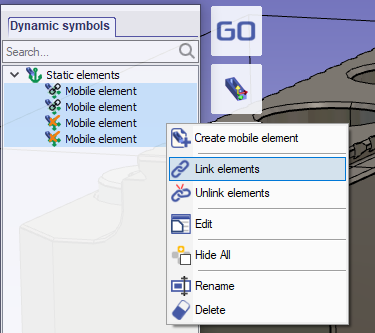

Associez les quatre éléments mobiles ensemble. |
|
|
Enregistrez votre symbole |
|
|

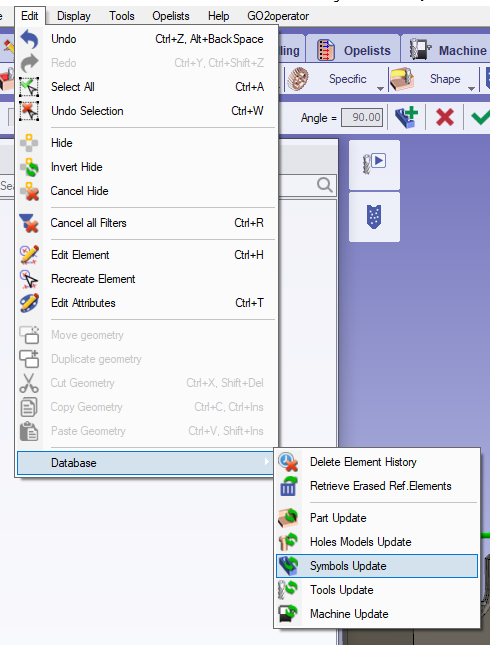

Important : Si le symbole doit être utilisé dans un projet qui utilise déjà sa première version, assurez-vous que la base de données des symboles est mise à jour. |
|
Points clés
-

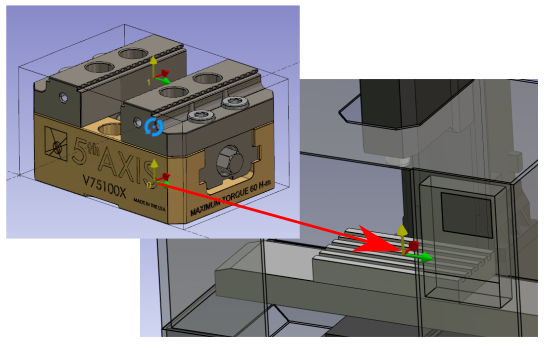

Le système d'axes 0 sera monté sur le support de montage de la machine.
-
Le système d'axes 1 sera utilisé pour positionner l'étau sur le brut.
-
Il comportera deux éléments mobiles.
-
Les éléments mobiles doivent être associés pour se déplacer ensemble.
Plusieurs systèmes d'axes peuvent être définis pour positionner l'étau sur le brut. Pour ce faire, ajoutez des systèmes d'axes supplémentaires.
|
|
|
