Introduction
Cette page explique comment créer un étau à une mâchoire mobile pour une fraiseuse.
|
|
Création d'étau
|
Sélectionnez le module "Bridage / Porte-outils" dans la page d'accueil. |
|
|
Cliquez sur le bouton GO |
|
|

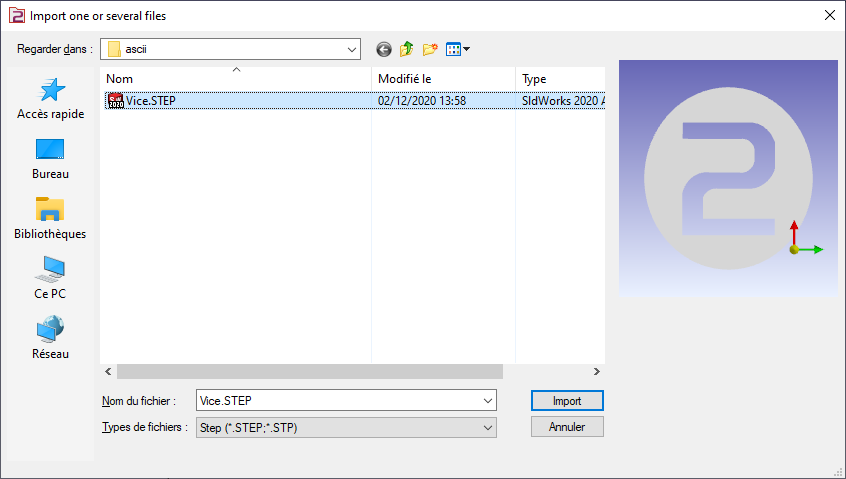

Sélectionnez le fichier à importer |
|
|
Sélectionnez l'option d'importation à appliquer au solide. Cliquez sur "Appliquer" |
|
|

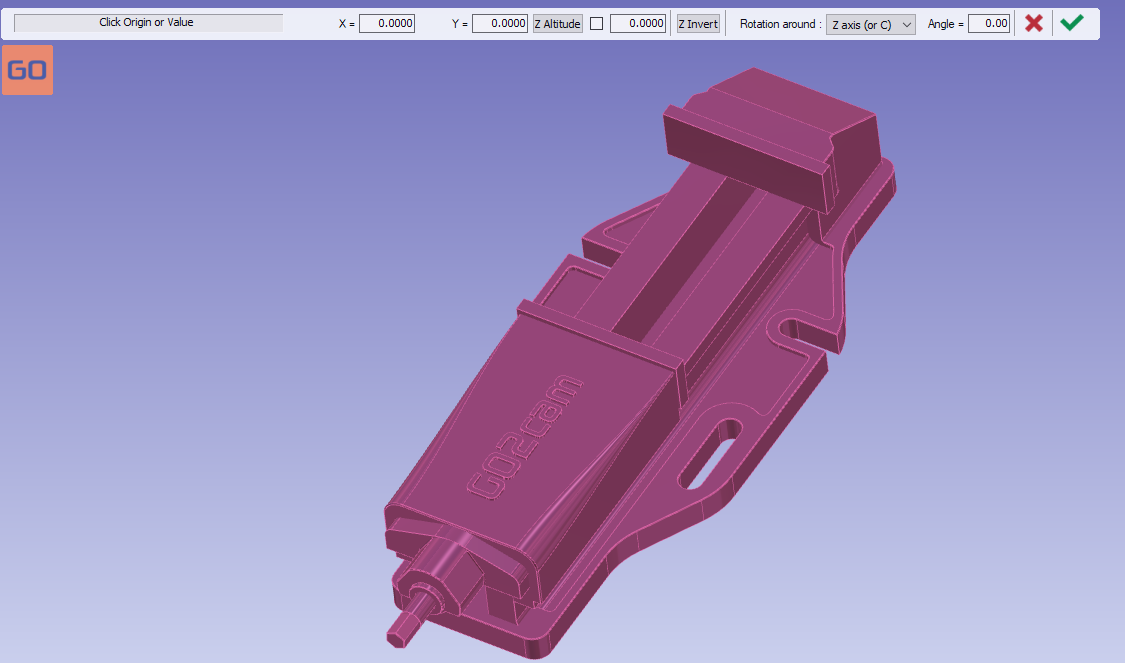

Cliquez sur la face plane pour orienter l'étau. La face cliquée aura l'axe Z comme vecteur normal. |
|
|
L'origine peut être validée directement sans autre action. |
|
|
Cliquez sur l'onglet "Création" puis sur le menu "Étaux et brides" |
|
|
Cliquez sur la commande pour créer le système d'axes |
|
|

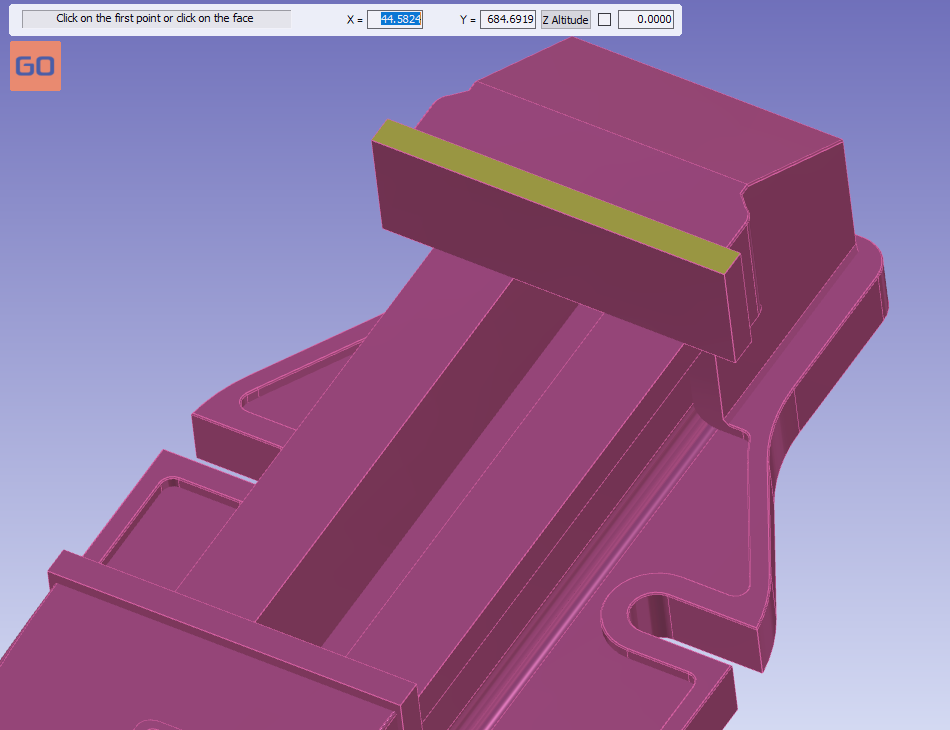

Sélectionnez l'outil pour définir la position du système d'axes |
|
|

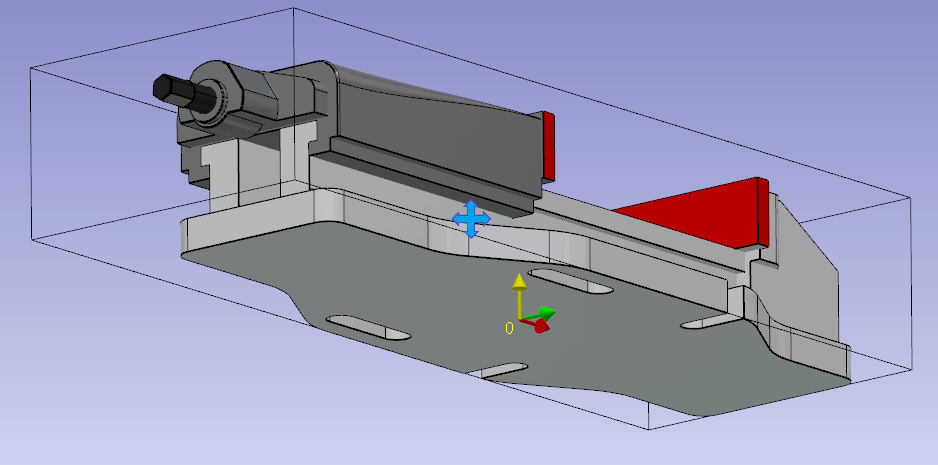

Définissez le système d'axes 0.
Le système d'axes correspondra au système d'axes du support de montage, sur lequel l'étau sera monté.
|
|
|

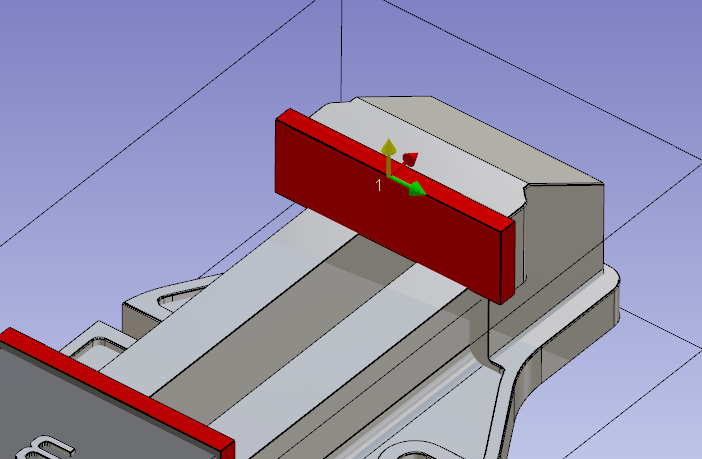

Faites la même commande pour créer le système d'axes 1.
Le système d'axes 1 sera le point que vous pourrez piloter lorsque vous définirez la position de l'étau sur la pièce. |
|
|
Cliquez sur l'outil vecteurs composant. |
|
|

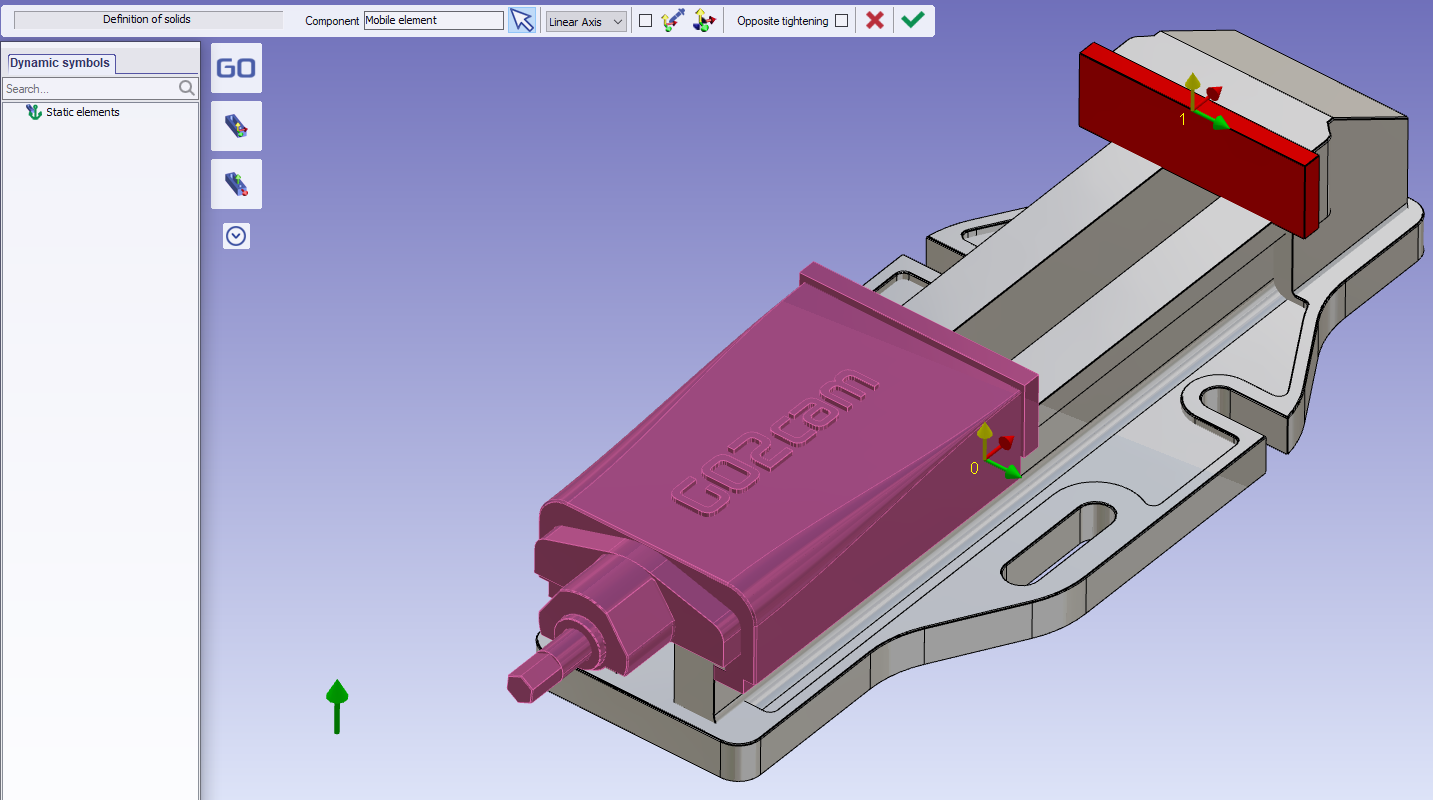

Veuillez sélectionner l'élément mobile. Toute la géométrie non sélectionnée dans l'élément mobile sera considérée comme élément fixe. |
|
|

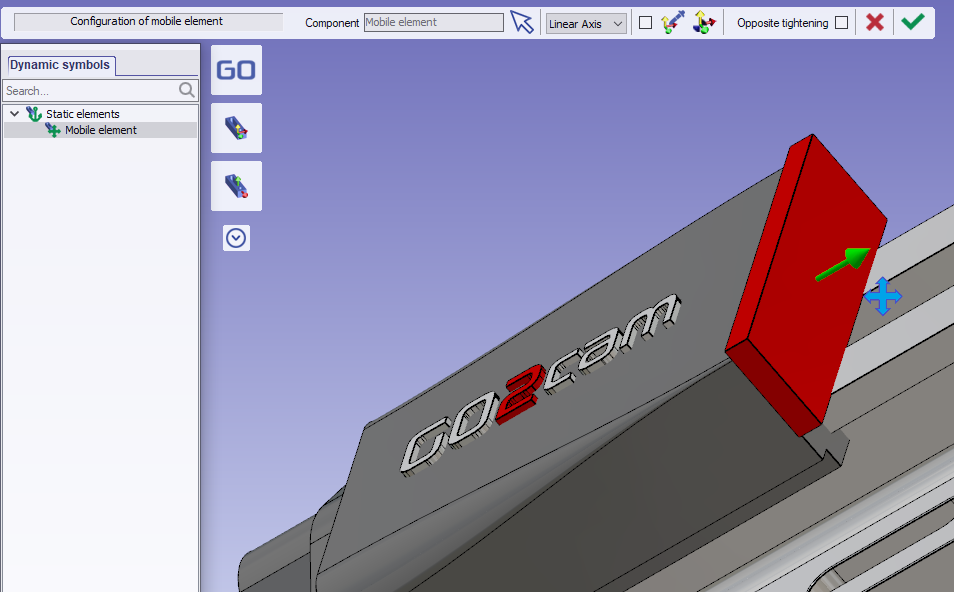

Cliquez ensuite sur l'outil pour créer la direction de mouvement |
|
|

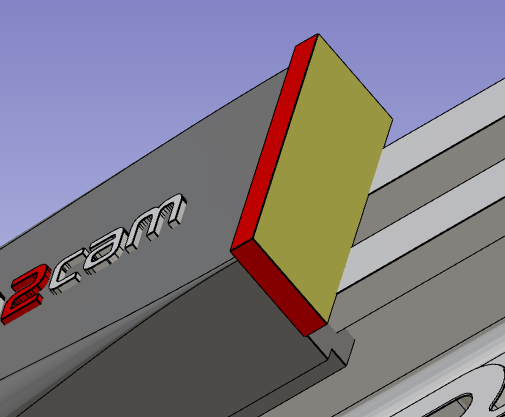

Cliquez sur la face de la mâchoire mobile |
|
|
Validez la création de l'élément mobile |
|
|

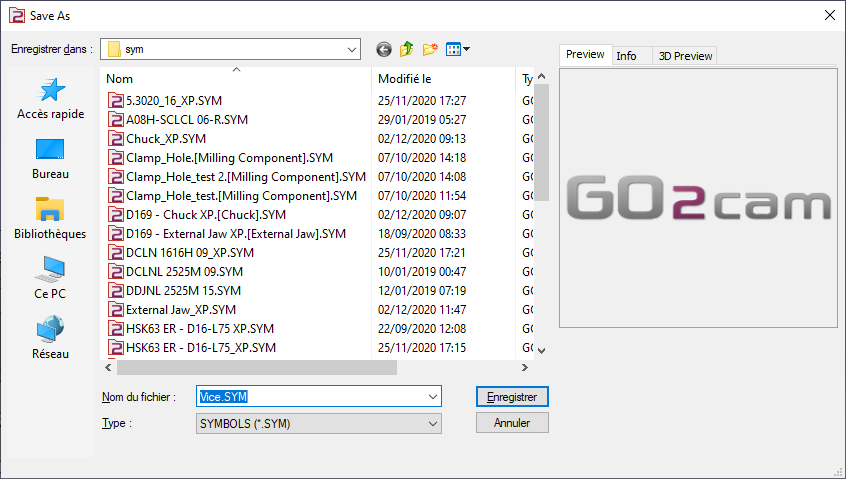

Enregistrez le fichier dans le dossier symboles de l'utilisateur pour utilisation dans GO2cam. |
Points clés
-

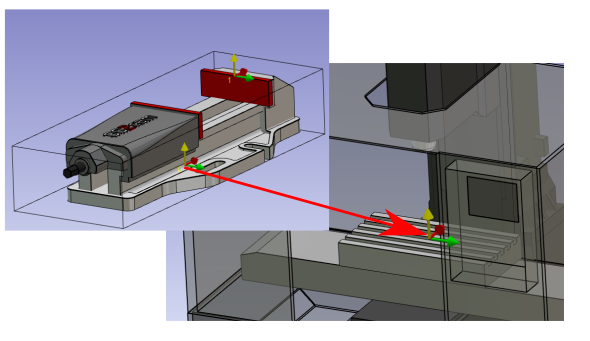

Le système d'axes 0 sera monté sur le support de montage de la machine.
-
Le système d'axes 1 sera utilisé pour positionner l'étau sur le brut.
Plusieurs systèmes d'axes peuvent être définis pour positionner l'étau sur le brut. Pour ce faire, ajoutez des systèmes d'axes supplémentaires.
