Introduction

Cette page explique comment créer un mors externe qui sera monté sur un mandrin pour machine à tourner.

▶️ Regardez une vidéo en bas de page : Cliquez ici


Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.

  • La flèche - inverse l'orientation de l'axe sélectionné

  • La lettre - permet de repositionner l'axe sélectionné dans une direction différente

  • L'origine - permet de relocaliser le trièdre vers une autre origine.

▶️ Regardez une vidéo sur le processus de création.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

Création de mors

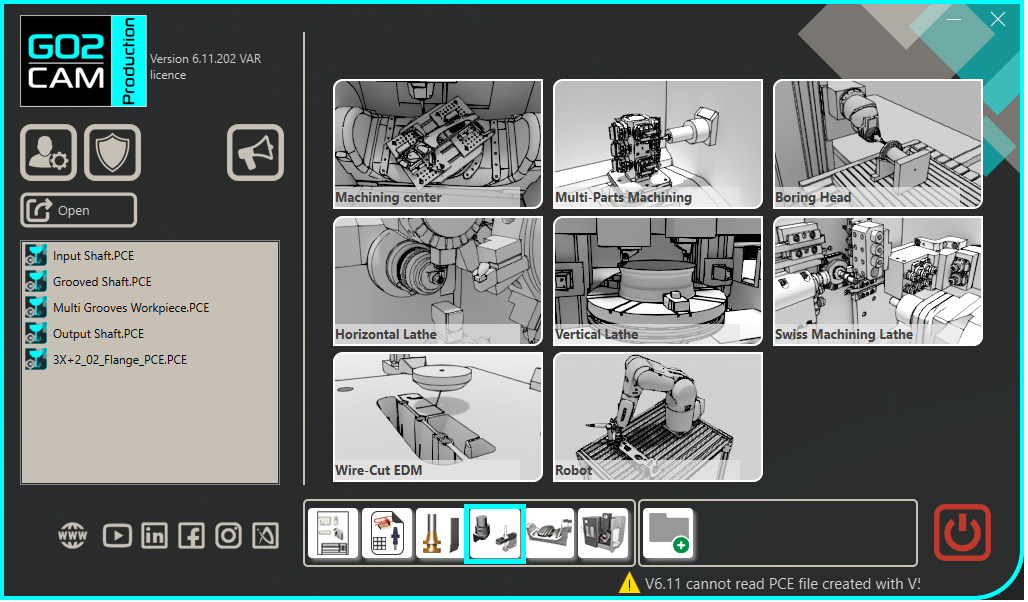

Sélectionnez le module « Bridage / Porte-outils » dans la page d'accueil.

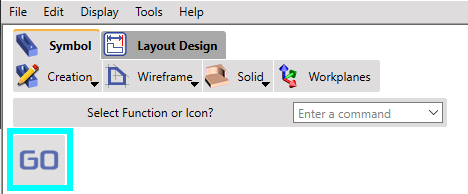

Cliquez sur le bouton GO

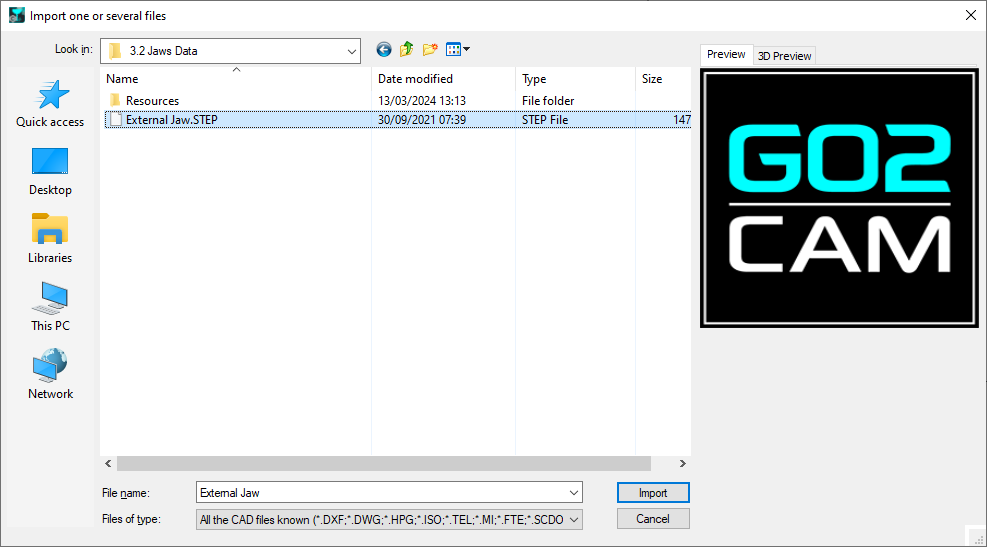

Sélectionnez le fichier à importer

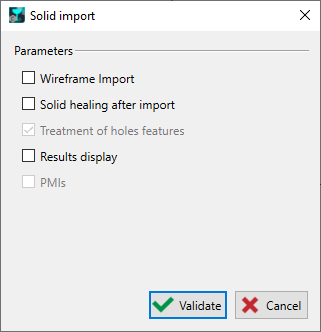

Sélectionnez l'option d'importation à appliquer au solide.

Cliquez sur « Appliquer »

Solid import.png

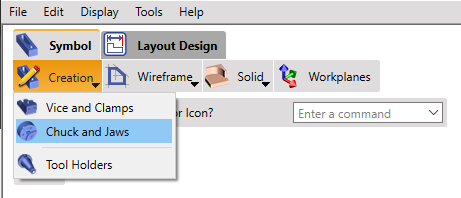

Cliquez sur l'onglet « Création » puis sur le menu « Mandrin et mors »

Creation of chuck and jaws.PNG

Cliquez sur la commande pour créer le trièdre

Sélectionnez l'outil pour définir la position du trièdre

Position of system of axis.PNG

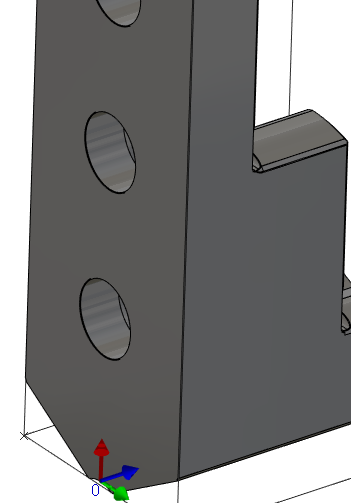

Définissez le trièdre 0.

L'origine du trièdre définit la face qui correspondra au trièdre 1 du mandrin.

Les axes X et Z doivent être définis pour correspondre aux axes X et Z du trièdre 1 du mandrin.

reference 0 copy-20240313-112104.png

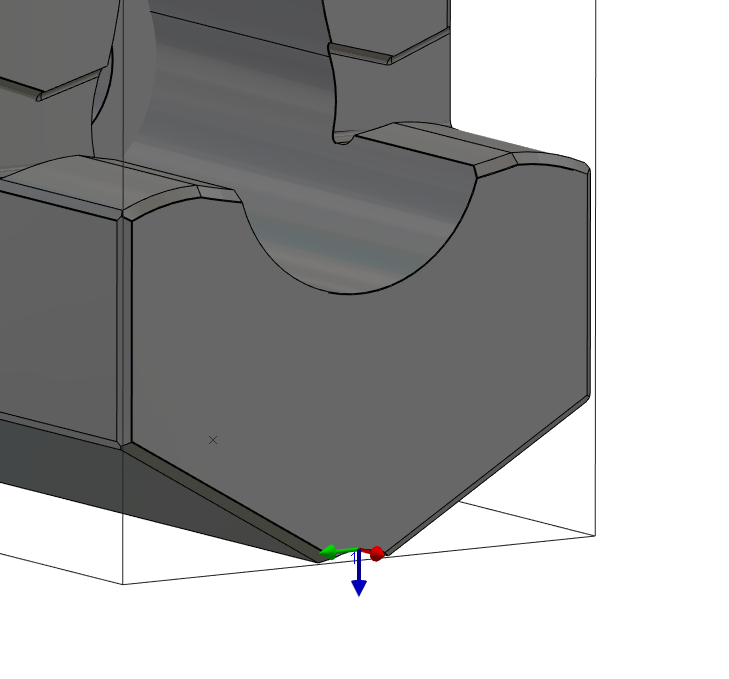

Faites la même commande pour créer le trièdre 1.

La position de l'origine définira la position de serrage. Cela signifie que le dos de la pièce sera à cette position si l'épaisseur des cales est réglée à 0.

L'axe Y doit être aligné avec l'axe Y du trièdre 0.

L'axe Z définit la direction de serrage. Il doit être dans la direction de la pièce.

Reference 1.png

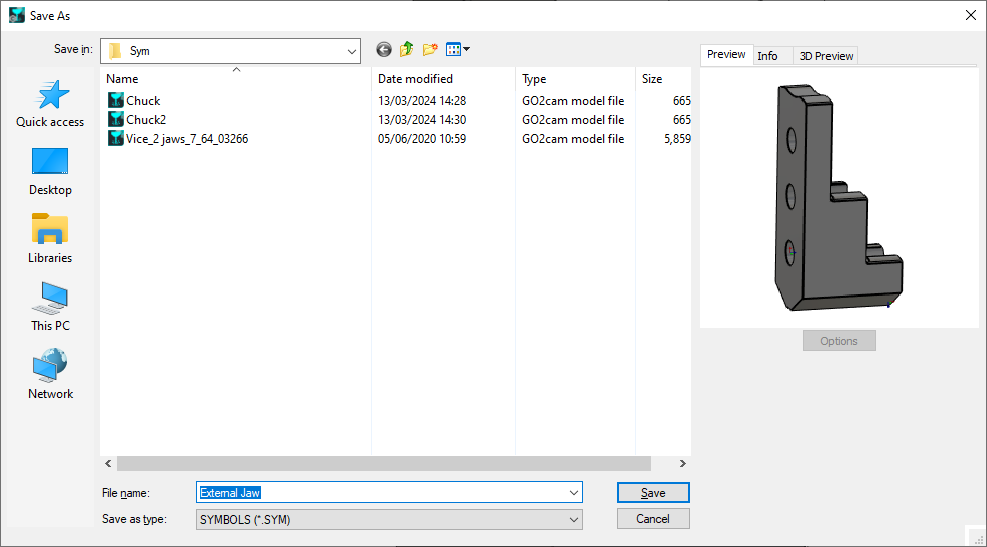

Enregistrez le fichier dans le dossier symboles de l'utilisateur pour utilisation dans GO2cam.

save as.png

Points clés

  • L'origine du trièdre 0 définit la position Z du mors sur le trièdre 1 du mandrin.

  • Les axes X et Z du trièdre 0 s'aligneront avec les axes X et Z du trièdre 1 du mandrin.

  • Le trièdre 1 définit la position de serrage pour la pièce. L'axe Y doit correspondre à l'axe Y du trièdre 0. L'axe Z indique la direction de serrage, opposée à l'axe X du trièdre 1 pour un serrage externe et alignée dans la même direction pour un serrage interne.

  • Le point d'origine du trièdre définit la position Z pour la pièce. Si l'épaisseur de la cale est réglée à 0, le dos de la pièce s'aligne avec l'origine.

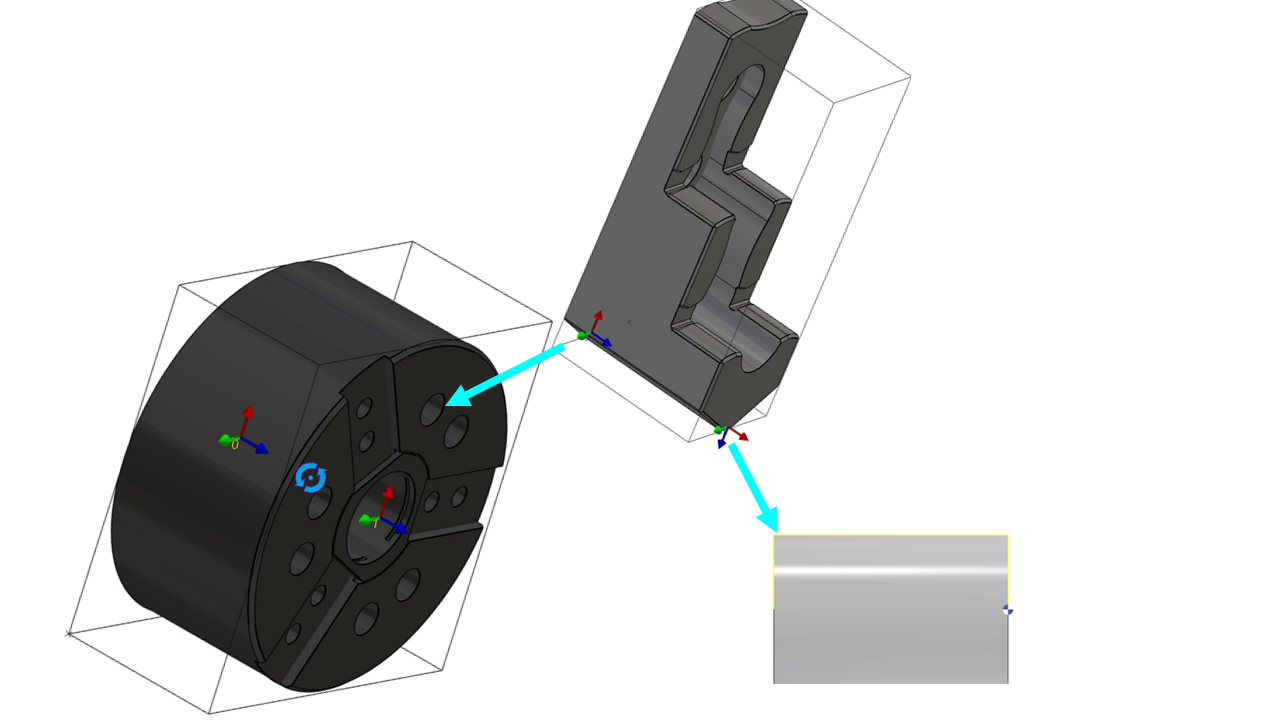

Plusieurs points de serrage peuvent être définis sur un mors si plusieurs positions de bridage sont requises. Pour ce faire, créez des trièdres supplémentaires sur le mors.

CHUCK JAWS AND WORKPIECES-20240313-113835.png


▶️ Regardez une vidéo sur les mors :
