Cette commande automatise l'importation de modèles CAO 3D, en chaînant les actions nécessaires à la préparation de l'usinage : lecture du fichier, positionnement du solide et choix de l'origine machine, mais aussi :

• En fraisage et érosion fil, création automatique du brut d'usinage,

• En tournage, calcul de la silhouette 2D,

• La multi importation (assemblage ou import de plusieurs fichiers) offre un traitement spécifique et optimisé des solides.

Refonte complète du workflow d'Import :

• Nouvelle interface ruban avec une séquence claire des étapes variant selon les modules.

• Les séquences varient en fonction des modules et des conditions dans lesquelles le workflow est lancé.

• Définition directe de la machine, de la matière et des montages.

• Définition des opérations de broche principale, reprise, retour en fonction du module.

• Ruban dynamique permettant de revenir à tout moment aux étapes précédentes pour modifications.

• Contrôles de validation pour passer à l'étape suivante, terminer l'assistant ou compléter automatiquement l'assistant avec les valeurs par défaut.

• Tous les réglages sont sauvegardés, permettant de réutiliser les mêmes configurations pour le prochain projet.

Processus entièrement automatique :

Vous pouvez obtenir automatiquement une pièce usinée avec tous les parcours outils, uniquement avec l'import et la validation automatique du workflow. Tout est traité selon les valeurs par défaut / sauvegardées précédemment.

Workflow en fraisage

• Icônes dédiées spécifiques au module

• Nouveau bouton pour Inverser la direction de l'axe Z lors du positionnement.

• Réglage facile du mandrin/étau - reconnu et optimisé automatiquement par le logiciel.

Reconnaissance des dispositifs de bridage

Lors du workflow d'import, les solides peuvent désormais être définis comme dispositif de bridage. Ceci est pris en compte à l'étape de positionnement de la pièce et également lors du calcul des parcours outils.

Un exemple est donné dans le module de tournage vertical.

Workflow pour pièce usinée

La nouvelle commande disponible dans le menu Fichier permet le lancement du workflow d'import d'une pièce usinée. Le brut restant est reconnu et le calcul est effectué en fonction de celui-ci.

Workflow Solide Conçu

• Préparation : Préparez et éditez vos modèles solides directement dans l'environnement de conception avant de démarrer le Workflow.

• Transfert Automatique du Modèle : Lancez le workflow guidé de manière transparente ; votre conception actuelle est automatiquement reconnue comme la pièce à usiner.

• Configuration Simplifiée : Définissez rapidement votre machine, matière, brut et bridage via une séquence structurée.

• Validation en un clic : Choisissez de calculer les opérations individuelles ou sélectionnez "Valider automatiquement" pour exécuter l'ensemble du processus automatisé en une seule fois.

Workflow en Érosion à fil

• Case à cocher Analyse couleur dans le ruban du workflow pour prendre en compte les stratégies couleur.

• Détection automatique des points d'enfilage lors de l'étape d'identification : Détecte les petites caractéristiques cylindriques dans une plage de diamètres définie par l'utilisateur et les configure comme points d'enfilage.

• Applique les stratégies en fonction de la couleur des profils et de celle définie lors de la définition de la stratégie. Permet d'avoir différentes opérations pour le même type de typologie.

Vous pouvez regarder une vidéo du processus complet : Cliquez ici

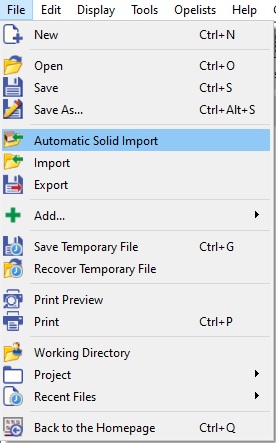

Dans le menu Fichier , choisissez Solide Automatique Import .

Sélectionnez le fichier, puis cliquez sur Import.

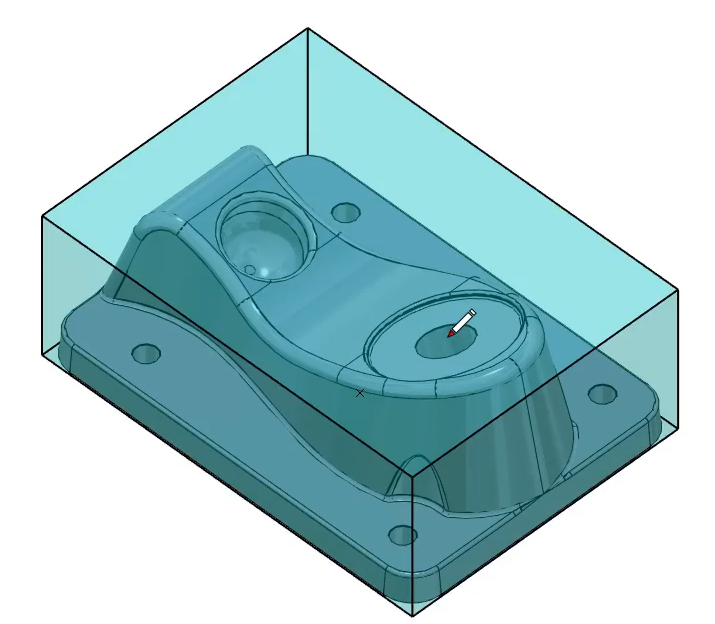

Le brut n'est pas créé à cette étape, cependant une boîte englobante est générée pour envelopper le solide.

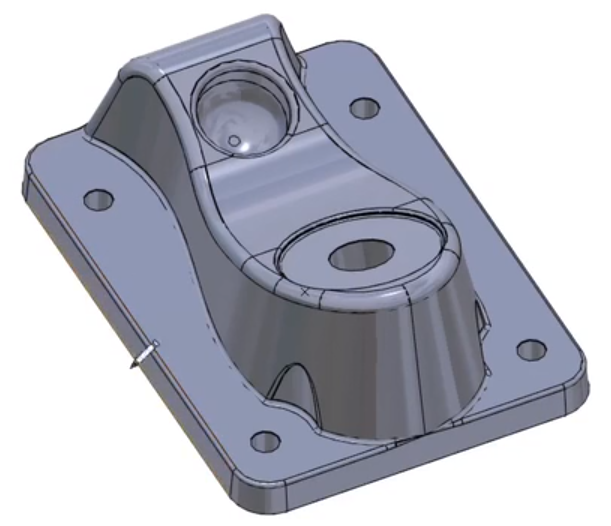

Cette étape est le positionnement du solide et du brut sur le plan XY du plan de référence. Il vous suffit de cliquez la face d'appui qui sera en contact avec la table ou le plateau de la machine. Vous pouvez également directement cliquer une face du solide avec l'icône [3]

Validez en cliquant sur l'icône [4] .

La position résultante est calculée en optimisant la taille du brut.

Vous pouvez également orienter la pièce en insérant l'angle d'orientation dans [1] . Ceci fera pivoter la pièce dans le plan XY.

Notez que la boîte englobante se réajustera dynamiquement pour s'adapter à l'orientation actuelle du solide.

Vous pouvez également positionner le solide selon une arête du solide, en définissant l'axe X avec la sélection de 2 points sur le solide [2] .

Vous pouvez regarder une vidéo montrant un cas particulier pour la sélection de la face d'appui :

Brut Cubique

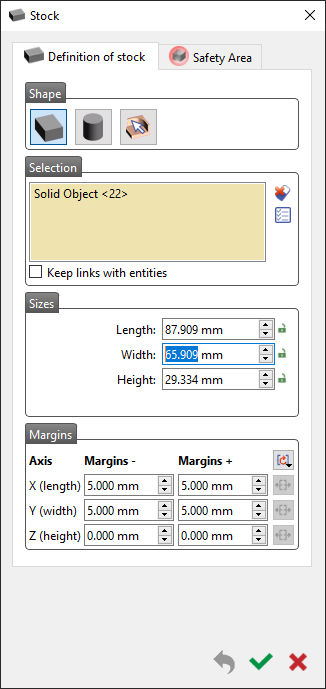

L'étape suivante permet de modifier la forme, la taille et la position du brut.

Le brut créé est cubique, mais vous pouvez choisir une forme cylindrique à ce moment,

Par défaut, le brut est la boîte englobante du solide avec 5 mm de plus dans les 6 directions X+, X-, Y+, Y-, Z+, Z-.

Vous pouvez modifier cette valeur de 5 mm, dans les Marges .

Permet de sélectionner le centre du brut cylindrique.

9 positions prédéfinies

Cliquer sur n'importe quelle extrémité d'arête sur le solide ou cliquer sur une face pour obtenir son barycentre.

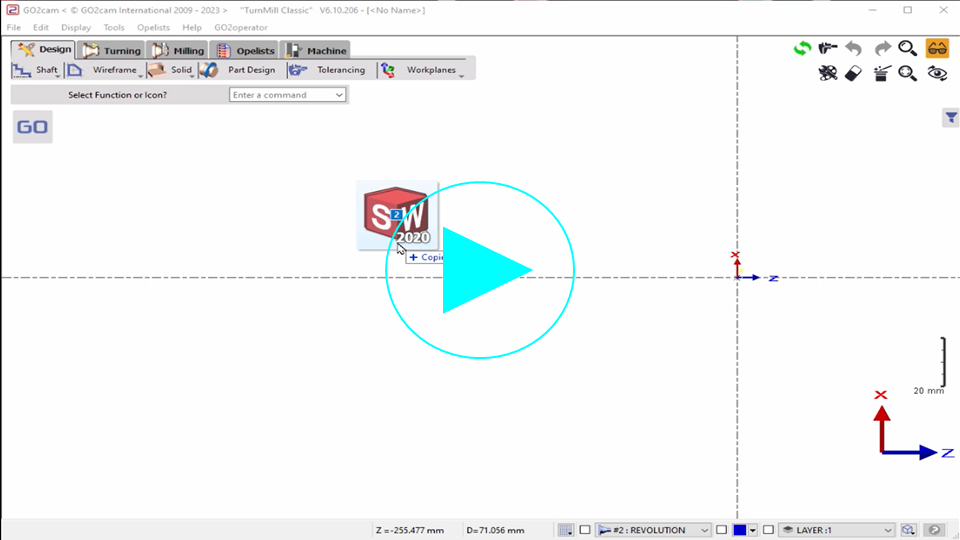

Vous pouvez regarder une vidéo sur l'Import Automatique de Solide :

Dans le menu Fichier , choisissez Solide Automatique Import .

Sélectionnez le fichier puis cliquez sur Ouvrir .

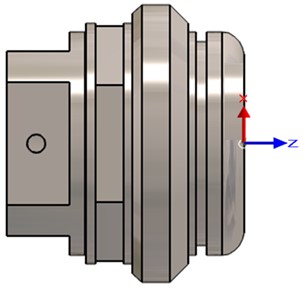

La pièce est correctement positionnée par rapport à l'axe de révolution.

L'origine est définie sur une extrémité.

Icône

Nom

Explication

Retourner la pièce

Retourne la pièce que vous avez importée.

Modifier l'axe Z

Pour modifier l'axe de révolution de la pièce si celui-ci n'a pas été correctement calculé.

Tourner autour de l'axe Z

Pour définir une rotation autour de l'axe Z (en degrés).

Optimisation du positionnement

Option ajoutée pour le tour parallèle, avec un calcul automatisé pour prendre en compte les pièces non cylindriques.

Assignation de couleur aux éléments de silhouette

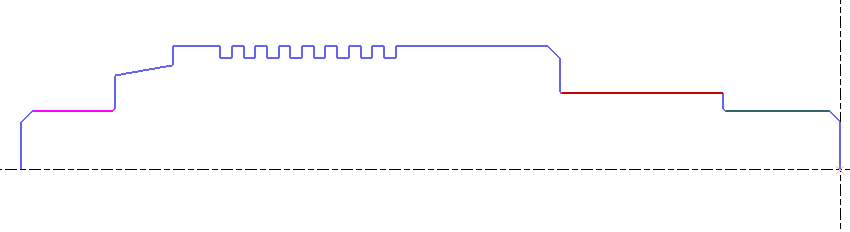

Si le fichier solide est livré avec des couleurs de faces différentes, l'utilisateur peut, lors de l'import du solide, choisir de reporter également la couleur des faces sur la silhouette générée. L'utilisateur a simplement à sélectionner l'icône ci-dessous (qui est grise initialement et se transforme en faces colorées lors de la sélection) et valider.

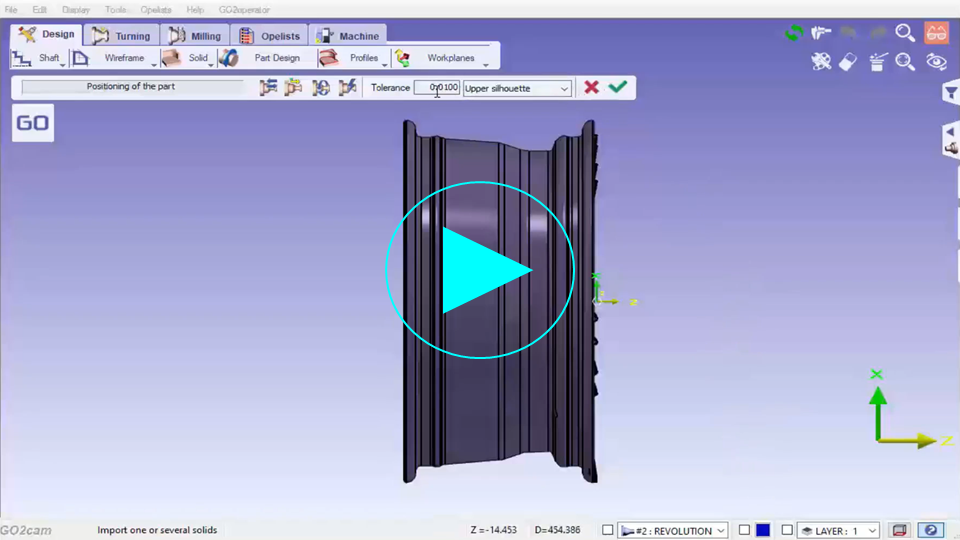

Vous pouvez regarder une vidéo sur la réparation de silhouette en utilisant l'option Tolérance :

Dans l'exemple ci-dessous, nous avons seulement cliqué Retourner la pièce. Vous devez valider la position ensuite.

Après validation, la la silhouette 2D est automatiquement créée, avec une couleur différente que le modèle solide.

By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1].

D'autres options sont proposées dans la zone de dialogue :

• Z mini [2] and Z maxi [3] to define Z values of the stock

• D Inner value [4] if the stock is cored out

• D outer [5] for outside diameter

• Overflow value [6] is applied in Z-, Z+ and over the larger diameter (value applied on the radius).

• Pour déplacer l'origine , cliquez sur l'icône [1] then show the new origin by clicking any geometric element (2D extremity or solid edge).

• Vous pouvez également entrer une valeur dans un champ dédié pour décaler l'origine.

• Cliquez sur l'icône verte pour valider l'origine , le positionnement est terminé.

Reconnaissance des dispositifs de bridage

Lors du workflow d'import, les solides peuvent désormais être définis comme dispositif de bridage. Ceci est pris en compte à l'étape de positionnement de la pièce et également lors du calcul des parcours outils.

Un exemple est donné dans le module de tournage vertical.

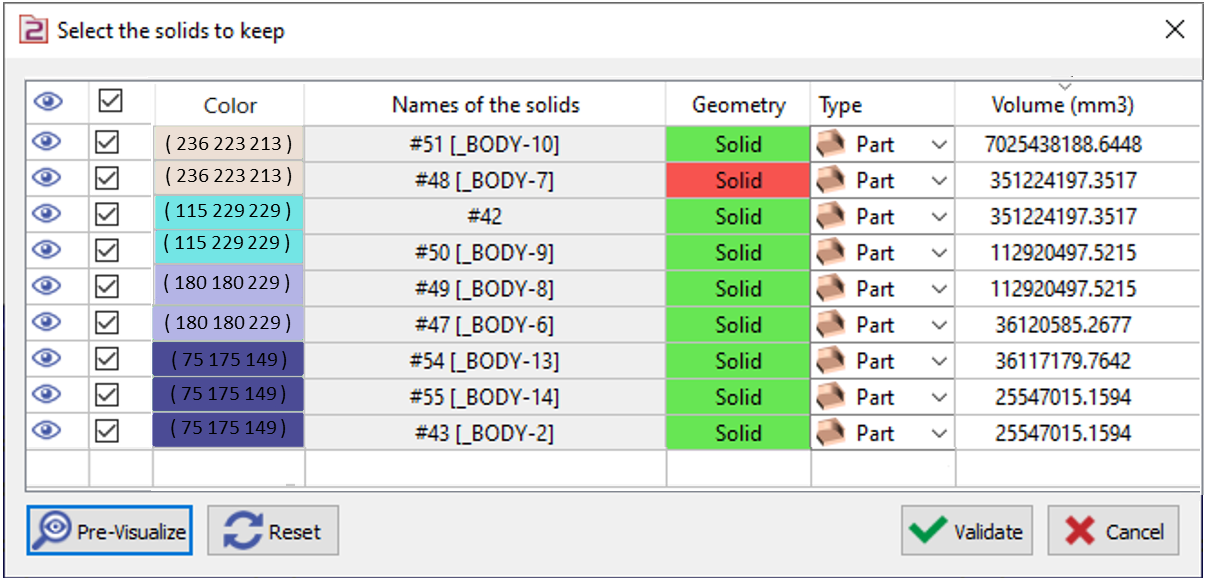

Visibilité

Cliquer sur cette icône permet de rendre un solide invisible/visible. Même s'il est invisible, il sera sélectionné pour l'import si nous validons à ce stade.

Sélection pour l'import

La case est cochée par défaut, tous les solides sont sélectionnés pour l'import si nous validons ainsi. Mais si vous 'décochez' une case de solide, alors il n'est pas pris en compte pour l'import.

Dans ce cas, l'icône Croix Rouge est affichée dans la colonne de visibilité, elle montre que le solide est retiré du processus.

Couleur du Solide

Vous avez maintenant une colonne 'couleur' supplémentaire qui vous aide à identifier la couleur du solide lors de l'import multiple. Il est particulièrement utile pour identifier quel solide doit être conservé. Le code de la couleur est également indiqué.

Noms des solides

Les noms des solides sont maintenant lus et affichés dans le tableau. Si le solide n'a pas de nom, le nom du fichier est donné.

Géométrie

Type géométrique de l'élément, il peut être solide, filaire ou surfacique. La couleur de la cellule donne une information supplémentaire sur la 'qualité' de l'élément. En vert l'élément est correct, en rouge un problème a été détecté. Soit vous devrez utiliser les commandes de réparation sur l'élément après l'import, soit vous pouvez le retirer dès maintenant de l'import s'il ne s'agit pas d'un élément nécessaire.

Type

Ici, le but est de définir l'utilisation de l'élément plus tard dans GO2cam.

La cellule offre 4 possibilités :

Pièce : solide à usiner,

Brut : les solides sélectionnés sont automatiquement transformés en brut d'usinage,

Symbole : sélection des éléments de bridage et de serrage,

Autre : solide à conserver mais qui n'appartient à aucune des 3 autres familles. Lors de la création du brut automatique, cet élément ne sera pas pris en compte pour le calcul de la boîte englobante. Par exemple, il peut s'agir de l'origine, qui est parfois conçue comme un solide.

Le choix peut se faire solide par solide, ce qui est probablement souvent le cas pour pièce et brut. Mais il est également possible de faire une sélection multiple et d'accéder au menu contextuel pour choisir le type d'élément. Vous pouvez lire plus d'explications sur la page suivante.

Pré-Visualiser : annule les commandes de masquage afin de voir les éléments qui seront effectivement importés.

Réinitialiser : toutes les actions précédemment effectuées (masquage, sélection, type d'éléments…) sont annulées et réinitialisées.

Valider : lorsque le traitement est terminé, cliquez sur valider pour passer à l'étape suivante.

Annuler : ce bouton permet de sortir de la commande d'import automatique. Cependant, l'import n'est pas annulé, les solides sont importés mais sans aucun traitement pour le positionnement et la création du brut et de l'origine.

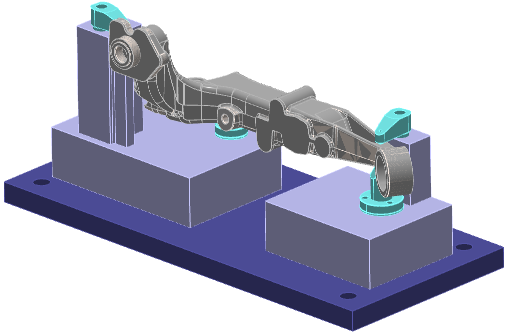

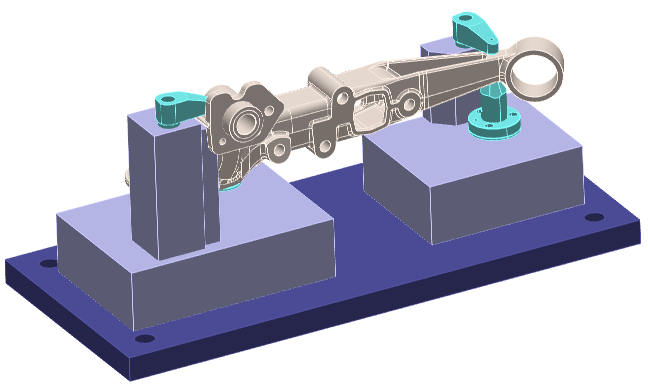

Cet assemblage comprend la pièce avec son brut de fonderie, et des éléments de bridage :

Le second solide (la plaque bleu foncé) n'est pas correct. Il n'est pas considéré comme un élément utile, nous l'annulons de l'import,

Les 4 éléments de bridage sont masqués,

Les types 'Pièce', 'Brut' et 'Symbole' ont été donnés aux différents éléments.

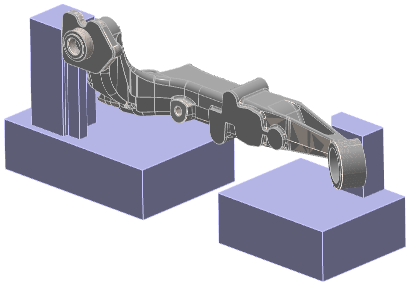

La pièce avec son dispositif de maintien est prête pour l'usinage.

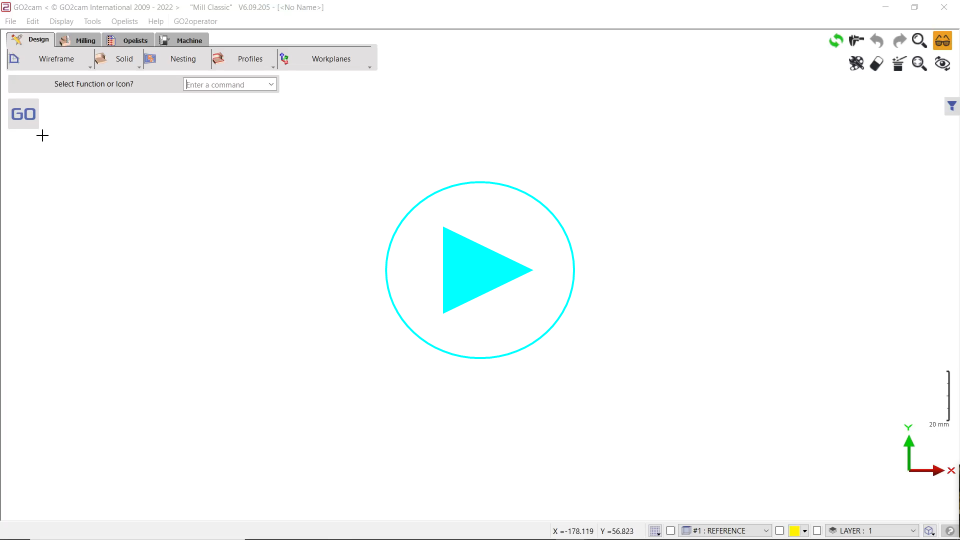

Voici une vidéo sur l'Import de Solides Multiples :

Voici une vidéo sur l'Assignation des Solides :

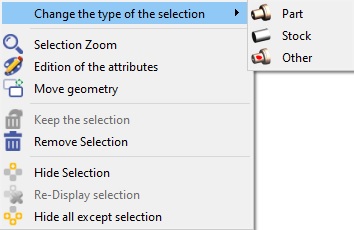

Un clic droit sur une ou plusieurs lignes permet d'accéder à certaines actions, avec l'avantage de la sélection multiple :

• Choix du type d'élément,

• Zoom sur le solide sélectionné,

• Éditer les attributs pour changer la couleur ou le calque de certains éléments,

• Déplacer la géométrie peut être utile dans certains cas.

On retrouve également les commandes de Suppression et de Masquage.

Cette vidéo montre comment la commande 'Déplacer' peut être utilisée lors de l'import de plusieurs fichiers CAO :
