Dialogue de création

Dans la V6.11, nous avons entièrement renouvelé le dialogue de création de brut.

Ce dialogue est similaire dans les 3 situations différentes :

  • création de brut , lorsque vous passez de l'onglet Conception à l'onglet Usinage pour la première fois,

  • édition du brut , lorsque vous double-cliquez sur la ligne dans l'arbre d'usinage ou faites un clic droit et sélectionnez Éditer.

  • création de brut lors de l' import automatique de solide.

Certaines icônes apparaîtront en fonction de l'environnement (Fraisage/Tournage/Décolletage/Érosion) dans lequel vous travaillez.

Vidéos d'exemple

Trois vidéos de démonstration sont disponibles, chacune couvrant un scénario distinct de création de brut :

  • Création de brut à partir de géométrie 2D (Import DXF)

    • Démontre la sélection d'éléments et la génération de brut en appliquant des marges.

  • Génération de brut lors de l'importation automatique de solide

    • Se concentre sur la définition d'un brut cylindrique à l'aide de paramètres dimensionnels.

  • Configuration du brut pour les opérations de tournage

    • Explique la fonction "Conserver les liens avec les entités" , la configuration de la Zone de sécurité et les ajustements géométriques.

Stock Creation- Dxf file.png

Stock creation for solid.png

Stock creation in Turning.png

Pièces de fraisage et d'érosion

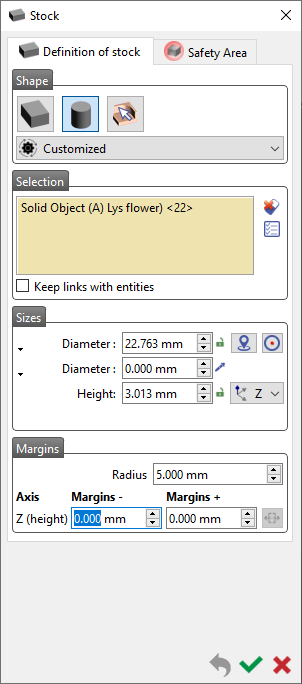

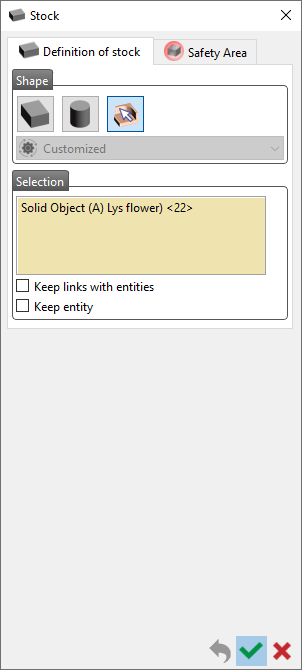

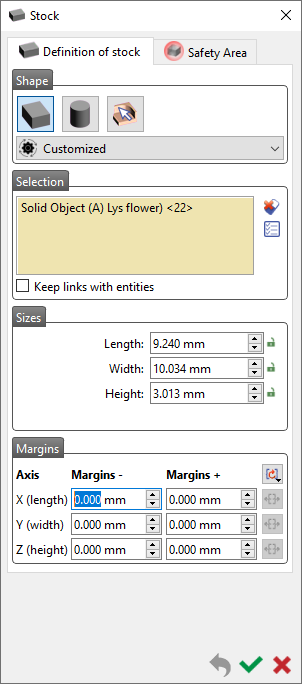

image-20250307-060436.png image-20250307-060500.png image-20250307-060527.png

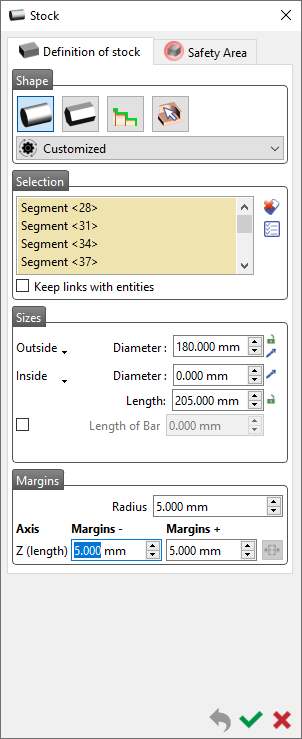

Pièces de tournage

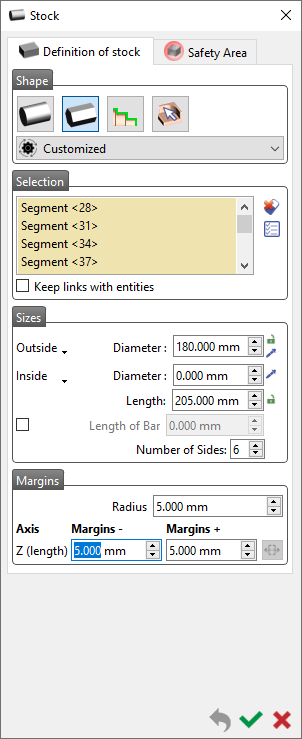

image-20250307-060629.png image-20250307-060648.png

Options de création

Forme du brut


Cubique (Fraisage & Érosion)

Vous pouvez choisir la forme du brut en cliquant sur cette icône. La forme physique du brut est maintenant affichée dans la boîte combinée.

Pour le cylindre, vous avez également la possibilité de définir un cylindre comme un tube, en définissant une valeur pour le diamètre intérieur


Cylindre (Fraisage & Érosion)


À partir d'un solide existant (Tous)

Vous pouvez créer un brut en cliquant sur un solide si vous sélectionnez cette option.


Cylindrique (Tournage)

La barre cylindrique peut également être définie comme un tube en définissant une valeur pour le diamètre intérieur.


N faces (Tournage)

Créez une barre de brut avec N faces, par exemple, avec une face hexagonale.


En sélectionnant un profil (Tournage)

Définissez le brut par sélection de profils pour obtenir une forme distincte.

Sélection

Conserver les liens avec les entités

Nous pouvons également maintenir les liens avec la sélection. Ainsi, si la géométrie est modifiée, le brut sera recalculé automatiquement.

Conserver l'entité

Permet de créer un brut tout en conservant le solide ou le maillage d'origine.


Tout supprimer

Nous effaçons toute la sélection en utilisant le bouton ' Tout supprimer


Tout sélectionner visible

Utilisé pour sélectionner toute géométrie visible à l'écran.

Tailles

Dimensions

Lorsque votre brut est connu, vous pouvez saisir les dimensions en termes de longueur , largeur , hauteur et diamètre/rayon (Intérieur/Extérieur), Longueur de barre, Nombre de faces (pour brut N faces)

En fraisage, Le brut cylindrique peut être de forme tubulaire , grâce à la possibilité de définir une valeur de diamètre intérieur.


Redéfinir manuellement le centre

Pour définir n'importe quel point du brut comme centre.


Centrer automatiquement

Pour définir automatiquement le centre du brut.


Verrouiller les dimensions

Aide à conserver la même dimension lors de l'édition marges .

Marges

Marges(-/+)

Les marges permettent la création du brut par un décalage de la boîte englobante de la géométrie.

Éditer le brut : Nous autorisons maintenant la modification des marges lorsque le brut a été créé sans historique


Marges identiques pour X et Y

C'est un bouton disponible pour saisir des valeurs identiques pour les marges X et Y.


Centrer les marges

Lorsque les dimensions d'un des axes sont verrouillées, vous pouvez utiliser le bouton 'Centrer les marges' pour assurer des marges égales pour l'axe verrouillé correspondant.

Zone de sécurité

En cliquant sur cette option , une boîte de dialogue apparaît où vous pouvez définir les paramètres d'une enveloppe de sécurité.


Conservation du brut

Lors de la définition d'une forme de brut à partir d'un solide ou d'un maillage existant, l'utilisateur a la possibilité de conserver l'entité solide au lieu de la convertir complètement en brut en cochant la case ‘Conserver l'entité’.

Cela permet une modification rapide de la forme du brut en modifiant simplement l'entité solide et en effectuant une mise à jour.

Help  - Stock Conservation of solid-20250218-065207.png

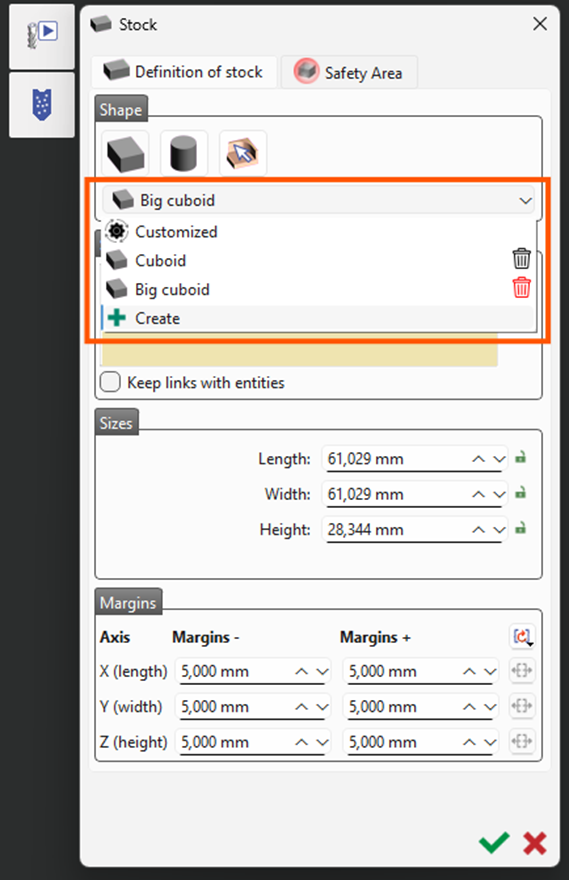

Catalogue de bruts


Pour rationaliser le processus de création de brut, vous pouvez construire un catalogue de bruts contenant des configurations de brut prédéfinies. Au lieu de définir manuellement les paramètres du brut à chaque fois, vous pouvez sélectionner un brut préconfiguré dans votre catalogue.

Fonctionnalités clés :

  • Catalogues spécifiques aux produits : Les catalogues de bruts ne sont pas partagés entre les différents produits GO2cam. Par exemple, un catalogue créé pour le décolletage ne sera pas accessible dans horizontal lathe operations.

  • Boîte combinée intégrée : Un menu fenêtre dédié dans la fenêtre de création de brut permet aux utilisateurs de définir des dimensions de brut personnalisées et des zones de sécurité.

  • Paramètre : Tous les paramètres de dialogue sont enregistrés dans un fichier de configuration dans le répertoire .mat (matière). Lorsqu'un brut est sélectionné dans le catalogue, tous les paramètres associés sont automatiquement chargés.

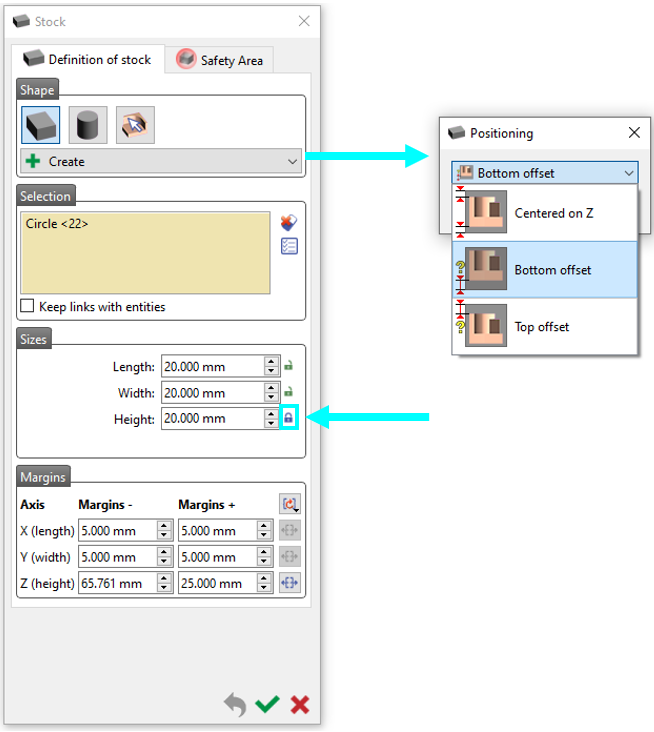

Lorsqu'une valeur de hauteur est verrouillée dans le produit de fraisage, vous devez spécifier la position Z du brut à l'aide de l'une de ces options :

  • Centré sur Z – Positionne le brut symétriquement par rapport à l'axe Z

  • Décalage bas – Référence la position du brut à partir de sa face inférieure

  • Décalage haut – Référence la position du brut à partir de sa face supérieure

Cette sélection permet un positionnement précis du brut lors du travail avec des contraintes de hauteur fixe.


Help  - Stock Catalogue-20250218-062859.png

Brut Maillé

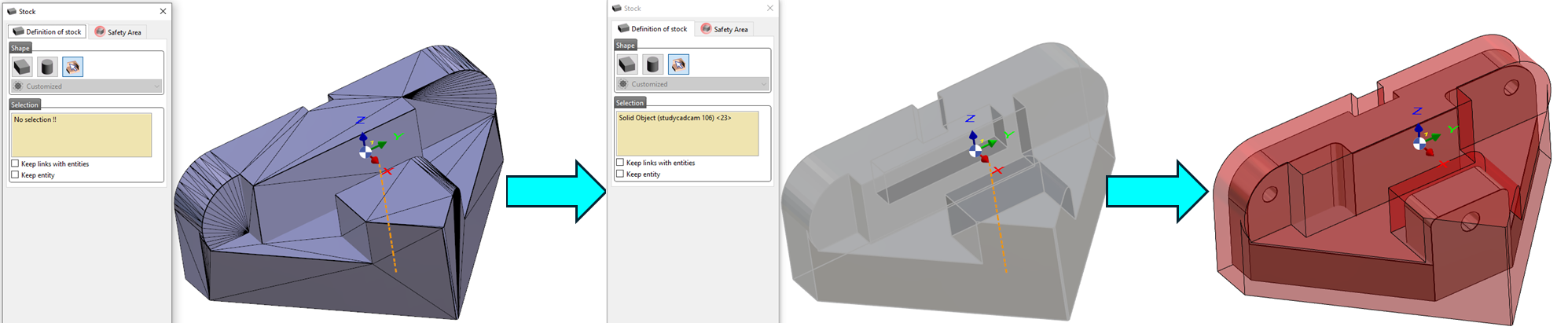

Le moteur de gestion de brut permet d'utiliser la commande 'À partir d'un solide existant' dans la fenêtre 'Définition du brut' pour sélectionner un objet maillé (conçu ou importé) à convertir en brut. Cela a pour conséquence de basculer tous les calculs de cycles d'usinage en mode brut rapide. Comme le brut d'origine est un maillage, l'utilisateur n'a plus la possibilité de passer au calcul de brut solide.


Si le brut est initialement défini comme un solide, il est toujours possible de convertir le calcul du brut en mode rapide (maillage) à 2 étapes :

  1. Conversion d'un brut solide existant en brut rapide (La Gestion du brut méthode)

  2. Conversion du calcul du brut pour chaque cycle ( Modes de calcul de cycle individuels)

Plus de détails sur le calcul du brut et les options de conversion se trouvent dans la page Calcul du brut .

Cas particulier : Brut de fonderie

Il existe deux possibilités pour définir un brut de fonderie :

  1. Vous avez la possibilité d'importer plusieurs solides dans un seul fichier ou plusieurs fichiers. Lors de la commande d'importation, vous pouvez définir l'un des solides comme brut.

  2. La deuxième possibilité est de fusionner la forme du brut sur la pièce avec la commande Ajouter , dans le menu Fichier. Après avoir fusionné les 2 fichiers, vous pouvez sélectionner un solide comme brut dans la commande d'édition de brut.
