La Réglage Brut-Mandrin commande est un outil spécialisé utilisé pour calculer la position précise du brut dans le mandrin . Cette fonctionnalité est essentielle pour les opérations de tournage barre , garantissant que la pièce est correctement positionnée pour les cycles d'usinage et de tronçonnage.

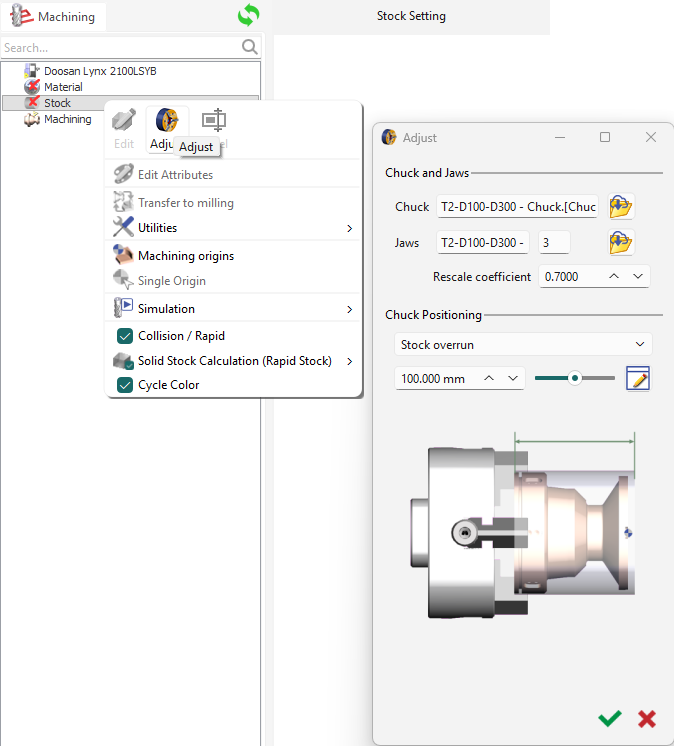

La Ajuster La boîte de dialogue est divisée en deux sections principales : gestion des composants et positionnement physique.

Gestion du mandrin et des mors

Cette section permet l'importation directe et la mise à l'échelle de votre matériel de bridage physique :

• Sélection du mandrin : Cliquez sur l' icône Fichier to browse and select your specific chuck file.

• Sélection des mors : Cliquez sur l' icône Fichier to import the corresponding jaw files for your setup.

• Coefficient de mise à l'échelle : Ce champ permet de modifier la mise à l'échelle du mandrin et des mors importés directement dans l'interface pour s'assurer qu'ils correspondent à l'espace de travail numérique.

Positionnement du mandrin

Une fois les composants chargés, vous pouvez définir la relation entre l'outil et la pièce :

• Modes de positionnement : Utilisez le menu déroulant pour sélectionner la référence spécifique de votre montage. Les options incluent :

  • Dépassement du brut : Définit l'extension du brut au-delà des mors.

  • Origines d'usinage : Aligne le mandrin en fonction des systèmes de coordonnées définis.

  • Épaisseur des cales : Prend en compte l'épaisseur des cales physiques utilisées dans le montage.

• Paramètres avancés : Cliquez sur l' icône Édition (crayon) opens the Position du brut / broche (SL) menu. This window handles parameters such as safety distances, facing allowances, and parting tool widths to determine the final spindle position.

Regardez cette vidéo pour voir comment accéder directement au menu "Ajuster" et gérer vos fichiers de mandrin et de mors pour les opérations de tournage.

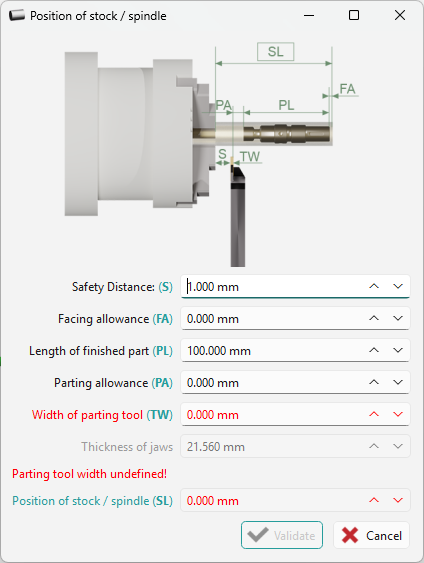

Nous calculons la distance entre le nez du mandrin et l'extrémité de la pièce .

Les valeurs suivantes sont collectées automatiquement ou saisies manuellement pour obtenir le résultat :

• Distance de sécurité (S) : Un espace tampon défini par l'utilisateur pour éviter que l'outil ne s'approche trop près des mors.

• Surépaisseur de balayage (FA) : Le matériau supplémentaire à l'avant de la pièce destiné à l'opération de surfaçage.

• Longueur finie de la pièce (PL) : La longueur finale réelle de la pièce.

• Surépaisseur de tronçonnage (PA) : La marge nécessaire pour le cycle de tronçonnage.

• Largeur de l'outil de tronçonnage (TW) : L'épaisseur physique de la lame utilisée pour couper la pièce de la barre.

Lorsque nous validons la boîte de dialogue, la valeur est écrite automatiquement dans la zone de dialogue.

Cette valeur peut être considérée comme la position minimale nécessaire pour usiner correctement la pièce.

Le module de décolletage suit la même logique que le module de tournage, avec une différence littérale critique dans le point de référence :

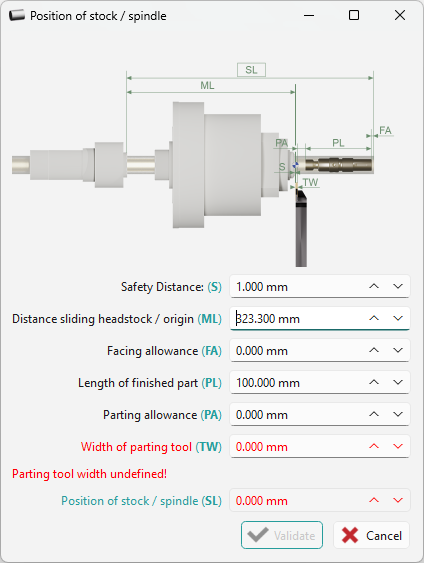

Au lieu de mesurer à partir d'un nez de mandrin fixe, le logiciel calcule la distance entre la la poupée mobile dans sa position maximale (maxi) et l' extrémité de la pièce .

• Cinématique machine (ML) : Le système lit la cinématique spécifique de la poupée mobile.

• Configuration du fichier MCG : Pour que le résultat soit précis, la valeur ML doit être définie à l' extension maximale dans le fichier MCG .

de la machine. Vous pouvez regarder une vidéo sur le réglage Brut/Mandrin en Tournage :
