Vous pouvez modifier les dimensions et la forme du brut

Editer attributs

Pour modifier couleur, calque etc.

Label

Donner un nom à l'élément Brut

Utilitaires> Création solide

Création du solide correspondant au brut courant

Utilitaires> Réparation du brut

Lors du calcul du brut, si des erreurs sont trouvées, un message apparaît en bas de l'écran et propose de réparer le brut. Vous pouvez utiliser cette fonction qui réparera le brut d'origine puis relancer le calcul.

Utilitaires> Exporter…

Le brut à un instant t est exporté en fichier format X_T ou STEP.

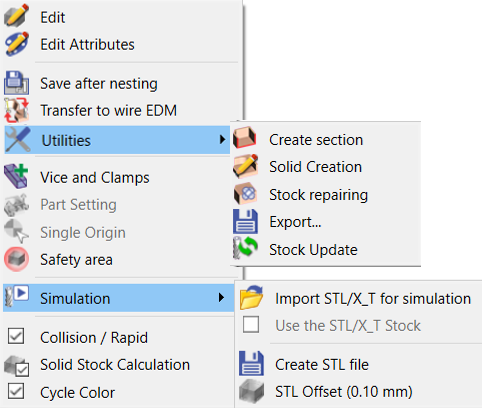

Simulation> Import brut STL/X_T pour simulation

Vous pouvez importer un fichier STL ou X_T qui sera utilisé uniquement pendant la simulation. Le but de cette option est de permettre d'avoir une simulation réaliste avec un brut de forme et de garder un brut rectangulaire pour faire un calcul de brut plus simple et plus rapide.

Simulation> Utiliser le brut STL/X_T

Après avoir chargé le fichier STL ou X_T, vous pouvez choisir de simuler l'usinage avec ce brut fichier ou non. Cette option est intéressante car simuler avec le brut STL ou X_T peut être plus long à calculer et le STL ou X_T n'est pas nécessaire pour tous les types d'usinage.

Collision / Rapide

Gestion des collisions entre le brut et les parcours rapides (calcul peut être plus lent).

Calcul brut solide

Décochez-le pour gagner du temps de calcul. Le brut n'est plus calculé. Vous pouvez aussi décocher la fonction cycle par cycle si une opération est trop longue.

(Vous pouvez aussi cocher l'option 'Compactage brut' dans le menu Outils \ Options \ Usinage )

Couleur cycle

Les faces du brut peuvent prendre la couleur du cycle programmé

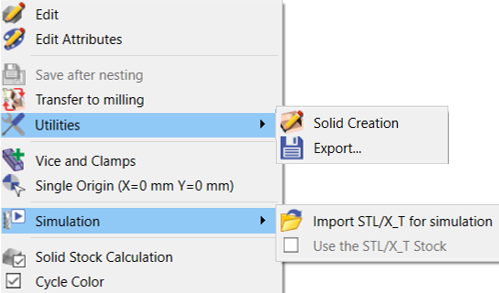

Transfert vers Érosion fil

Possibilité de transférer une pièce de l'environnement fraisage vers l'Érosion fil (nécessite licence bien sûr).

La géométrie, le brut et les opérations de fraisage sont conservés dans ce nouveau fichier ; pensez à enregistrer le fichier sous un nouveau nom.

Voir une vidéo montrant le processus :

Utilitaires> Créer coupe

Vous pouvez créer la coupe du brut courant en géométrie 2D à tout moment

Utilitaires> Mise à jour brut

Possibilité de mettre à jour le brut sans recalculer tous les parcours outils des cycles

Étaux et brides

Charger et positionner des symboles utilisés pour le bridage de la pièce.

Posage pièce

Disponible si un fichier machine est chargé : changement de la face de posage par une action manuelle

Origines d'usinage

Table de création des origines d'usinage

Si Origine unique

Disponible si un fichier machine est chargé : changement d'origine pour toute la pièce, création du plan associé qui est mis comme plan de référence dans le fichier machine. Vous pouvez le créer avec cette commande ou aussi dans le tableau des origines d'usinage .

Transfert vers fraisage

Possibilité de transférer une pièce de l'environnement Tournage vers le Fraisage (nécessite licence bien sûr).

La géométrie et le brut sont conservés dans ce nouveau fichier ; pensez à enregistrer le fichier sous un nouveau nom.

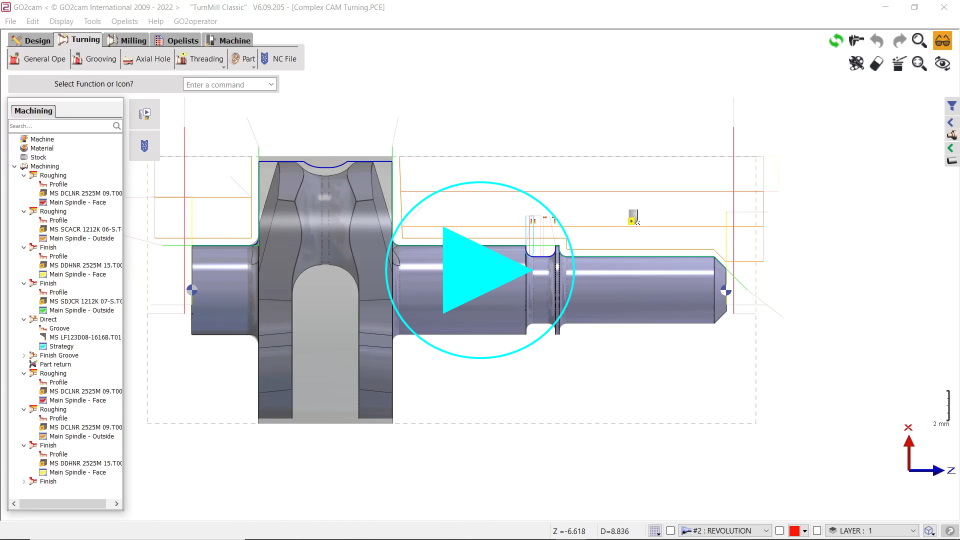

Voir une vidéo montrant le processus :

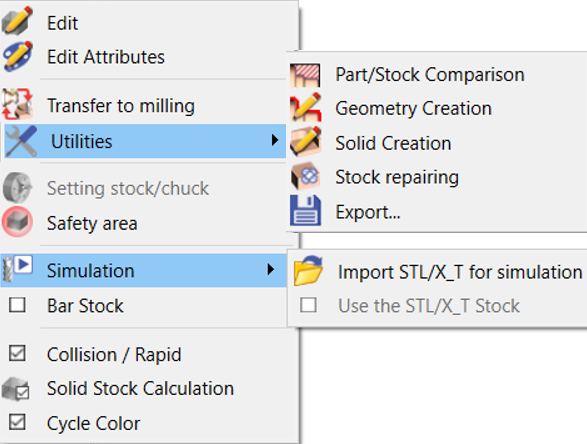

Utilities> Comparer pièce/brut

Comparaison entre le profil fini à usiner et le brut usiné à un instant t

Utilities> Création géométrie

La coupe du brut courant est créée en géométrie filaire

Brut en barre

Définition de la longueur de la barre, utile pour la simulation et MTE.
