Présentation
|
Cette commande permet le changement de la face de posage par une action manuelle. Par exemple vous pouvez définir comment programmer le retournement d'une pièce. |
Retournement d'une pièce
Sur votre machine, après usinage d'une face d'une pièce, vous débloquez généralement la pièce manuellement et la bloquez de l'autre côté pour l'usinage. Vous pouvez facilement programmer cette action dans GO2cam et ensuite générer 2 fichiers CN différents, mais dans un seul fichier PCE !
Le processus est le suivant :
-
Créer le plan de travail opposé au plan de RÉFÉRENCE.
-
Sur ce plan de travail, vous pouvez programmer les opérations de l'autre face.
-

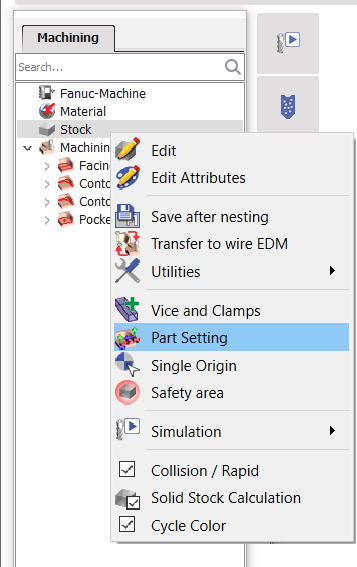

Définir Posages pièce : cette commande permet de changer le système de coordonnées pour le calcul de certaines opérations. Faites un clic droit sur la ligne Brut , puis choisissez Posage pièce.

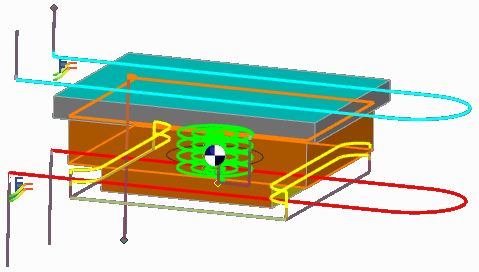

Vous devez définir 2 posages pièce : un pour le plan de RÉFÉRENCE, situé au début de la liste des opérations, un pour l'autre face en choisissant le plan de travail créé.
-
Finally, define 2 different Numéros de réglage , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
|
|
