Cette commande permet de sélectionner un élément de bridage et de le positionner sur la pièce courante. Les éléments de bridage peuvent être des étaux, des brides et tout composant de support.

Pour importer un étau et le positionner, suivez ces étapes :

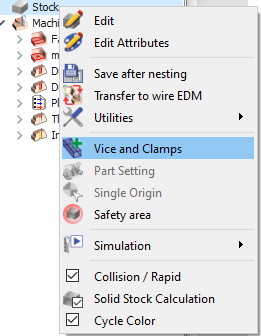

Dans l'arbre d'usinage, faites un clic droit sur la ligne Brut et sélectionnez « Étaux et brides ».

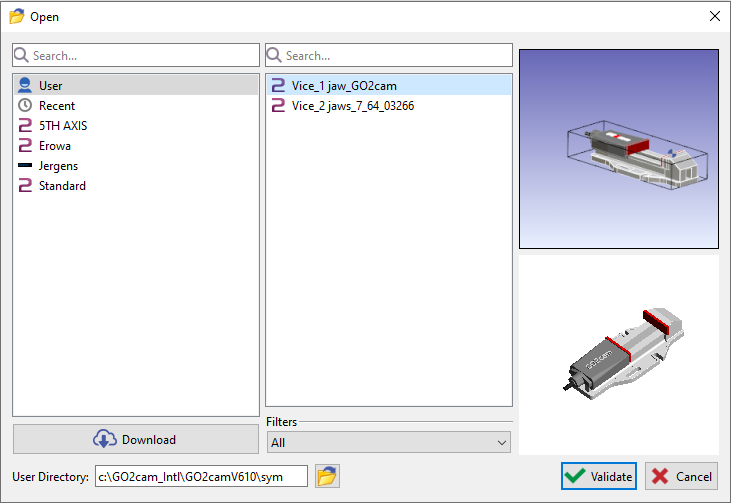

Sélectionnez l'étau dans la liste et validez.

Vous pouvez sélectionner l'élément dans plusieurs bibliothèques :

• Bibliothèque utilisateur : répertoire où sont sauvegardés les éléments créés par l'utilisateur.

• Récents : liste des composants que vous avez utilisés récemment.

• Les autres listes (ici 5AXE, Erowa, Jergens) peuvent être téléchargées depuis nos systèmes cloud. Cliquez sur le bouton ‘Télécharger’ et choisissez la bibliothèque que vous souhaitez installer sur votre ordinateur.

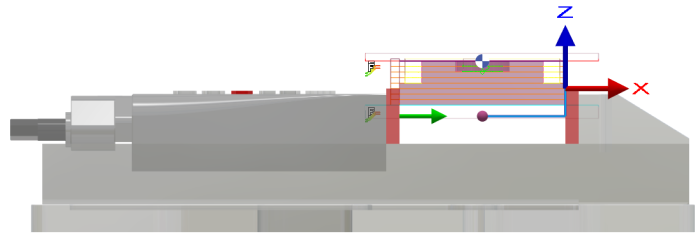

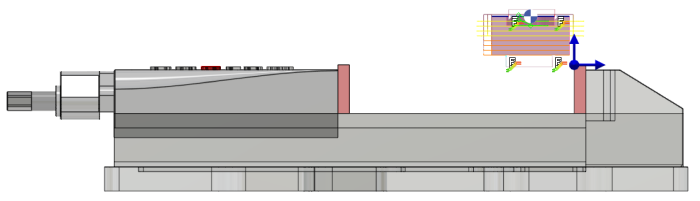

Ajustez la position en fonction de l'origine si nécessaire et cliquez sur la « Coche Verte » pour valider.

Vous pouvez ajuster davantage l'étau si vous avez besoin de faire pivoter ou translater l'étau pour sécuriser votre pièce.

Vous pouvez soit utiliser les axes X, Y, Z, soit insérer les valeurs dans le champ correspondant pour translater l'étau.

Cliquez sur la « Coche Verte » pour valider.

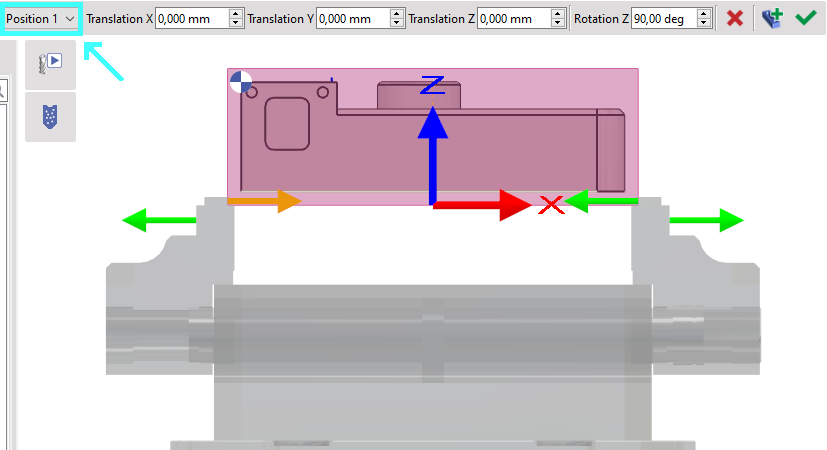

Ici, la Position 1 est sélectionnée. La pièce est trop grande et les mors sortent de leur logement.

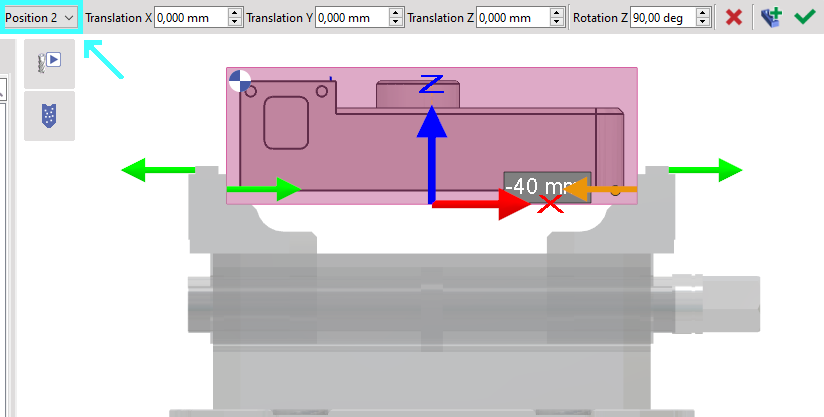

Nous passons à la Position 2 et nous pouvons constater que c'est beaucoup mieux.

Notez que la position en Z est directement donnée par le système d'axes défini lors de la création de l'étau.

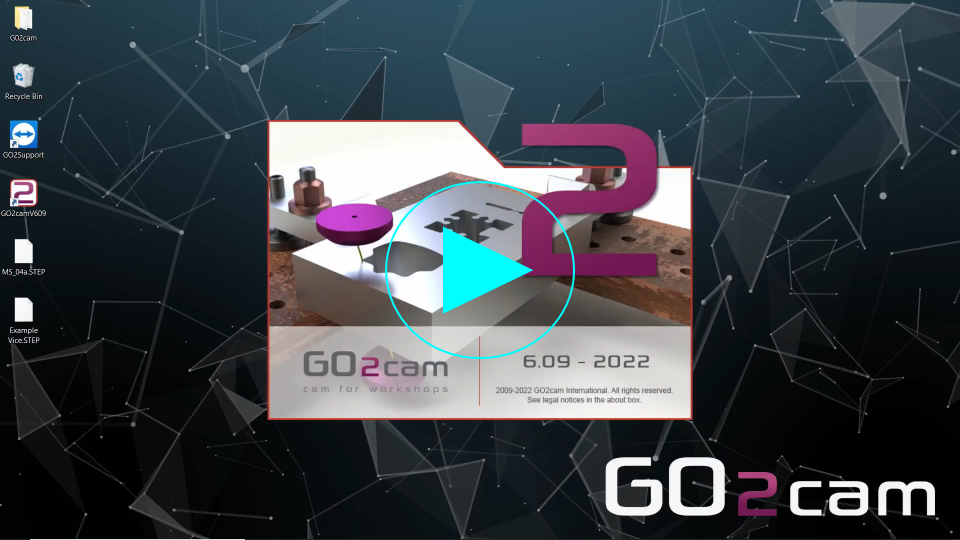

Cette vidéo montre comment créer un étau avec serrage multiple et comment l'utiliser sur un solide.

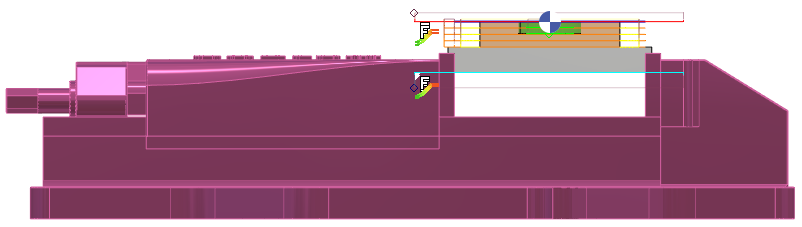

Vous devrez associer l' étau à la pièce prise « Face Supérieure » et « Face Arrière ».

Pour associer l'étau à la face supérieure :

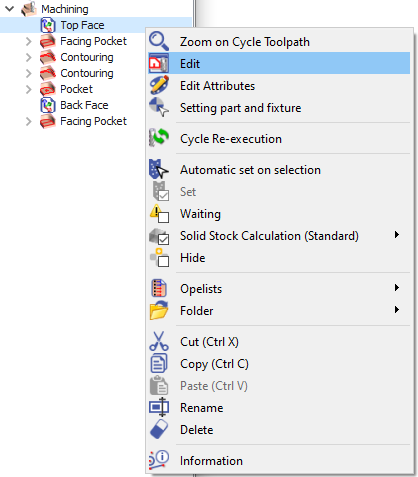

Clic droit sur la « Face Supérieure » et Éditer

Cliquez sur le « Symbole associé à la prise » et sélectionnez l'étau.

Cliquez deux fois sur la « Coche Verte » pour confirmer la sélection et Valider.

Cliquez sur Mettre à jour et Total.

Changer le Plan de ‘Référence’ à ‘Face Arrière’

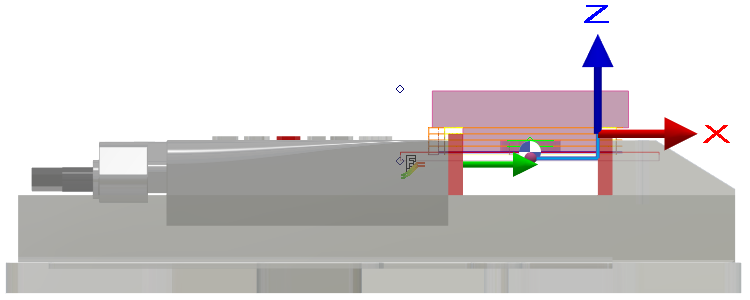

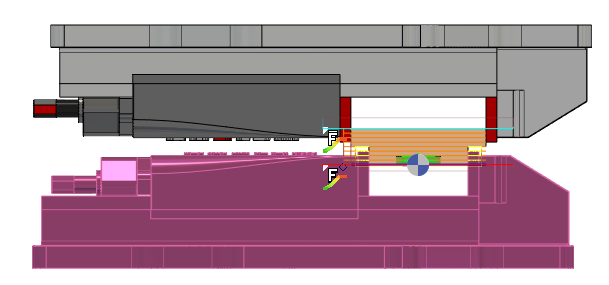

Répétez les étapes pour importer un étau et l'aligner avec la face arrière de la pièce.

Pour associer l'étau à la face arrière :

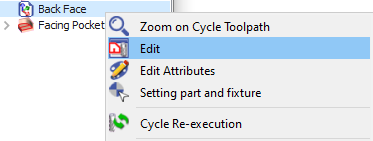

Clic droit sur la « Face Arrière » et Éditer

Cliquez sur le « Symbole associé à la prise » et sélectionnez l'étau.

Cliquez deux fois sur la « Coche Verte » pour confirmer la sélection et Valider.

Cliquez sur Mettre à jour et Total.

Vous pouvez regarder une vidéo sur la Prise d'étau pour Face Supérieure et Face Arrière :
