La Gestion des trous utilisateurs commande permet la création de nouveaux modèles de trous utilisateurs.

Au lancement de la commande, une fenêtre s'ouvre et les modèles existants sont disponibles à l'écran. Vous pouvez choisir entre les familles Standard et Spécifique.

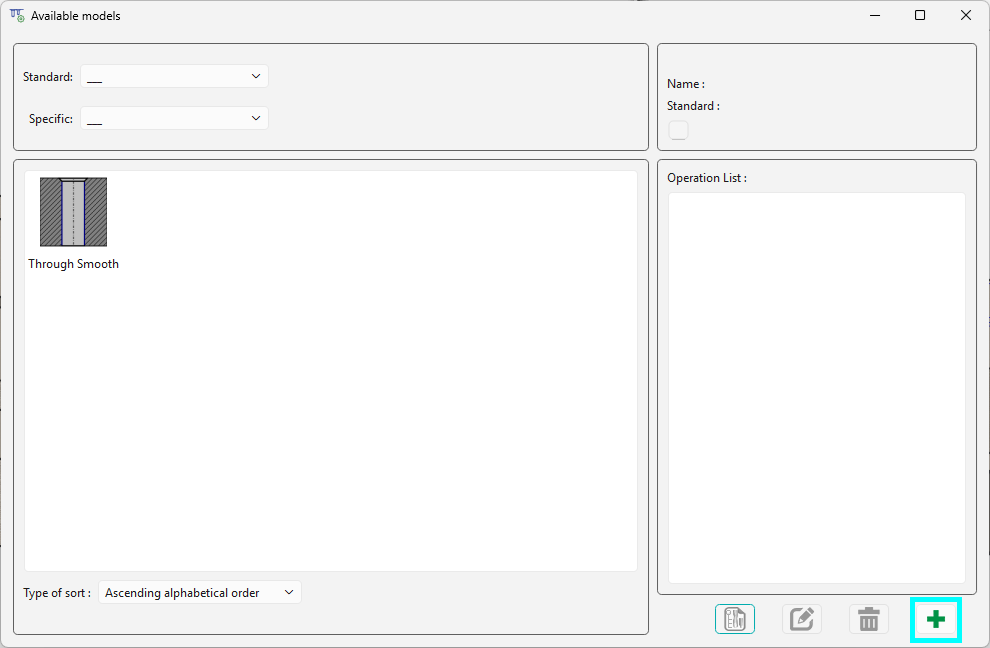

Pour créer un nouveau modèle , cliquez sur l'icône Plus Vert en bas à droite.

La création d'un modèle se fait en 3 étapes :

1. Définition de la forme générale du trou

2. Définition de la paramètres dimensionnels du trou, étape par étape

3. Définition de la liste des opérations .

• Une nouvelle interface est présentée pour les Trous Utilisateurs.

• L'édition de la liste des opérations et des paramètres est séparée.

• La boîte de dialogue peut être redimensionnée pour plus de visibilité du modèle.

• L'interface a une présentation différente lorsqu'elle est lancée depuis Features ou la commande Transformation en Trou / Affectation des Trous.

• Tous les paramètres sont regroupés dans une seule fenêtre de dialogue.

• Seuls les paramètres pertinents sont affichés ; les paramètres non modifiables ne sont plus affichés en grisé.

• Les chanfreins et congés peuvent être créés directement depuis le panneau de droite.

• Assistance à la saisie de formule : taper "[`" affiche une liste déroulante des paramètres disponibles.

• Indicateurs pour la commande Trous Utilisateurs : Pendant la création des Trous Utilisateurs, des bulles rouges/vertes indiquent les étapes où les paramètres sont manquants ou complétés.

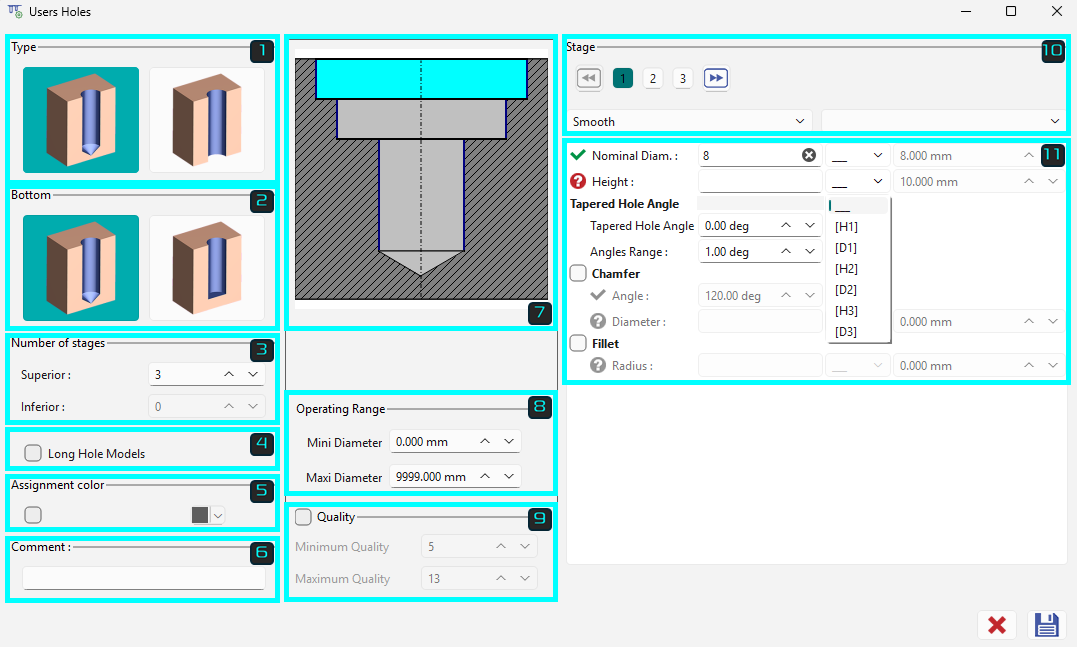

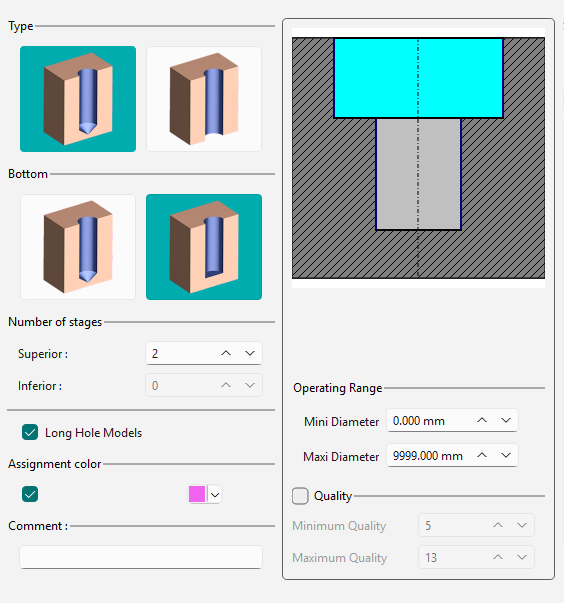

La moitié gauche de la boîte de dialogue regroupe les caractéristiques générales du trou. Ces informations influenceront la recherche d'un bon modèle lors de leur application, il est important que ces paramètres soient bien définis.

La description de ces paramètres est ci-dessous.

Type de trou :

Premièrement, choisissez le type : borgne (gauche) ou traversant (droite).

Type de fond :

Uniquement pour un trou borgne, sélectionnez entre un fond conique (gauche) ou plat (droite) ou conique.

Définition du nombre d'étages

Les étages supérieurs se réfèrent aux niveaux au-dessus des trous.

Les étages inférieurs correspondent aux niveaux en dessous des trous.

Deux points importants à considérer :

1. Lorsque l'on traite un trou borgne , il n'est pas possible de définir un étage " inférieur ".

2. Pour les étages inférieurs , l'usinage se fait à l'aide de cycles en usinage en tirant . Cette approche évite d'avoir deux trous sur le même axe avec des directions Z opposées.

Modèles de longs trous : critère de tri pour la reconnaissance du trou.

En sélectionnant cette option, vous autorisez GO2cam à présenter ce modèle pour un trou qui est catégorisé comme « long » lors du processus de reconnaissance.

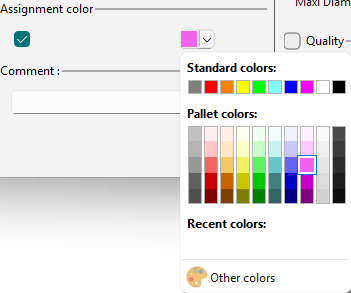

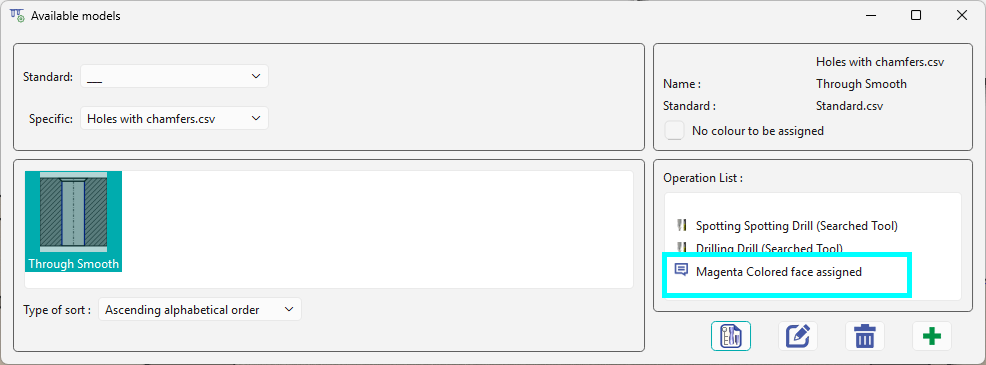

Couleur d'affectation

Les modèles de trous se voient attribuer une couleur spécifique afin qu'ils soient appliqués spécifiquement sur les faces de même couleur d'un solide.

Écrivez tout commentaire dans le champ. Ceci est affiché dans la boîte de dialogue des modèles disponibles pour le modèle de trou utilisateur sélectionné.

Aide graphique

Les caractéristiques du trou utilisateur en cours de création sont affichées au centre de la boîte de dialogue. La forme s'ajuste dynamiquement lors de la définition des paramètres du trou.

L'étape en cours pour laquelle les paramètres dimensionnels sont définis est mise en surbrillance par la couleur cyan.

Sous la visualisation du trou, il y a 2 critères relatifs à l'utilisation des modèles dans la reconnaissance de solide :

• Mini / maxi diamètres : vous définissez pour chaque plage de diamètres des valeurs, pour lesquelles ce modèle peut être utilisé.

• Mini / maxi qualités : définition de la plage de qualités du modèle.

Après avoir déterminé la forme du trou, passez à l'étape suivante.

Types de modèles : À ce stade critique, l'utilisateur doit décider du type de modèle qu'il souhaite créer :

• Un modèle forcé (via saisie manuelle ou standard) : Ce type de modèle peut être utilisé immédiatement en géométrie sans avoir à renseigner de paramètres, mais il implique également que vous ayez construit de nombreux modèles de trous avec diverses valeurs pour la même forme. En reconnaissance de solide, les valeurs doivent correspondre en plus de la forme qui est reconnue sur le solide ayant la même forme.

• Un modèle libre qui permet de générer un seul modèle par forme ; cependant, son utilisation en géométrie nécessite de renseigner les données pour chaque création. Cependant, avec la reconnaissance de solide, le modèle peut être utilisé même si la forme du modèle est la seule similarité.

La partie droite de la boîte de dialogue est entièrement dédiée à la définition dimensionnelle de l'étage.

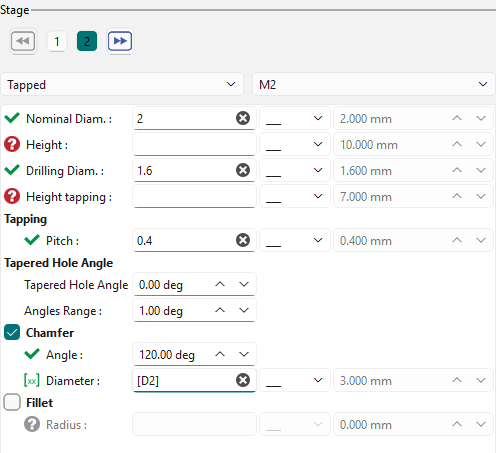

Qualité des étages

Les étages peuvent être modifiés en cliquant sur les numéros ou en utilisant les icônes avant/arrière.

Chaque étage peut avoir trois qualités différentes : lisse , lamé , et taraudé . Si un trou nécessite un alésage, il relève de la catégorie « lisse ».

S'il s'agit d'un trou de taraudage ou d'un trou lamé , vous pouvez accéder au champ « Valeur standard ». Entrez la valeur requise pour « Mx », et les valeurs standard correspondantes rempliront automatiquement les champs ci-dessous.

Cette boîte de dialogue reste cohérente pour tous les types de trous. Si une option n'a pas été sélectionnée, elle est simplement indisponible.

Tout d'abord, vous devez spécifier le diamètre(s) et hauteur(s) de l'étage. Ensuite, définissez le pas de filetage .

Enfin, vous obtiendrez les paramètres relatifs aux options technologiques de l'étage :

• Chanfrein

• Congé

• Chanfrein de sortie."

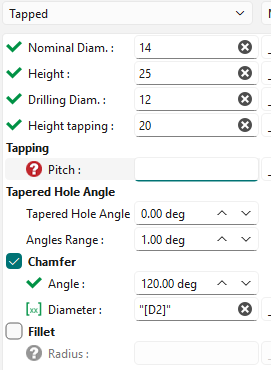

Le paramètre est validé

Une saisie de valeur doit être effectuée

Une saisie de formule (ou valeur) doit être effectuée

Chanfreins et congés

Dans ce contexte, GO2cam offre la possibilité de créer soit un chanfrein, soit un congé, en fonction de la faisabilité technologique. Vous pouvez sélectionner l'option appropriée en cochant les cases correspondantes.

Assistance à la saisie de formule :

Taper "[`" affiche une liste déroulante des paramètres disponibles, facilitant ainsi la mise en œuvre de formules dans le modèle de trou.

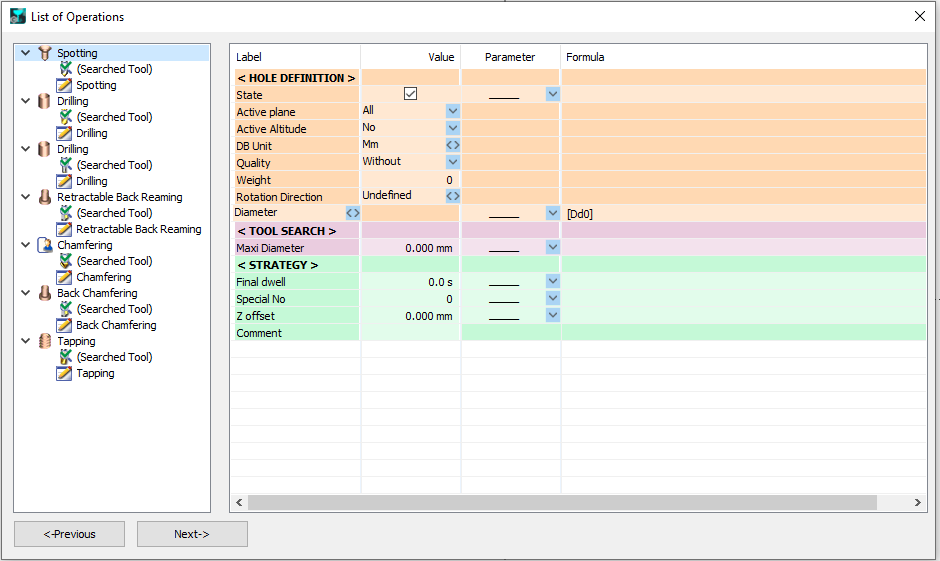

Après avoir défini les étages, cliquez sur « Suivant » pour accéder à la page où vous pouvez définir la liste des opérations. Quel que soit le modèle de trou défini, GO2cam génère une liste d'opérations par défaut que vous pouvez soit valider ou modifier .

Pour plus d'informations sur la liste des opérations : gérer et modifier la Liste des Opérations .

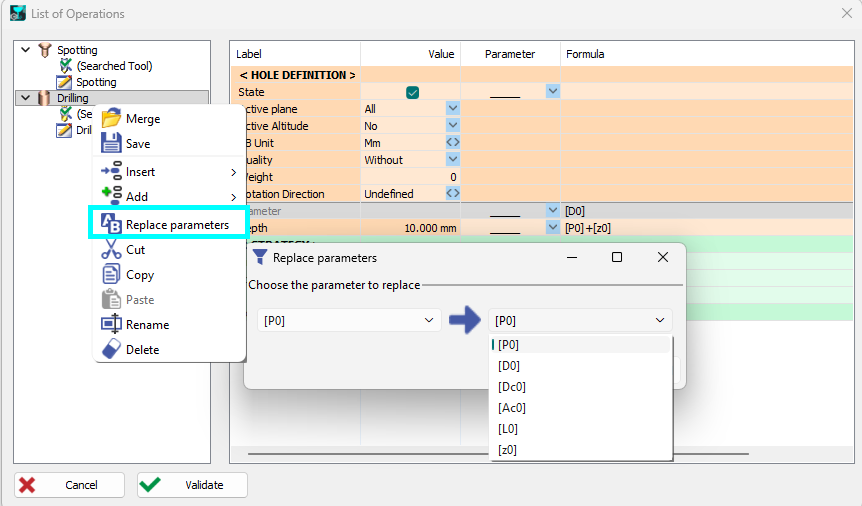

Recherche et remplacement dans les Trous Utilisateurs

Pour la liste des opérations, une nouvelle fonction est accessible dans un pop-up arborescent pour remplacer les paramètres.

Après avoir complété toutes les étapes nécessaires, n'oubliez pas d'enregistrer votre modèle . Donnez-lui un nom descriptif et sélectionnez une catégorie de famille qui vous aidera à organiser et à retrouver facilement vos modèles chaque fois que vous aurez besoin de les appliquer.

Lors de l'enregistrement d'un modèle édité, les utilisateurs peuvent réinitialiser la liste des opérations avec la case à cocher.

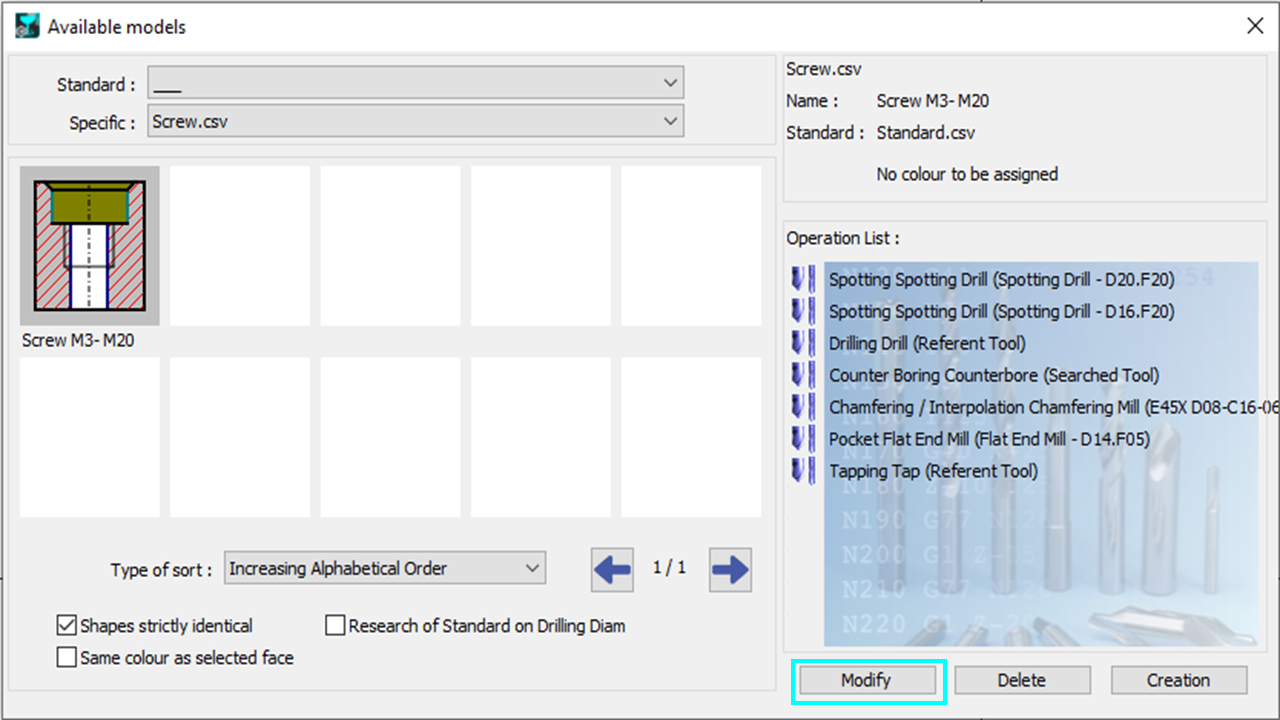

Choisissez un modèle dans la bibliothèque des modèles utilisateurs, puis cliquez sur Modifier .

En accédant à la Liste des Opérations associée à un modèle, vous accédez à tous les cycles et outils à utiliser. Les fonctionnalités disponibles lors de la création initiale peuvent également être utilisées à des fins de modification :

• Désactiver les cycles et/ou les outils.

• Changer le type de cycle et permuter les outils.

• Insérer ou ajouter de nouvelles opérations, supprimer celles existantes.

• Modifier les paramètres dimensionnels.

• Définir des formules qui contraignent les paramètres ou spécifient les conditions d'exécution du cycle.

De plus, en cliquant sur « Précédent » en bas à gauche de la boîte de dialogue, vous pouvez accéder aux pages de définition des paramètres dimensionnels et topologiques.

Il y a deux raisons principales d'utiliser la modification de modèle :

1. Ajustement : Lorsqu'un modèle comporte plusieurs étages et formules définis, il est rare qu'il soit correct du premier coup. La possibilité de modifier et d'affiner le modèle est cruciale pour obtenir les résultats souhaités.

2. Base pour de nouveaux modèles : Chaque modèle existant peut servir de fondation pour en créer un nouveau. En utilisant la fonction « Modifier », vous pouvez accéder à tous les types de paramètres – topologiques, dimensionnels et technologiques – pour créer un nouveau modèle simplement en lui donnant un nom.
