La simulation d'usinage est une étape importante en programmation FAO.

Elle permet de contrôler et valider le processus d'usinage, de détecter les erreurs de programmation et de vérifier les collisions potentielles avec l'environnement machine et les porte-outils.

• La simulation est accessible dans le menu Fichier CN. Choisir le mode Dynamique, Trajet ou 3D Rapide.

• Elle est également accessible dans l'arbre d'usinage , par clic droit dans les opérations. Vous pouvez accéder aux modes Dynamique, Trajet et 3D Rapide en Fraisage.

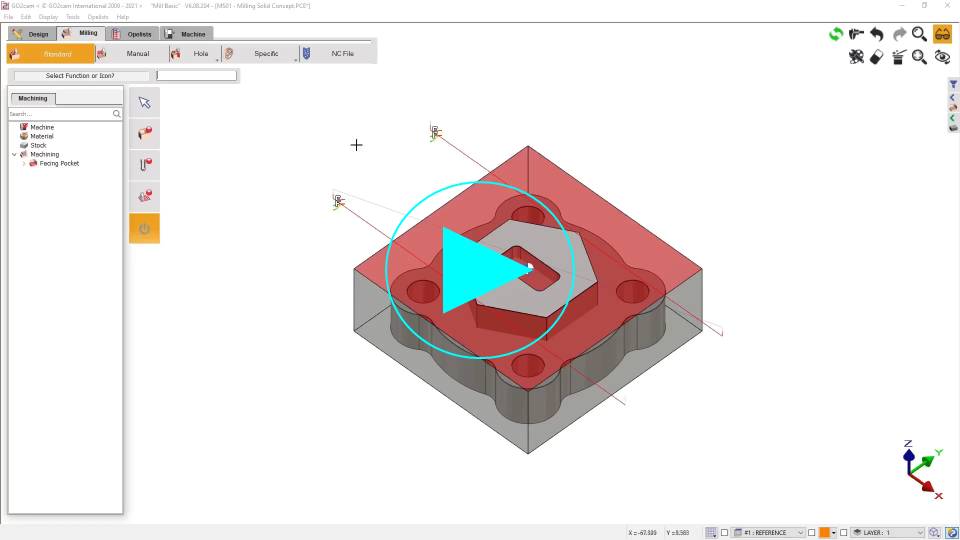

• Vous pouvez aussi visualiser la simulation instantanément juste après avoir créé une opération en faisant un clic droit dans le fond et en sélectionnant "Simulation".

Aller au cycle

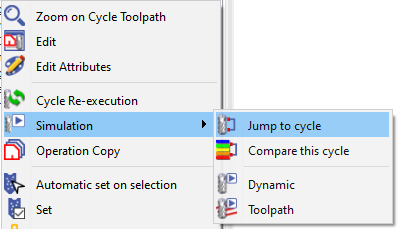

Introduction d'une nouvelle fonctionnalité qui permet de lancer instantanément la simulation d'un cycle spécifique sans avoir besoin de calculer les opérations précédentes. Cette fonctionnalité est accessible pour toutes les opérations de Fraisage et de Tournage dans l'arbre d'usinage, sous l'option Simulation > Aller au cycle .

• Continue

Cliquer sur l'icône "Play" lancera la simulation en continu.

• Pas à pas

Cliquer sur cette icône pour lancer le mode pas à pas . Vous pouvez également appuyer sur la touche ESPACE du clavier.

Coordonnées : cliquer sur ce bouton pour afficher les coordonnées des points du trajet simulé.

D'autres informations intéressantes sont également fournies :

• dans l'en-tête de la boîte de dialogue : nom du cycle, plan de travail, nom de l'outil

• nature du mouvement : segment, arc horaire ou antihoraire, rapide, etc.

• la longueur (L) et le rayon (R) de l'élément

• la valeur de l'avance.

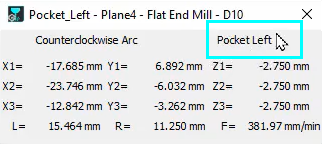

• Le nom de l'origine est maintenant affiché pour chaque opération que nous simulons. Les labels de l'origine (dans ce cas, elle a été nommée Poche Gauche ) sont visibles dans la boîte de dialogue des coordonnées en haut à droite.

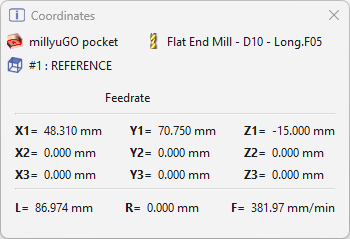

La boîte de dialogue des coordonnées est maintenant plus facile à lire, avec du texte en gras et des icônes claires pour les détails importants.

• Visibilité améliorée : Les noms des cycles, outils et plans sont maintenant affichés avec leurs icônes respectives dans la boîte de dialogue, plutôt que dans la bannière.

Options : réglage de l'affichage, de la détection des collisions et de la précision, création d'images, etc.

En simulation Dynamique :

• Affichage : Solide et lignes cachées, Solide, Lignes cachées, Pause si posage, Pause si changement de cycle

• Trajet : choix de la couleur,

• Détection des collisions : Avec montage, Avec la pièce

• Précision, Précision outil, Couleur cycle, Usinage simplifié.

Analyse des collisions (uniquement en Dynamique et 3D Rapide).

Si les options sont activées dans la boîte de dialogue des options, les collisions sont détectées et affichées dans un arbre. Une bulle est ajoutée à l'icône pour montrer le statut :

• vert : pas de collision.

• orange : surusinage détecté. L'outil semble couper trop de matière. Cela se produira si vous définissez une surépaisseur négative dans votre opération, par exemple !

• rouge : collision trouvée et analysée.

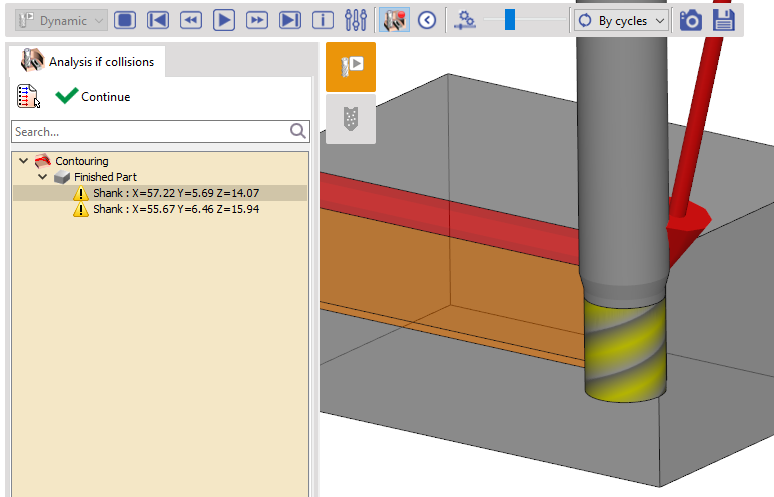

Lorsque vous cliquez sur l'icône, vous ouvrez l'arbre des collisions. Ici, nous sommes informés des éléments en collision : pièce finie ou brut entrant en collision avec l'outil (partie coupante), queue ou porte-outil. Les coordonnées des points de collision sont également fournies. À l'écran, une flèche rouge indique l'emplacement de la collision et les contacts sont affichés en rouge dans le brut.

Afficher/Masquer les fonctions supplémentaires qui sont différentes pour chacune des simulations disponibles.

Contrôler la vitesse de simulation avec le curseur. Cliquer sur cette icône pour réinitialiser la vitesse par défaut.

Option

Différents modes de visualisation du trajet sont proposés ; la couleur du trajet est définie dans la boîte de dialogue Options.

En simulation "Trajet" :

• Standard : nous affichons l'outil et le trajet au centre outil

• Pas d'outil : l'outil n'est pas affiché, le trajet est au centre outil

• Trajet CN : la simulation respecte les paramètres du trajet (décalage pièce, gauche ou droite)

En simulation "Dynamique" :

• Sans : la trace du trajet n'est pas affichée

• Par cycles : le trajet est affiché cycle par cycle

• Par niveaux : trajet affiché pour chaque niveau Z

• Par longueur : trajet affiché selon la longueur définie dans la boîte de dialogue Options.

Création d'une image de la simulation à tout moment. l'image est enregistrée dans le répertoire IMG. Quatre types de fichiers sont proposés : *.BMP, *.JPG, *.PNG, *.TIF (uniquement en Dynamique et 3D Rapide).

Création de fichier STL : le brut au temps t est créé et exporté dans le fichier *.STL. Le fichier est enregistré dans le répertoire Ascii (uniquement en Dynamique et 3D Rapide).

• Lorsque nous sortons de la simulation, nous conserver la vue et le niveau de zoom que we have defined during simulation.

• Nous pouvons maintenant éditer n'importe quel cycle pendant l'exécution de la simulation, simplement en double-cliquant dessus dans l'arbre d'usinage.

• Usinage simplifié Option :

  • Par défaut, la simulation des 2 nouveaux cycles d'ébauche 4 axes simultanés est réalisée avec la pièce fixe et l'outil en rotation. Pour un résultat plus réaliste (mais un calcul plus long), vous pouvez désactiver les options " Usinage simplifié " dans la boîte de dialogue des options.

  • Opération de taraudage : nous pouvons simuler les étapes de taraudage en désactivant "Usinage simplifié".

Lors du lancement du mode pas à pas, la vitesse était automatiquement réglée sur la valeur par défaut ; maintenant, si la valeur du curseur est inférieure à la valeur par défaut, nous le gardons lent lors de l'exécution pas à pas.

Ce nouveau comportement permet de simuler des trajectoires sur plan développé comme une gorge enroulée sur un tour à décolleter. Auparavant, la simulation était toujours trop rapide !

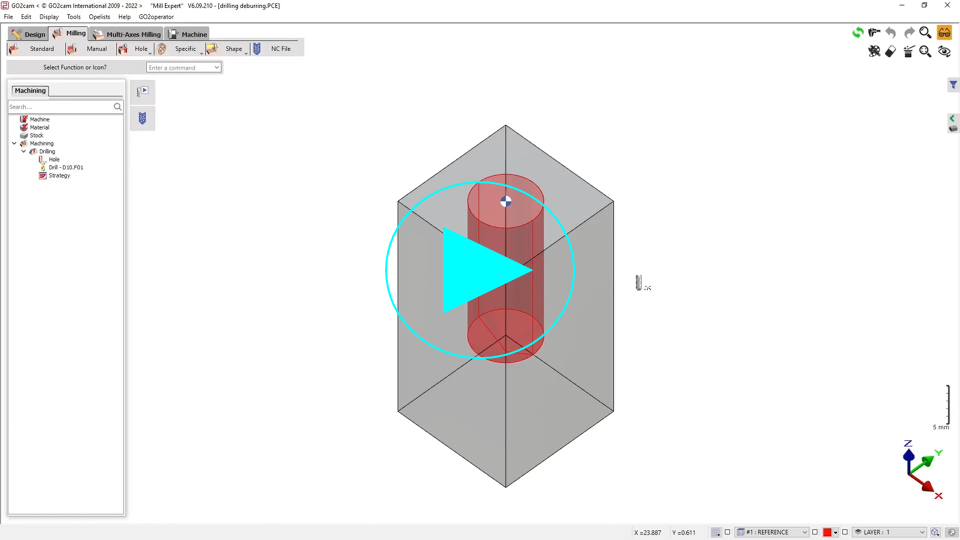

Vous pouvez regarder une vidéo sur les Coordonnées d'ébavurage et de brise-copeaux en simulation :

Vous pouvez regarder une vidéo sur Pause si Cycle Break et étapes de taraudage :
