Permet de programmer manuellement des mouvements spécifiques des composants/axes de la machine.

Description

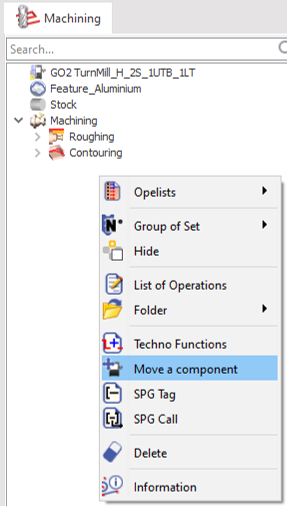

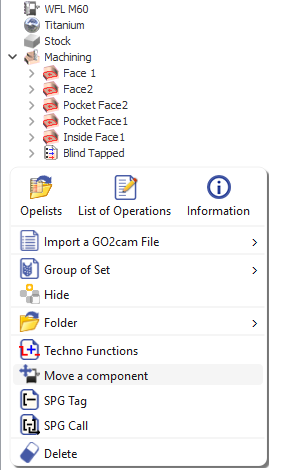

La fonction est accessible directement via un menu contextuel en faisant un clic droit dans l'arbre d'usinage.

Un ruban s'active comme illustré ci-dessous :

Move a Component ribbon.png

Cette fonction est également accessible via les Fonctions techno, accessibles par un clic droit. Le ruban est similaire, mais inclut une liste de fonctions techno — sélectionnez Déplacer un composant dans ce cas.

Techno Function ribbon.png

Nommez/étiquetez la fonction en tapant dans le premier champ à gauche.

Pour définir les actions de la fonction, cliquez sur l'icône encerclée en bleu sur le ruban (Création d'ordre pour la simulation des composants machine). Cela ouvre la boîte de dialogue Ordre machine qui aide à définir les paramètres du mouvement.

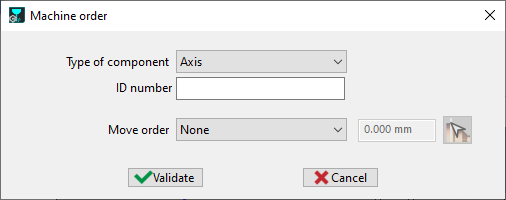

Boîte de dialogue

Trois paramètres doivent être définis dans la boîte de dialogue pour la fonction Déplacer composant. Ils sont décrits ci-dessous :

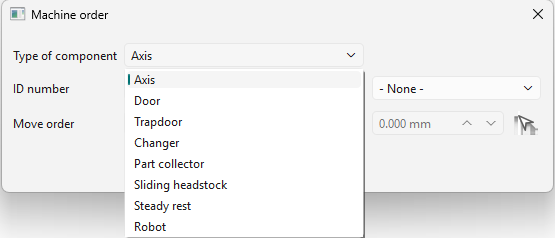

Type de composant

Une liste déroulante présente les différents composants de la machine, y compris ceux non programmables comme la porte, qui peuvent être sélectionnés pour programmer le mouvement.


Numéro ID

Le numéro ID est défini pour chaque axe lors de la phase de création et de définition de la machine, gérée par le revendeur.

Le principe d'étiquetage recommandé par GO2cam est le suivant :

ID axe Z = x01

ID axe X = x02

ID axe Y = x03

x est l'ID du Canal / de la Tourelle

Dans MTE Outillage, sous l'onglet machine, l'utilisateur peut vérifier l'étiquette de l'axe en survolant l'axe. L'étiquette est donnée dans la bulle d'information comme Type .

ID Number.png

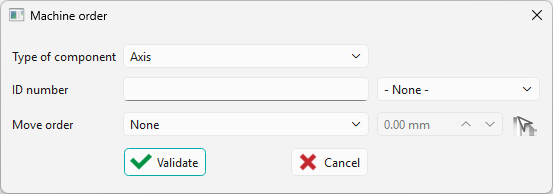

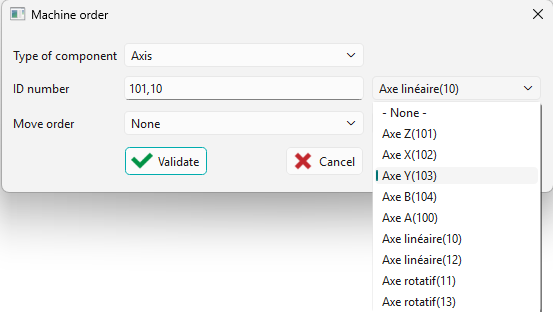

Un menu déroulant est disponible à côté du champ numéro ID, permettant à l'utilisateur de parcourir et sélectionner les composants identifiés. La sélection d'un composant l'ajoute instantanément à la liste des ID, séparés par des virgules lorsque plusieurs ID sont ajoutés.

Cela réduit la nécessité de mémoriser et d'appliquer le principe d'étiquetage.


Regardez la vidéo ci-dessous démontrant le mécanisme et la sélection des composants par ID dans une machine.

Move component-20260112-054903.png

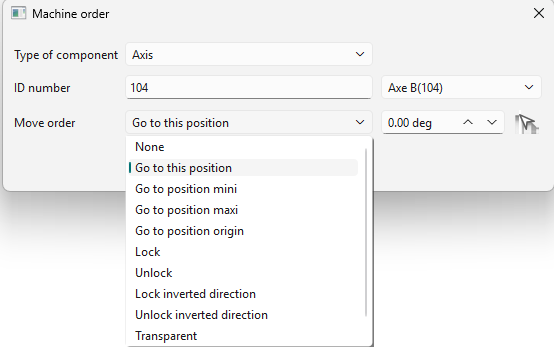

Ordre de déplacement

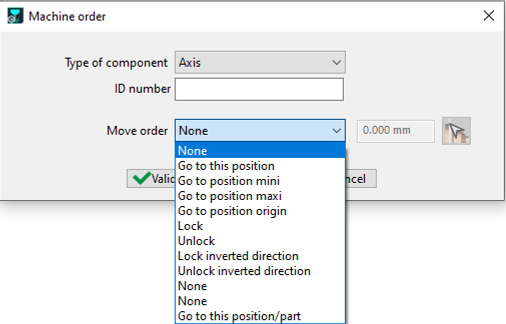

Ce sont les actions qui seront effectuées par le composant défini. La liste des actions est donnée dans la liste déroulante et pour certaines, une valeur de mouvement peut être fournie.


Les unités sont mises à jour automatiquement en fonction de la sélection :

  • Axe linéaire : S'affiche en mm .

  • Axe rotatif : S'affiche en degrés .

  • Visuel/Transparence : Aucune unité assignée.

▶️ Regardez une vidéo à droite montrant un exemple rapide de la fonction Déplacer un composant.

HELP  - MTE - Move Component -20250707-111512.png

Utilisation de Déplacer composant comme Opelist

Cas particulier : Parking de la tourelle

Dans le cas où l'on souhaite garer la tourelle dans les 2 extrémités de la machine de tournage pour éviter les risques de dommages dus aux copeaux et les risques de collision, la fonction déplacer un composant est utile pour définir ces mouvements.

Une opelist est utilisée pour regrouper le mouvement des 3 axes, assurant une utilisation répétable sans avoir à redéfinir laborieusement les fonctions Déplacer un composant pour les 3 axes à nouveau.

▶️ La vidéo à droite démontre un tel exemple.

HELP  - MTE Turning- Parking the Turret-20250707-111909.png
