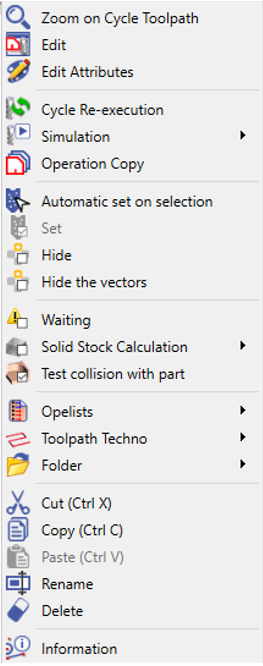

Fenêtre fraisage

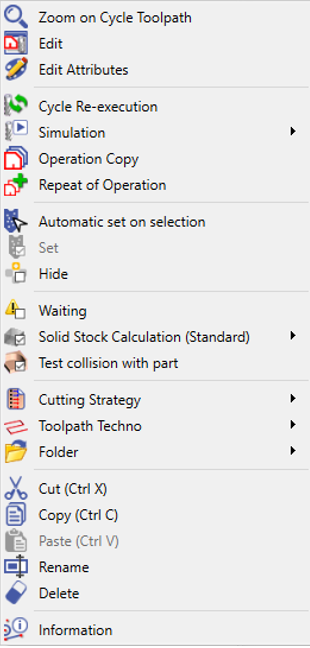

Fenêtre érosion

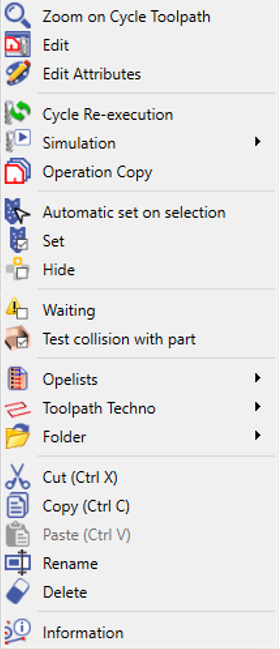

Fenêtre tournage

Zoom sur trajet cycle

Zoom pour localiser facilement un cycle dans une pièce importante.

Edition

(Edition Usinage)

Vous pouvez changer la référence, le fichier de stratégie ou l'outil.

Si vous sélectionnez plusieurs cycles dans l'arbre, vous pouvez cliquer Edition Usinage et éditer certains paramètres communs à plusieurs cycles.

Edition Attributs

Pour changer la couleur, l'épaisseur etc. du parcours outil.

Ré-exécution cycle

Calcul du parcours outil du cycle uniquement après une modification

Simulation

Dans le sous-menu Simulation vous avez la possibilité de lancer la simulation du parcours outil à partir d'un cycle spécifique de votre choix. Cette fonctionnalité permet une plus grande flexibilité et précision dans l'analyse de votre processus d'usinage. Dans le sous-menu, vous pouvez accéder aux options suivantes :

• Aller au cycle : Naviguez rapidement vers un cycle sélectionné et lancez la simulation à partir de celui-ci.

• Comparer cycle : Évaluez et comparez le brut de différents cycles.

• Modes de simulation : Choisissez parmi différents types de simulation pour répondre à vos besoins :

  • Simulation dynamique : Une visualisation détaillée et en temps réel du parcours outil.

  • Simulation parcours : Se concentre sur l'affichage de la trajectoire de l'outil.

  • Simulation 3D rapide : Un rendu 3D simplifié et plus rapide pour des aperçus efficaces des cycles de fraisage 3 axes.

Copie opération

Permet de copier l'opération en fonction d'un mouvement spécifique : translation, rotation, symétrie etc.

Répétition d'opération (EDM uniquement)

Répéter une opération n fois en changeant le posage, le décalage etc.

Set auto sur sélection

Cette option attribue automatiquement un numéro de set aux cycles sélectionnés.

Set

Le set est disponible dans la Gamme d'usinage (vous ne pouvez pas le changer via le pop-up). C'est un numéro d'assignation qui permet de grouper des cycles ensemble. L'icône affichée signifie qu'un set est attribué au cycle ; s'il n'y a pas de set, la ligne est grisée.

Cacher

Vous pouvez rendre le parcours outil visible ou non. Vous pouvez aussi appuyer sur le troisième bouton de la souris (molette) pour cacher un cycle.

Cacher les vecteurs

Pour les cycles simultanés 4 et 5 axes : les vecteurs de direction outil peuvent être cachés en cochant cette option.

Mise en attente

2 cas :

1- vous pouvez cocher la case pour mettre le cycle en attente, et la décocher au moment où vous voulez le calculer (la nuit par exemple). Vous pouvez aussi utiliser l'option 'Exécution différée' dans le menu Outils \ Options \ Usinage

2- GO2cam n'a pas pu calculer le parcours outil correctement et a mis automatiquement le cycle en attente. Le cycle n'est pas supprimé pour vous permettre de modifier ce qui est erroné.

L'icône du cycle est recouverte du signal d'avertissement

Calcul brut évolutif

Décochez-la pour gagner du temps de calcul. Seule l'opération courante n'est pas calculée sur le brut. Vous pouvez aussi décocher la fonction pour tous les cycles sur la ligne du brut.

Test collision pièce

Pour la simulation dynamique : en décochant la case, vous pouvez désactiver la gestion des collisions dans la simulation.

Trajet

Voir un tableau spécifique ci-dessus

Opelists

Création et modification de la liste d'opérations et de la stratégie de coupe... merci de lire le chapitre correspondant

Dossier

• Créer dossier : possibilité de grouper plusieurs cycles dans un dossier. Vous pouvez donner le nom que vous voulez au dossier (face dessus, face 45°, etc.). Le but est de trier les cycles et aussi de diminuer la longueur de l'arbre d'usinage quand il y a beaucoup d'opérations.

Vous pouvez aussi cacher le contenu d'un dossier, le mettre en attente etc.

• Créer dossier par outil (Nouveau en v6) : le(s) dossier(s) créé(s) regroupe(nt) automatiquement tous les cycles réalisés avec le même outil.

Note : les dossiers peuvent être sortis dans le fichier programme CN et dans la personnalisation des gammes d'usinage.

Couper / Copier / Coller

Pour déplacer et copier des opérations.

Renommer

Donner un nouveau nom au cycle

Supprimer

Suppression du cycle

Information

Informations diverses sur le cycle, y compris le temps d'usinage.

Fraisage

Tournage

EDM

Création

Permet d'appliquer une fonction techno comme un arrêt ou un arrosage sur le cycle.

Edition

Pour vérifier ou modifier une fonction techno déjà définie sur le cycle.

Supprimer

Suppression d'une fonction techno définie sur le cycle.

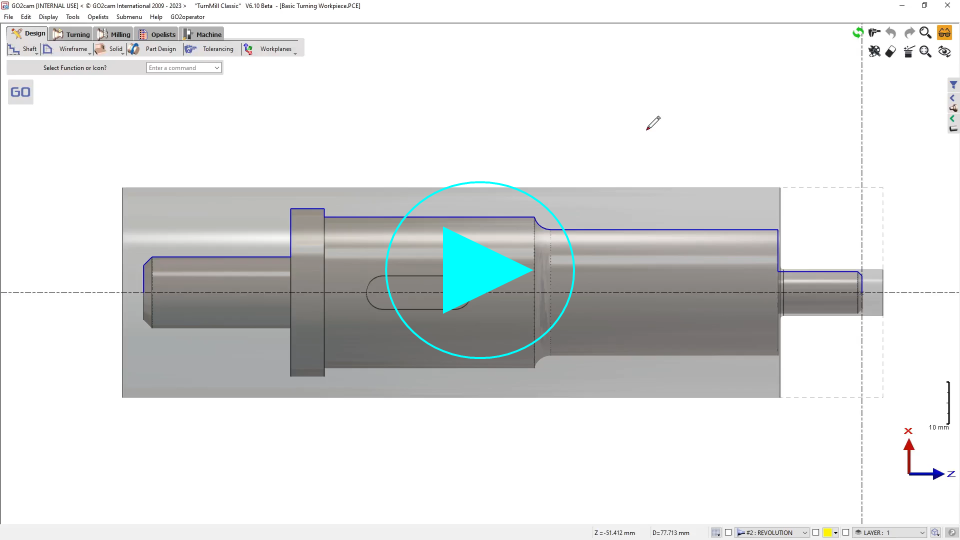

Géométrie

Création de géométrie filaire basée sur le parcours outil du cycle. Il suffit de cliquez sur l'élément de parcours outil ou de faire un clic droit pour tout sélectionner .

Vous pouvez regarder une vidéo : (double-cliquez dans la vidéo pour l'agrandir !)

Réglage optimum

Optimisation automatique de la longueur de coupe et de la longueur utile de l'outil en fonction de la taille de la pièce solide.

Cette fonction était auparavant disponible uniquement pour les cycles de forme. Elle fonctionne maintenant sur n'importe quel cycle d'usinage.

Durée de vie outil

Aussi appelé 'outils frères', possibilité de changer l'outil pendant un cycle d'usinage !
