Définition

Possibilité de changer l'outil pendant un cycle d'usinage ! Le changement peut être manuel ou automatique (changeur d'outils). Cette commande est très utile lorsque les opérations d'usinage sont très longues : usinage de matériaux durs, tournage vertical…

▶️ Vous pouvez regarder une vidéo en bas de page : cliquez ici

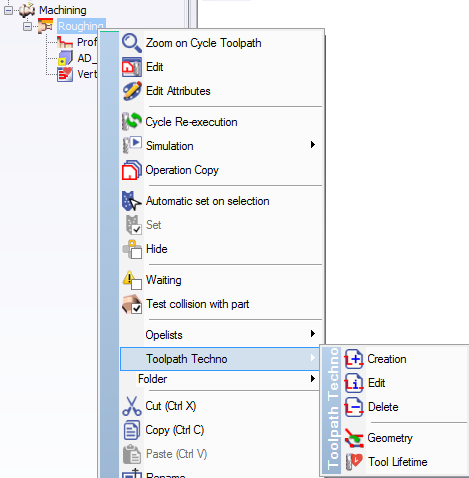

Accès à la commande

L'accès se fait uniquement dans l'arbre d'usinage.

Il y a 2 façons.

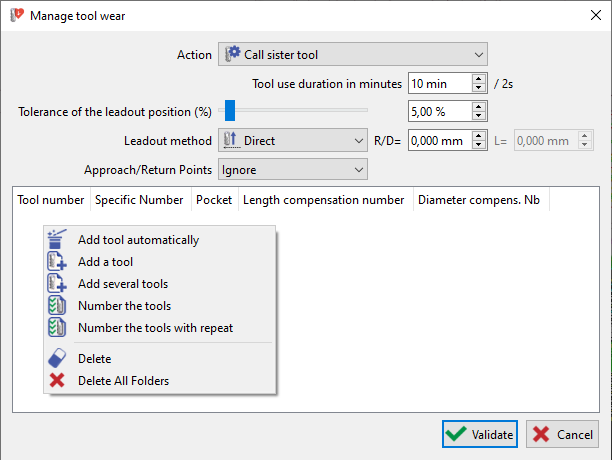

Réglage

  • Action :

    • Manuel : retrait de l'outil, arrêt machine, puis changement manuel de l'outil ou de la plaquette, redémarrage de l'usinage

    • Outil frère : retrait de l'outil, changement automatique de l'outil, redémarrage de l'usinage

  • Définir la durée de l'outil utilisée pour le calcul

  • La tolérance permet de favoriser la position de sortie par rapport aux points d'approche/retour existants

  • La sortie peut être Directe, avec Arc, avec Arc+Longueur

  • Réglages des points d'approche et de retour

Table des outils : clic droit dans le fond pour accéder aux options

  • Ajouter des outils automatiquement ou manuellement

  • Numéroter les outils

Affichage

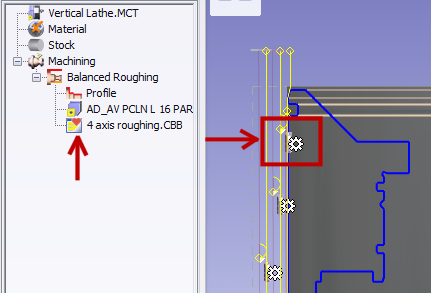

Une fois validé, des icônes s'affichent pour informer du changement d'outil :

  • dans l'arbre d'usinage, sur l'icône de stratégie

  • sur le parcours outil

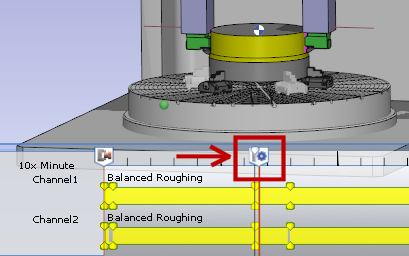

  • pour les utilisateurs MTE, dans le diagramme de Gantt

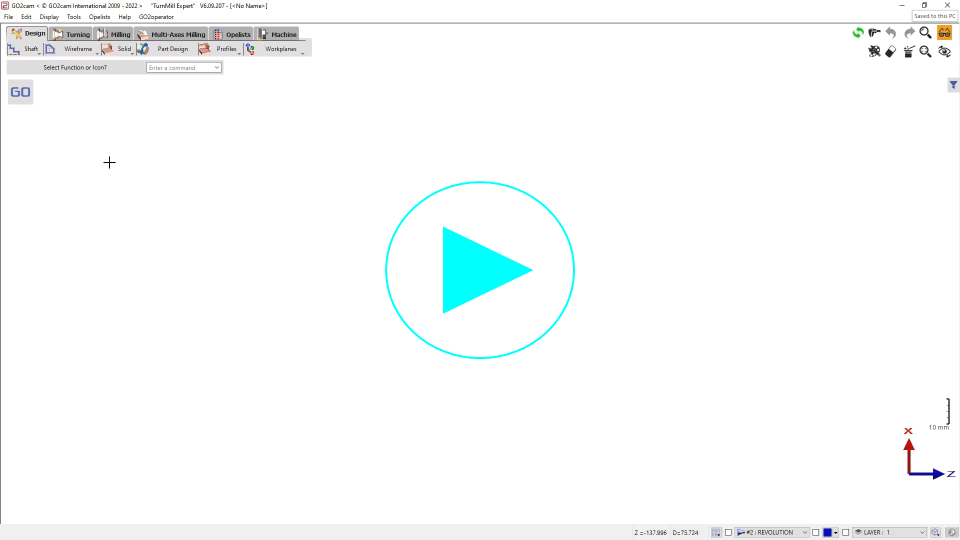

▶️ Vous pouvez regarder une vidéo sur la gestion de la durée de vie des outils :

Tool Life Management (Sister Tools).png

Autres règles appliquées en MTE

  • Le montage automatique se fait en fonction de la création des outils frères

  • Chaque outil dupliqué est indépendant et peut avoir un porte-outil différent, ses propres réglages, etc.

  • En tournage, les outils sont dupliqués sur la même tourelle

  • les outils flash sont gérés !

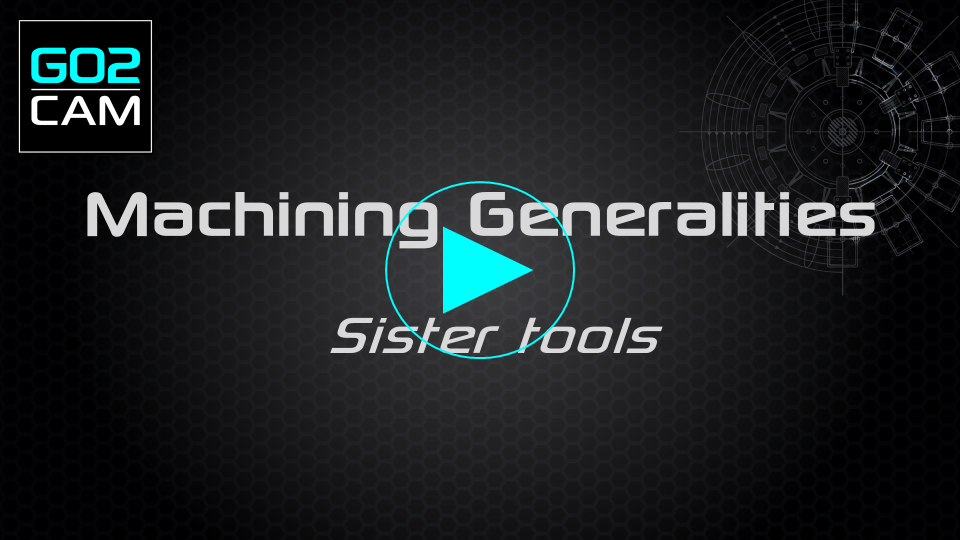

Voici une autre vidéo montrant la outils frères fonctionnalité sur une machine de fraisage, qui démontre le montage automatique des outils au sein d'un environnement machine-outil ( MTE ).

Sisters Tools automounting.png
